3 Installation
3.5 Montage ab Baugröße FS4
3.5 Montage ab Baugröße FS4
20
Die Feldbusanschaltung DX-NET-ETHERCAT-2 wird ab der Baugröße FS4
des Frequenzumrichters DA1 im Frequenzumrichter eingebaut. Dazu müs-
sen mit Hilfe eines Schlitzschraubendrehers die zwei Schrauben der frontsei-
tigen Abdeckung um 90° gedreht werden. Anschließend kann die Abdeckung
abgenommen werden.
2
1
4 mm

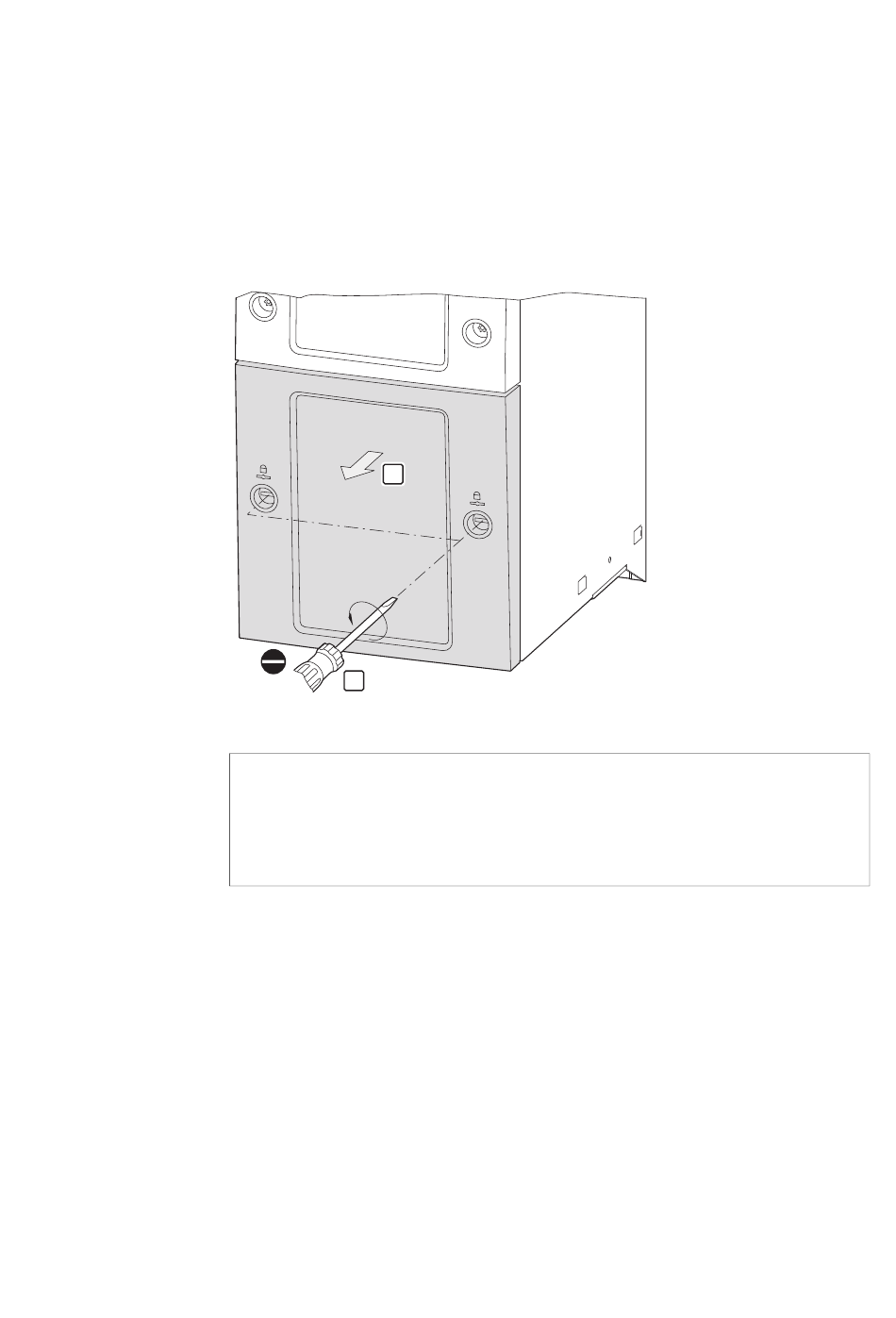

Abbildung 10: Gehäuse des Frequenzumrichters DA1 ab Baugröße FS4 öffnen
ACHTUNG
Nicht mit Werkzeug oder anderen Gegenständen in den geöff-
neten Frequenzumrichter hineinstoßen.
Achten Sie darauf, dass keine Fremdkörper durch die geöffnete
Gehäusewand eindringen.
