1 Gerätereihe

1.5 Benennung bei DX-NET-ETHERCAT-2

1.5 Benennung bei DX-NET-ETHERCAT-2
10

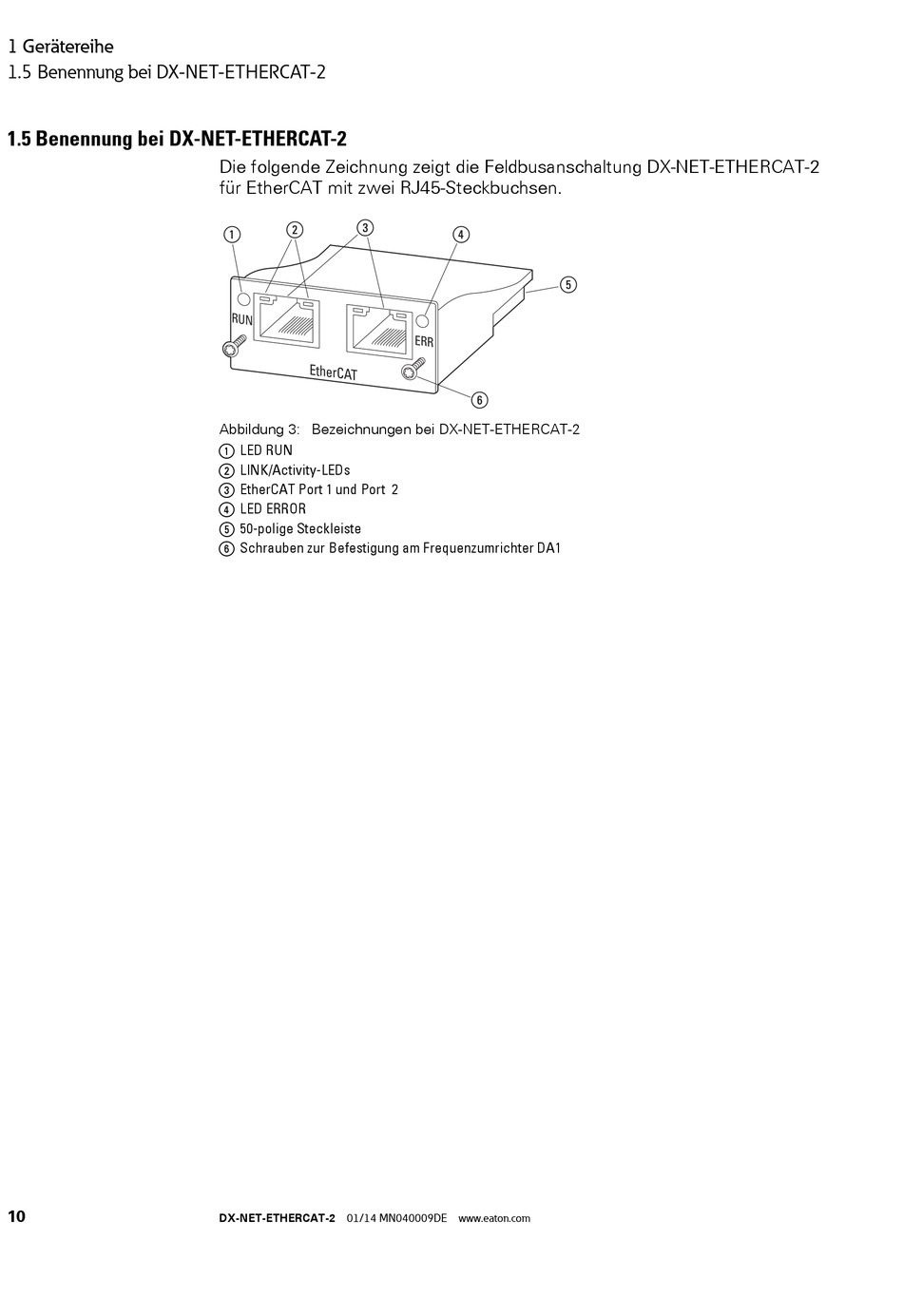

Die folgende Zeichnung zeigt die Feldbusanschaltung DX-NET-ETHERCAT-2
für EtherCAT mit zwei RJ45-Steckbuchsen.
③
②
①
R U N
E th e r C A T
Abbildung 3: Bezeichnungen bei DX-NET-ETHERCAT-2
a LED RUN
b LINK/Activity-LEDs
c EtherCAT Port 1 und Port 2
d LED ERROR
e 50-polige Steckleiste
f Schrauben zur Befestigung am Frequenzumrichter DA1
DX-NET-ETHERCAT-2 01/14 MN040009DE www.eaton.com
④
⑤
E R R
⑥
