3 Installation
3.5 Montage ab Baugröße FS4
3.5 Montage ab Baugröße FS4
18
Die Feldbusanschaltung DX-NET-PROFINET-2 wird ab der Baugröße FS4 des
Frequenzumrichters DA1 im Frequenzumrichter eingebaut. Dazu müssen mit
Hilfe eines Schlitzschraubendrehers die zwei Schrauben der frontseitigen
Abdeckung um 90° gedreht werden. Anschließend kann die Abdeckung
abgenommen werden.
2
1
4 mm

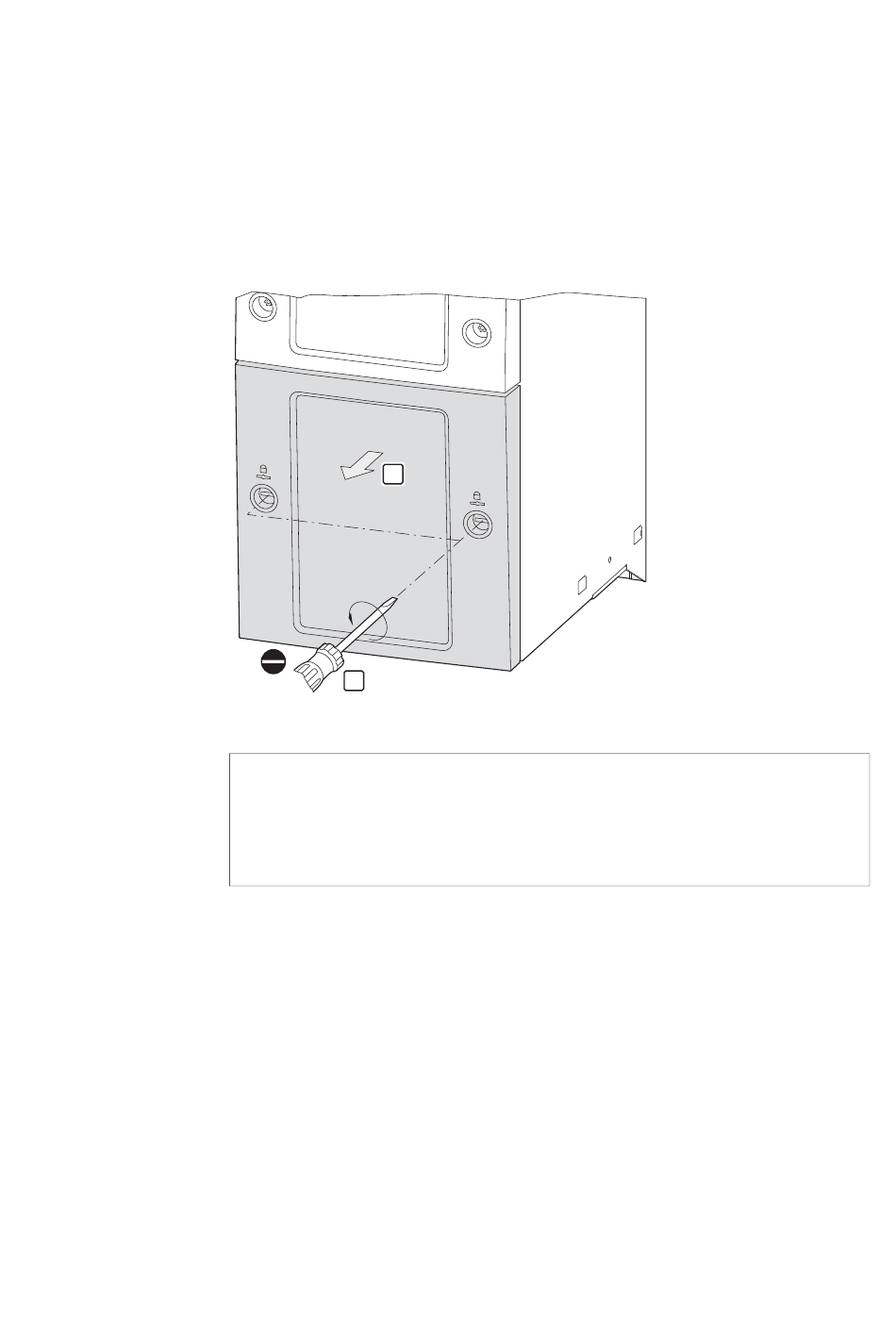

Abbildung 10: Gehäuse des Frequenzumrichters DA1 ab Baugröße FS4 öffnen
ACHTUNG
Nicht mit Werkzeug oder anderen Gegenständen in den geöff-
neten Frequenzumrichter hineinstoßen.
Achten Sie darauf, dass keine Fremdkörper durch die geöffnete
Gehäusewand eindringen.
