2 Projektierung

2.2 LED-Anzeigen

2.2 LED-Anzeigen

2.2.1 LED-Statusanzeige

2.2.2 LED RUN

2.2.3 LED ERR

14
Die LED-Anzeigen der Module zeigen die Betriebs- und Netzwerkzustände
an und ermöglichen so eine schnelle Diagnose.
RUN
EtherCAT

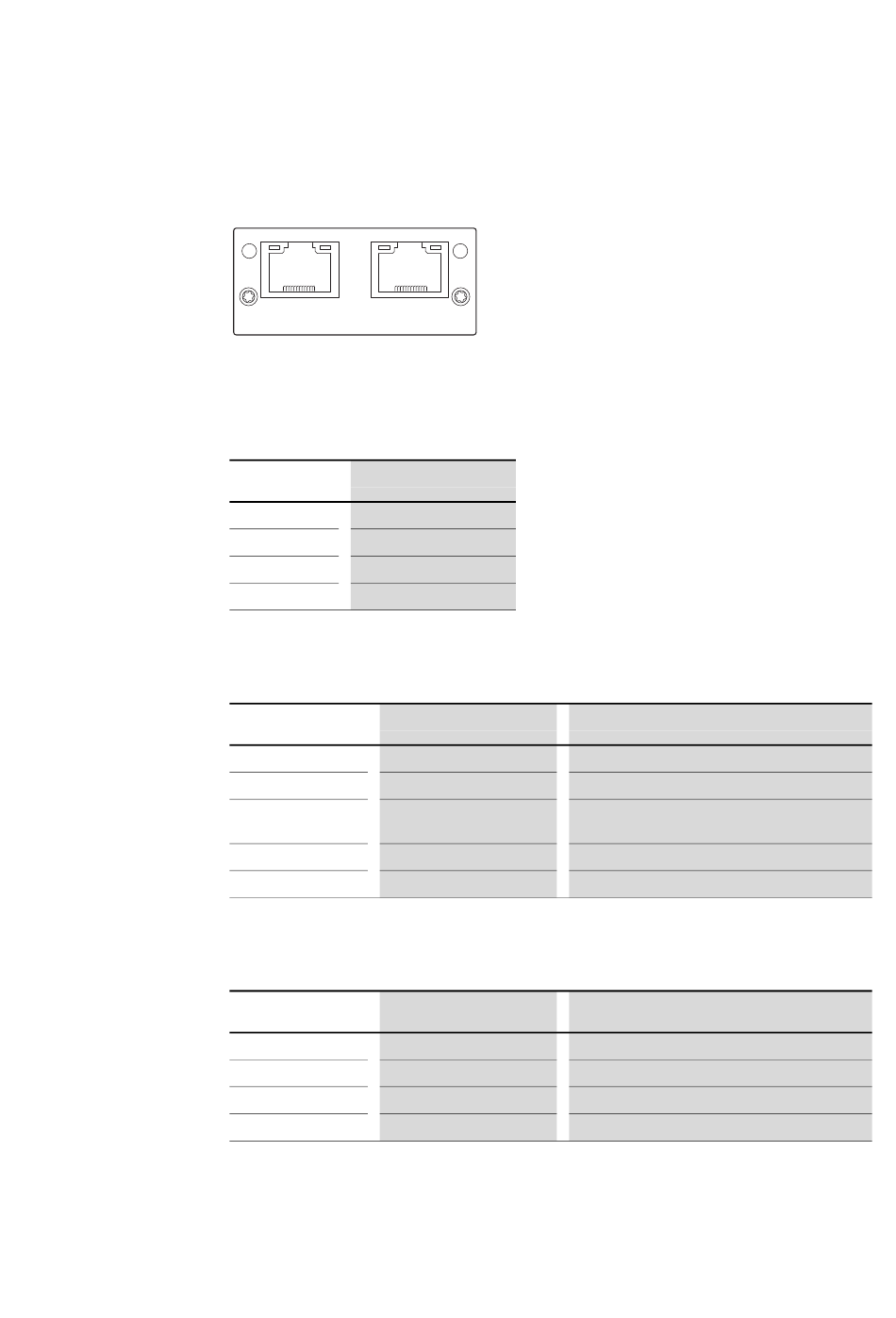

Abbildung 5: LED-Anzeigen RUN, ERR und Link/Activity (Port 1, Port 2)
Es sind folgende LEDs vorhanden.
LED
Beschreibung
1
LED RUN
2
LED ERROR
3
Link/Activity (Port 1)
4
Link/Activity (Port 2)
Die LED RUN zeigt den Status der CoE-Kommunikation an.
LED-Zustand
Bezeichnung
aus
Init
grün leuchtend
Operational
grün blinkend
Pre-Operational
grün single flash
Safe-Operational
rot blinkend
Fatal Event
Die LED ERR zeigt den Status der EtherCAT-Kommunikationsfehler an.
LED-Zustand
Bezeichnung
aus
No Error
rot leuchtend
Application controller failure
rot blinkend
Invalid Configuration
rot double flash
Application watchdog timeout
DX-NET-ETHERCAT-2 01/14 MN040009DE www.eaton.com
ERR
Beschreibung
keine Kommunikation oder Spannungsversorgung
Kommunikation vorhanden (Parameterübertragung)
Parameterkommunikation vorhanden; aber keine
Prozessdatenkommunkation vorhanden
eingeschränkte Kommunikation
Fataler Fehler aufgetreten
Beschreibung
kein Fehler oder Gerät ausgeschaltet
EtherCAT-Status wurde verlassen (EXCEPTION)
Konfigurationsfehler
SyncManager Watchdog Zeit
