1.6 Bestimmungsgemäßer Einsatz
Die Feldbusanschaltung DX-NET-ETHERCAT-2 ist ein elektrisches Betriebs-
mittel zur Steuerung und Anschaltung der Frequenzumrichter DA1 an das
genormte Feldbussystem EtherCAT. Sie ist für den Einbau in eine Maschine
oder zum Zusammenbau mit anderen Komponenten zu einer Maschine oder
Anlage bestimmt. Sie ermöglicht für die Frequenzumrichter der Gerätereihe
DA1 die Integration als Slave in das Feldbussystem EtherCAT.

DC-
L1/L L2/N
L3
COM COM
 
DC+ BR
U
V W

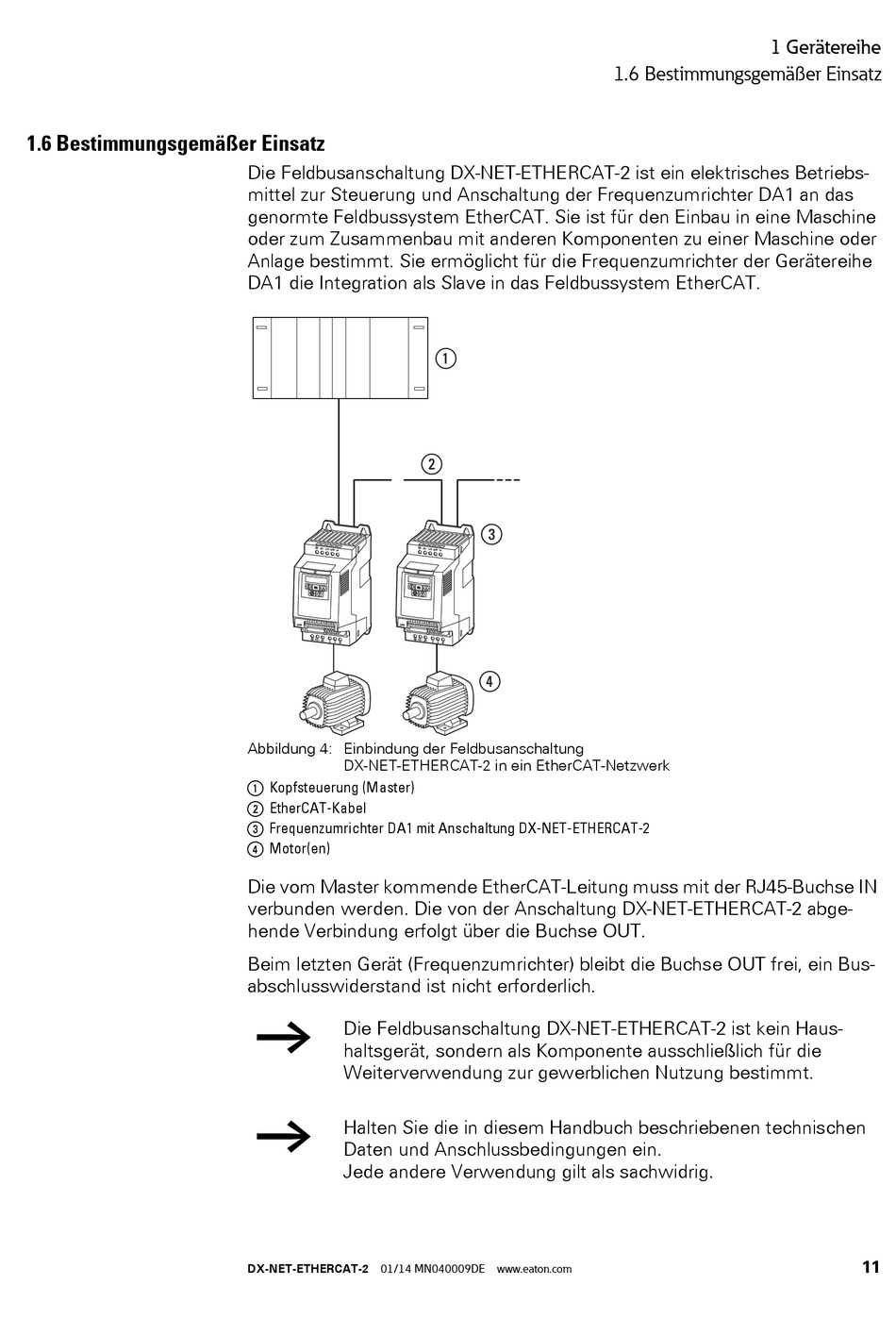

Abbildung 4: Einbindung der Feldbusanschaltung
DX-NET-ETHERCAT-2 in ein EtherCAT-Netzwerk
a Kopfsteuerung (Master)
b EtherCAT-Kabel
c Frequenzumrichter DA1 mit Anschaltung DX-NET-ETHERCAT-2
d Motor(en)
Die vom Master kommende EtherCAT-Leitung muss mit der RJ45-Buchse IN
verbunden werden. Die von der Anschaltung DX-NET-ETHERCAT-2 abge-
hende Verbindung erfolgt über die Buchse OUT.
Beim letzten Gerät (Frequenzumrichter) bleibt die Buchse OUT frei, ein Bus-
abschlusswiderstand ist nicht erforderlich.
￫
Die Feldbusanschaltung DX-NET-ETHERCAT-2 ist kein Haus-
haltsgerät, sondern als Komponente ausschließlich für die
Weiterverwendung zur gewerblichen Nutzung bestimmt.
￫
Halten Sie die in diesem Handbuch beschriebenen technischen
Daten und Anschlussbedingungen ein.
Jede andere Verwendung gilt als sachwidrig.
DX-NET-ETHERCAT-2 01/14 MN040009DE www.eaton.com
①
②
③

DC-
L1/L L2/N
L3
DC+ BR
U
V W
④
