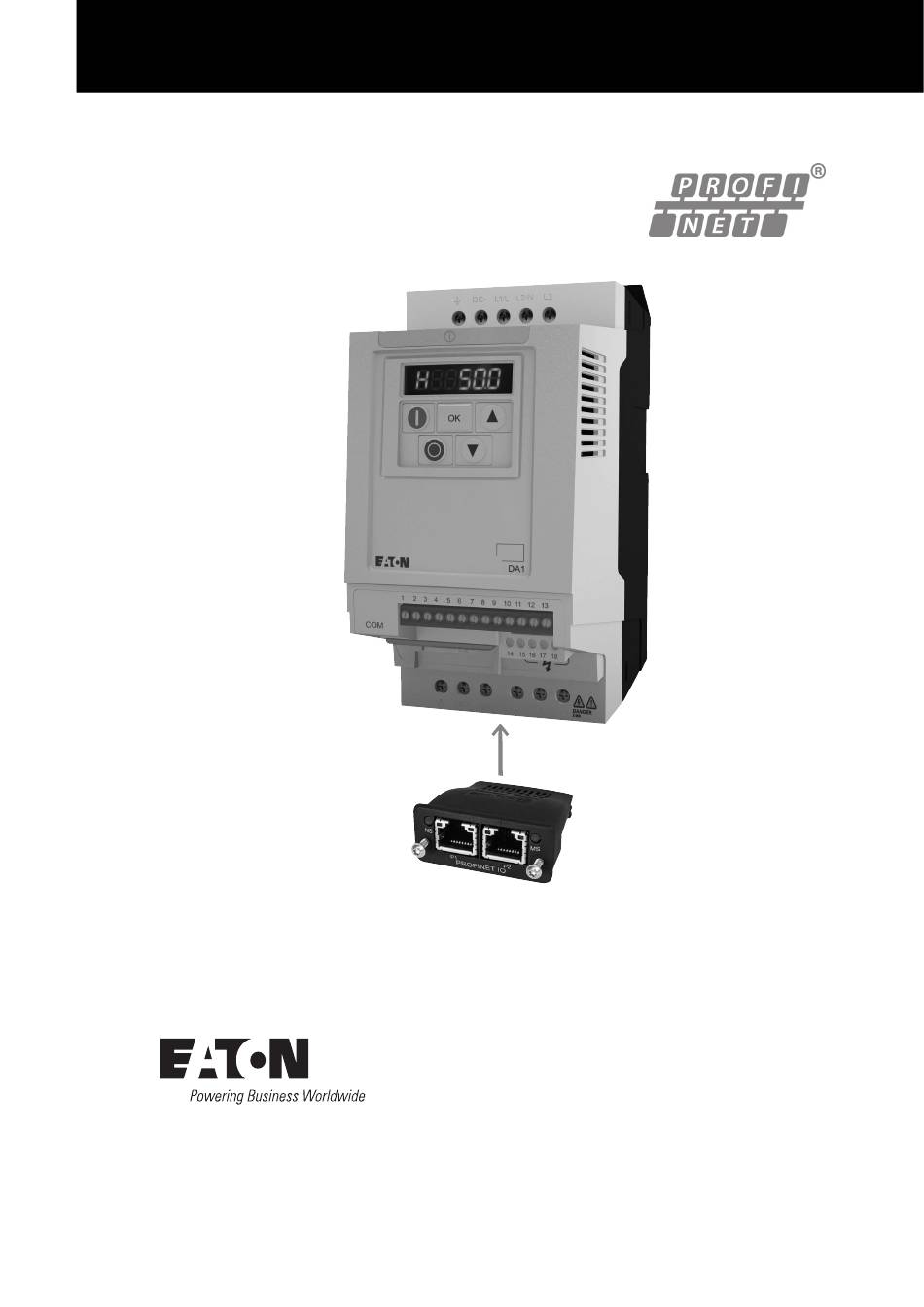

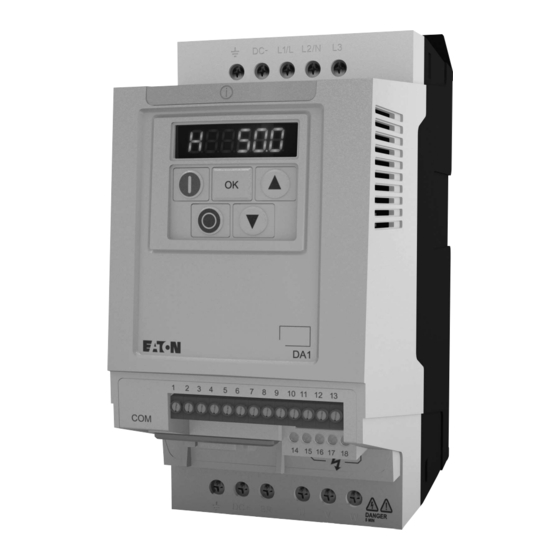

- Seite 1 Handbuch 09/13 MN04012007Z-DE PowerXL ™ DX-NET-PROFINET-2 Feldbusanschaltung PROFINET für Frequenzumrichter DA1...
- Seite 2 Alle Rechte, auch die der Übersetzung, vorbehalten. Kein Teil dieses Handbuches darf in irgendeiner Form (Druck, Fotokopie, Mikrofilm oder einem anderen Verfahren) ohne schriftliche Zustimmung der Firma Eaton Industries GmbH, Bonn, reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden.
-
Seite 3: Gefährliche Elektrische Spannung
Gefahr! Gefährliche elektrische Spannung! Vor Beginn der Installationsarbeiten • Gerät spannungsfrei schalten. • Einbaugeräte für Gehäuse oder Schränke dürfen nur im eingebauten Zustand, Tischgeräte oder Portables nur bei • Gegen Wiedereinschalten sichern. geschlossenem Gehäuse betrieben und bedient werden. • Spannungsfreiheit feststellen. •... - Seite 4 • Der Anwender muss in seiner Maschinenkonstruktion Maßnahmen berücksichtigen, die die Folgen bei Fehlfunk- tion oder Versagen des Antriebsreglers (Erhöhung der Motordrehzahl oder plötzliches Stehenbleiben des Motors) begrenzen, so dass keine Gefahren für Personen oder Sachen verursacht werden können, z. B.: –...
-
Seite 5: Inhaltsverzeichnis
Installation .................. 15 Einleitung ..................15 Hinweise zur Dokumentation............16 Hinweise zum mechanischen Aufbau.......... 16 Montage bei den Baugrößen FS2 und FS3 ........17 Montage ab Baugröße FS4 ............18 Feldbusanschaltung installieren ........... 20 Feldbus installieren ..............21 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 6 GSDML-Datei................23 Projektierung des Moduls ............24 Parameter ..................26 Adressierung................27 4.5.1 Konfiguration der IP-Adresse ............27 Betrieb ..................30 4.6.1 Zyklische Daten................30 4.6.2 Azyklischer Datenzugriff .............. 35 4.6.3 Azyklische Daten................36 Stichwortverzeichnis..............45 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
-
Seite 7: Zu Diesem Handbuch
Berücksichtigen Sie bitte die Hinweise zur Installation in der Montageanweisung IL040004ZU. ￫ Alle Angaben in diesem Handbuch beziehen sich auf die hier dokumentierten Hard- und Software-Versionen. ￫ Weitere Informationen zu den hier beschriebenen Gerätereihen finden Sie im Internet unter: www.eaton.eu/powerxl DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 8: Lesekonventionen
Warnt vor gefährlichen Situationen, die möglicherweise zu schweren Verletzungen oder zum Tod führen können. GEFAHR Warnt vor gefährlichen Situationen, die zu schweren Verletzun- gen oder zum Tod führen. 0.2.3 Tipps ￫ Weist auf nützliche Tipps hin. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 9: Abkürzungen Und Symbole
1 °F (T Fahrenheit -17,222 °C (T × 9/5 + 32 Drehzahl 1 rpm revolutions per minute 1 min Gewicht 1 lb pound 0,4536 kg 2,205 Durchfluss 1 cfm cubic feet per minute 1,698 m 0,5889 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 10 0 Zu diesem Handbuch 0.4 Maßeinheiten DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
-
Seite 11: Gerätereihe
überprüfen Sie bitte die Lieferung auf eventuelle Beschädigungen und auf Vollständigkeit hin. Die Verpackung muss folgende Teile enthalten: • eine Feldbusanschaltung DX-NET-PROFINET-2, • die Montageanweisung IL040004ZU. P R O F IN E T IO P 2 Abbildung 1: Lieferumfang der Feldbusanschaltung DX-NET-PROFINET-2 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 12: Typenschlüssel
- NET - PROFINET Erläuterung 2 = 2 Steckplätze ETHERNET DEVICENET PROFIBUS PROFINET MODBUSTCP ETHERCAT BACNETIP NET = Network (Netzwerk, Feldbus) DX = Baugruppe (Zubehör zu den Frequenzumrichtern der Gerätereihen PowerXL™) Abbildung 2: Typenschlüssel der Feldbusanschaltbaugruppe DX-NET-… DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 13: Allgemeine Bemessungsdaten
< 95, relative Feuchte, keine Kondensation erlaubt Aufstellungshöhe maximal 1000 Vibration 5 – gemäß IEC 68-2-6; 10 – 500 Hz; 0,35 mm PROFINET-Anschlüsse Schnittstelle RJ45-Stecker Datenübertragung 100 MBit/s Voll-Duplex Übertragungskabel 2x2-verdrilltes, symmetrisches Kabel (geschirmt) Kommunikationsprotokoll PROFINET IEC 61158 Baud-Rate MBit/s DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 14: Benennung Bei Dx-Net-Profinet-2
② ① ③ ④ P R O F IN E T IO ⑤ Abbildung 3: Bezeichnungen bei DX-NET-PROFINET-2 a Netzwerkstatus-LED (NS) b RJ45-Steckbuchsen c Modulstatus-LED (MS) d 50-polige Steckleiste e Schrauben zur Befestigung am Frequenzumrichter DA1 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 15: Bestimmungsgemäßer Einsatz
Die Feldbusanschaltung DX-NET-PROFINET-2 ist kein Haus- haltsgerät, sondern als Komponente ausschließlich für die Weiterverwendung zur gewerblichen Nutzung bestimmt. ￫ Halten Sie die in diesem Handbuch beschriebenen technischen Daten und Anschlussbedingungen ein. Jede andere Verwendung gilt als sachwidrig. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 16: Wartung Und Inspektion
Luftfeuchtigkeit: < 95 %, keine Kondensation erlaubt. 1.8 Service und Garantie Sollten Sie ein Problem mit Ihrer Eaton Feldbusanschaltung haben, so wen- den Sie sich bitte an Ihren lokalen Vertriebspartner. Halten Sie bitte folgenden Daten bzw. Informationen bereit: •... -
Seite 17: Projektierung
Beim Aufbau eines PROFINET-Systems sind verschiedene Topologien mög- lich. In viele PROFINET-Geräte sind ein Switch und zwei Ports zum Aufbau einer Linien- oder Baumtopologie integriert; dies erübrigt externe Switches. Die Anzahl der Teilnehmer in einem PROFINET-System ist praktisch unbe- grenzt. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 18: Led-Anzeigen
Die LINK/Activity-LED zeigt den Status der Kommunikation an. LED-Zustand Beschreibung Es findet kein Datenaustausch statt. Keine Ethernet-Verbindung hergestellt. grün leuchtend Es findet kein Datenaustausch statt. Ethernet-Verbindung ist hergestellt. grün blinkend Es findet ein Datenaustausch statt. Ethernet-Verbindung ist hergestellt. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 19: Installation
Bei den Baugrößen FS2 und FS3 des Frequenzumrichters DA1 wird die Bau- gruppe von unten in den Frequenzumrichter gesteckt. Ab der Baugröße FS4 wird die Baugruppe an der rechten Seite unter dem frontseitigen Gehäuse- deckel des Frequenzumrichters montiert. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 20: Hinweise Zur Dokumentation
• Montageanweisung IL4020011Z für Frequenzumrichter DA1 ab Baugröße FS4 Sie finden diese Dokumente als PDF-Dateien auch im Internet auf der Eaton Website. Für ein schnelles Auffinden geben Sie bitte unter ￫ Support www.eaton.com/moeller als Suchbegriff die Dokumentationsnummer ein. 3.3 Hinweise zum mechanischen Aufbau ... -
Seite 21: Montage Bei Den Baugrößen Fs2 Und Fs3
Frequenzumrichter hineinstoßen. Achten Sie darauf, dass keine Fremdkörper durch die geöffnete Gehäusewand eindringen. Anschließend kann die Anschaltung eingeschoben und mit Hilfe der beiden Schrauben befestigt werden. 0.25 Nm (2.21 lb-in) Abbildung 9: Einschieben der Feldbusanschaltung DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 22: Montage Ab Baugröße Fs4
4 mm Abbildung 10: Gehäuse des Frequenzumrichters DA1 ab Baugröße FS4 öffnen ACHTUNG Nicht mit Werkzeug oder anderen Gegenständen in den geöff- neten Frequenzumrichter hineinstoßen. Achten Sie darauf, dass keine Fremdkörper durch die geöffnete Gehäusewand eindringen. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 23 Die Anschaltung kann dann rechts eingeschoben und mit Hilfe der Schrau- ben befestigt werden. Anschließend wird der Deckel wieder aufgelgt und mittels der beiden Schrauben (Drehung um 90°) befestigt. 0.25 Nm (2.21 lb-in) Abbildung 11: Einschieben der Feldbusanschaltung DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
-
Seite 24: Feldbusanschaltung Installieren
Dazu sind die nachfolgend dargestellten Anschlüsse (Pinbelegung) erforderlich. Bedeutung über RC-Kreis an GND über RC-Kreis an GND über RC-Kreis an GND über RC-Kreis an GND Abbildung 12: Pinbelegung bei RJ45-Stecker Abbildung 13: Anschluss des RJ45-Steckers DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 25: Feldbus Installieren
Feldbusleitung und der Netz- bzw. Motorleitung eine Abschottung erfolgen, die eine elektromagnetische Einwirkung auf die Feldbusleitung verhindert. Abbildung 15: Getrennte Verlegung im Kabelkanal a Netz- bzw. Motoranschlussleitung b PROFINET-Leitung ￫ Verwenden Sie stets nur zugelassene PROFINET-Leitungen. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 26 3 Installation 3.7 Feldbus installieren DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
-
Seite 27: Inbetriebnahme
Die Eigenschaften eines PROFINET-Teilnehmers sind in der GSDML-Datei beschrieben. Diese wird benötigt, um einen Frequenzumrichter DA1 in ein PROFINET-Netzwerk einzubinden. ￫ Sie finden die GSDML-Datei mit Namen „Eatn0109tbd.gsdml“ auf der CD-ROM sowie im Internet unter: ￫ Support ￫ Downloads www.eaton.com/moeller DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 28: Projektierung Des Moduls
Kopfsteuerung (I/O Controller als Master) • PC (zur Programmierung und Konfiguration) • I/O Device (z. B. Frequenzumrichter DA1 mit DX-NET-PROFINET-2- Anschaltung) Abbildung 16: Projektierung a PC (mit Konfigurationstool) b Kopfsteuerung (I/O Controller) c PROFINET-Kabel d Frequenzumrichter DA1 e Motor DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 29 Konfigurieren Sie nun das Projekt. (Hinweise zu einer detaillierten Konfi- guration entnehmen Sie bitte dem Handbuch des SPS-Herstellers.) ▶ Überprüfen Sie die LED-Anzeigen. – Das I/O Controller muss den Gerätenamen erkennen und das Modul musss grün leuchten (￫ Abschnitt 2.2, „LED-Anzeigen“). PROFINET IO DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
-
Seite 30: Parameter
1 = Bedieneinheit (KEYPAD FWD) 2 = Bedieneinheit (KEYPAD FWD/REV) 3 = PID-Steuerung 4 = Feldbussystem (PROFINET-2, Modbus RTU usw.) 5 = Slave-Modus 6 = Feldbus CANopen Die Baudrate stellt sich sich passend zum Master automatisch ein. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 31: Adressierung
Seite 17). ▶ Schließen Sie das Gerät PC- und netzwerkseitig an (Anschließen des RJ45-Steckers ￫ Abbildung 13, Seite 20). ▶ Schalten Sie das Gerät ein. ▶ Rufen Sie das Programm IPconfig auf und klicken Sie auf Settings. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 32 Klicken Sie nun auf Scan. – Es werden Ihnen darauf hin alle verfügbaren Module angezeigt. ▶ Klicken Sie mit der rechten Maustaste auf die Zeile des Moduls und wählen Sie aus dem Kontext-Menü den Eintrag Configuration aus, um eine IP-Adresse zu vergeben. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 33 4 Inbetriebnahme 4.5 Adressierung ▶ Stellen Sie nun eine IP-Adresse ein. Bestätigen Sie mit OK. ￫ In ￫ Abschnitt 4.6.3, „Azyklische Daten“, Seite 36 finden Sie die möglichen Parameterdaten. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
-
Seite 34: Betrieb
Aktion freier Auslauf nicht verwendet keine Aktion Schnellstopp (Rampe) keine Aktion Festfrequenz 1 (FF1) keine Aktion Sollwert mit 0 überschreiben nicht verwendet nicht verwendet nicht verwendet nicht verwendet nicht verwendet nicht verwendet nicht verwendet nicht verwendet DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 35: Gerätestatus
Beschreibung Wert = 0 Wert = 1 Antrieb nicht bereit startbereit (READY) Stopp Betrieb (RUN) Rechtsdrehfeld (FWD) Linksdrehfeld (REV) kein Fehler Fehler erkannt (FAULT) Beschleunigsrampe Frequenz-Istwert gleich Sollwertvorgabe – Nulldrehzahl Drehzahlsteuerung deaktiviert Drehzahlsteuerung aktiviert nicht verwendet DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 36: Fehlermeldungen
Kurzschluss im Eingang des Sicherheitskreises SAFE-2 Encoder, Kommunikationsverlust Enc-01 Encoder, Geschwindigkeitsfehler Enc-02 Encoder, falscher PPR- Stand gesetzt Enc-03 Encoder, Kanal A Fehler Enc-04 Encoder, Kanal B Fehler Enc-05 Encoder, Kanal A und B Fehler Enc-06 Encoder, RS485-Datenkanalfehler Enc-07 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 37 SC-F03 Verlust der Kommunikation (I/O-Karten) SC-F04 Verbindung zur Zusatzkarte verloren OF-01 Zusatzkarte in unbekanntem Zustand OF-02 nicht unterstütze PLC-Funktion PLC-01 PLC-Programm zu groß PLC-02 Division durch 0 PLC-03 Unterer Grenzwert liegt oberhalb des oberen Grenzwertes PLC-04 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 38 Prozessdatenausgang 4 (PDO 4) Einzustellen mit Parameter P5-08. Folgende Einstellungen können auch während des Betriebs geändert werden: Wert Beschreibung Feldbus-Modul PDO-4 0 = Motordrehmoment Ausgang 1 = Ausgangsleistung 2 = DI-Status 3 = AI2-Signalpegel 4 = Kühlkörpertemperatur DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
-
Seite 39: Azyklischer Datenzugriff
Wählen Sie anschließend Parameter data. (Der folgende Screenshot zeigt einen Ausschnitt.) ▶ Tragen Sie nun im Bereich Value die gewünschten Parameterwerte ein. ▶ Klicken Sie abschließend auf Set, um die Werte an den Frequenzumrich- ter zu übertragen. DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... -
Seite 40: Azyklische Daten
00C9 P2-02 Festfrequenz FF2 / Drehzahl 2 00CA P2-03 Festfrequenz FF3 / Drehzahl 3 00CB P2-04 Festfrequenz FF4 / Drehzahl 4 00CC P2-05 Festfrequenz FF5 / Drehzahl 5 00CD P2-06 Festfrequenz FF6 / Drehzahl 6 00CE DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 41 REAF, Start-Funktion bei automatischem Neustart, 00EC Steuerklemmen P2-37 REAF, Start-Funktion bei automatischem Neustart 00ED P2-38 Reaktion bei Netzausfall 00EE P2-39 Parameter-Zugriffssperre 00EF P2-40 Zugriffcodes - Menüstufe 2 00F0 P3-01 PID-Regler, P-Verstärkung 012D P3-02 PID-Regler, I-Zeitkonstante 012E P3-03 PID-Regler, D-Zeitkonstante 012F DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 42 Modbus-RTU-Datenformat Paritätstyp 01F8 P5-05 Timeout: Kommunikationsausfall 01F9 P5-06 Reaktion bei Kommunikationsausfall 01FA P5-07 Rampe über Feldbus 01FB P5-08 Ausgang Feldbus-Modul-PDO-4 01FC P5-09 reserviert 01FD P5-10 reserviert 01FE P5-11 reserviert 01FF P5-12 Ausgang Feldbus Modul PDO-3 0200 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 43 P6-28 Anzeige Index P0-80 0274 P6-29 Parameter als Standard speichern 0275 P6-30 Zugriffscode Menüstufe 3 0276 P7-01 Motorstatorwiderstand 02BD P7-02 Läuferwiderstand 02BE P7-03 Motorstatorinduktivität (d) 02BF P7-04 Motormagnetisierungsstrom 02C0 P7-05 Motorstreukoeffizient 02C1 P7-06 Motorstatorinduktivität (q) 02C2 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 44 038C P9-09 Steuerquelle - Klemmenmodus 038D P9-10 Quelle - Drehzahl 1 038E P9-11 Quelle - Drehzahl 2 038F P9-12 Quelle - Drehzahl 3 0390 P9-13 Quelle - Drehzahl 4 0391 P9-14 Quelle - Drehzahl 5 0392 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 45 03EC DI 5 1005 03ED DI 6 1006 03EE DI 7 1007 03EF DI 8 1008 03F0 AO 1 1009 03F1 AO 2 1010 03F2 DO 1 1011 03F3 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 46 Scope-Index 1/2 1046 0416 Scope-Index 3/4 1047 0417 24-Stunden-Timer 1048 0418 Benutzer-Display Ctrl 1049 0419 Benutzer-Display Wert 1050 041A AI 1 (Q12) 1061 0425 AI 1 (%) 1062 0426 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 47 Scope Channel 1 – Daten 1101 044D Scope Channel 2 – Daten 1102 044E Scope Channel 3 – Daten 1103 044F Scope Channel 4 – Daten 1104 0450 OLED-Sprachnummer 1105 0451 OLED-Version 1106 0452 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
- Seite 48 046A Benutzer, MWh-Zähler 1131 046B Gesamt, kWh-Zähler 1132 046C Gesamt, MWh-Zähler 1133 046D Gesamt, Betriebsstunden-Zähler 1134 046E Gesamt, Bestriebsminuten/-Sekunden-Zähler 1135 046F Benutzer, Betriebsstunden-Zähler 1136 0470 Benutzer, Bestriebsminuten/-Sekunden-Zähler 1137 0471 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
-
Seite 49: Stichwortverzeichnis
......13 Projektierung ......24 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com... - Seite 50 ......12 Wartungsmaßnahme ..... . 12 DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com...
