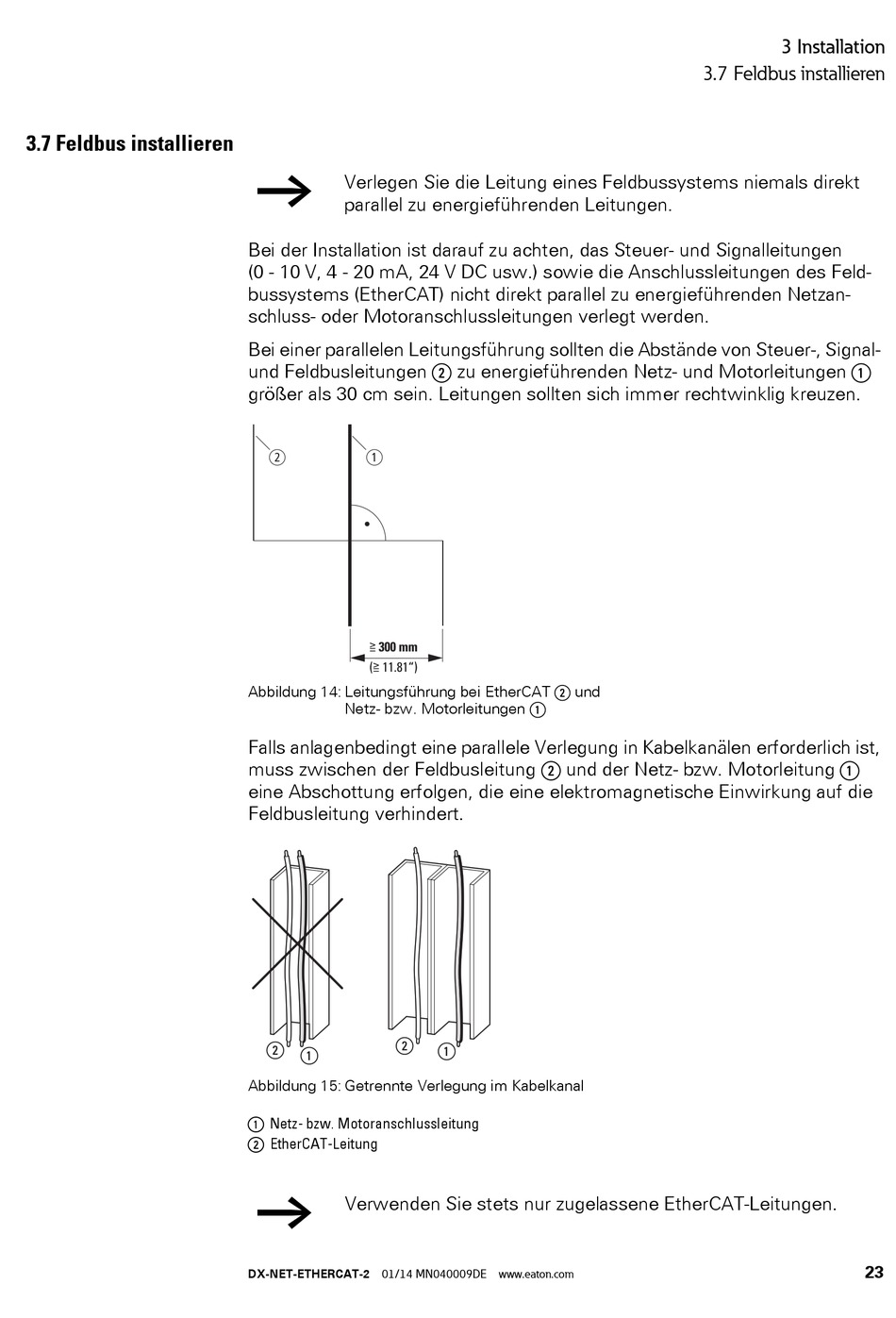

3.7 Feldbus installieren

￫
Verlegen Sie die Leitung eines Feldbussystems niemals direkt
parallel zu energieführenden Leitungen.
Bei der Installation ist darauf zu achten, das Steuer- und Signalleitungen
(0 - 10 V, 4 - 20 mA, 24 V DC usw.) sowie die Anschlussleitungen des Feld-
bussystems (EtherCAT) nicht direkt parallel zu energieführenden Netzan-
schluss- oder Motoranschlussleitungen verlegt werden.
Bei einer parallelen Leitungsführung sollten die Abstände von Steuer-, Signal-
und Feldbusleitungen
größer als 30 cm sein. Leitungen sollten sich immer rechtwinklig kreuzen.
②
300 mm
( 11.81")
Abbildung 14: Leitungsführung bei EtherCAT
Netz- bzw. Motorleitungen
Falls anlagenbedingt eine parallele Verlegung in Kabelkanälen erforderlich ist,
muss zwischen der Feldbusleitung
eine Abschottung erfolgen, die eine elektromagnetische Einwirkung auf die
Feldbusleitung verhindert.
b
b
a
Abbildung 15: Getrennte Verlegung im Kabelkanal
a Netz- bzw. Motoranschlussleitung
b EtherCAT-Leitung
￫
Verwenden Sie stets nur zugelassene EtherCAT-Leitungen.
DX-NET-ETHERCAT-2 01/14 MN040009DE www.eaton.com
zu energieführenden Netz- und Motorleitungen
und
und der Netz- bzw. Motorleitung
a
3 Installation
3.7 Feldbus installieren
23
