3 Installation

3.1 Einleitung

Dieses Kapitel beschreibt die Montage und den elektrischen Anschluss der
Feldbusanschaltung DX-NET-ETHERCAT-2.
￫
Decken oder kleben Sie während der Installation und Montage
der Feldbusanschaltung sämtliche Belüftungsschlitze ab, damit
keine Fremdkörper eindringen können.
￫
Führen Sie sämtliche Arbeiten zur Installation nur mit dem ange-
gebenen, fachgerechten Werkzeug ohne Gewaltanwendung aus.
Bei den Frequenzumrichtern der Gerätereihe DA1 erfolgt der Einbau der
Feldbusanschaltung DX-NET-ETHERCAT-2 in Abhängigkeit von der Baugröße
des Frequenzumrichters.

DC- L1/L L2/N L3
1 2 3 4 5 6 7 8 9 10 11 12 13
COM
14 15 16 17 18

DC+ BR U V W
RU N
ER R

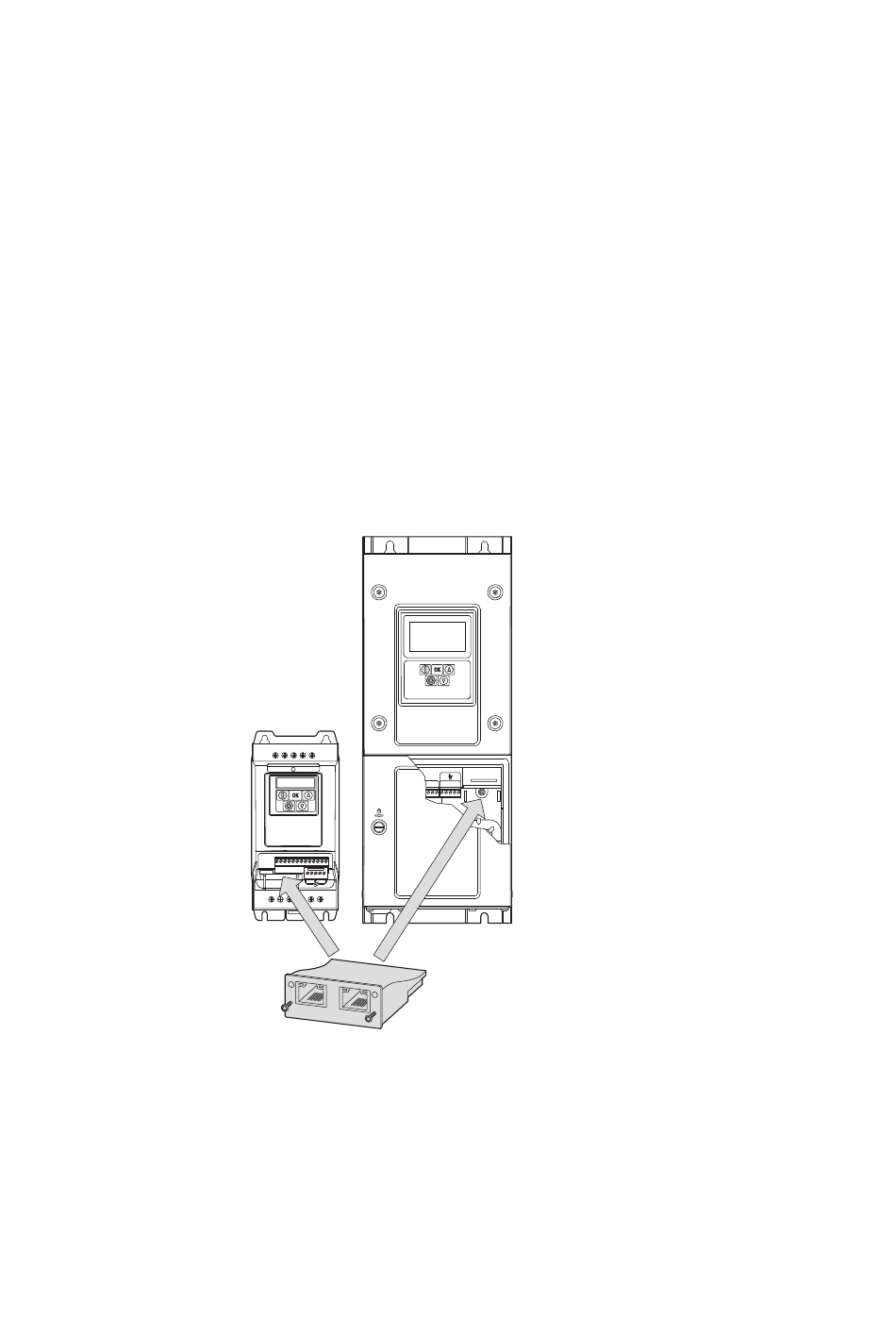

Abbildung 6: Einbau der Feldbusanschaltung
Bei den Baugrößen FS2 und FS3 des Frequenzumrichters DA1 wird die Feld-
busanschaltung von unten in den Frequenzumrichter gesteckt. Ab der
Baugröße FS4 wird die Feldbusanschaltung an der rechten Seite unter dem
frontseitigen Gehäusedeckel des Frequenzumrichters montiert.
