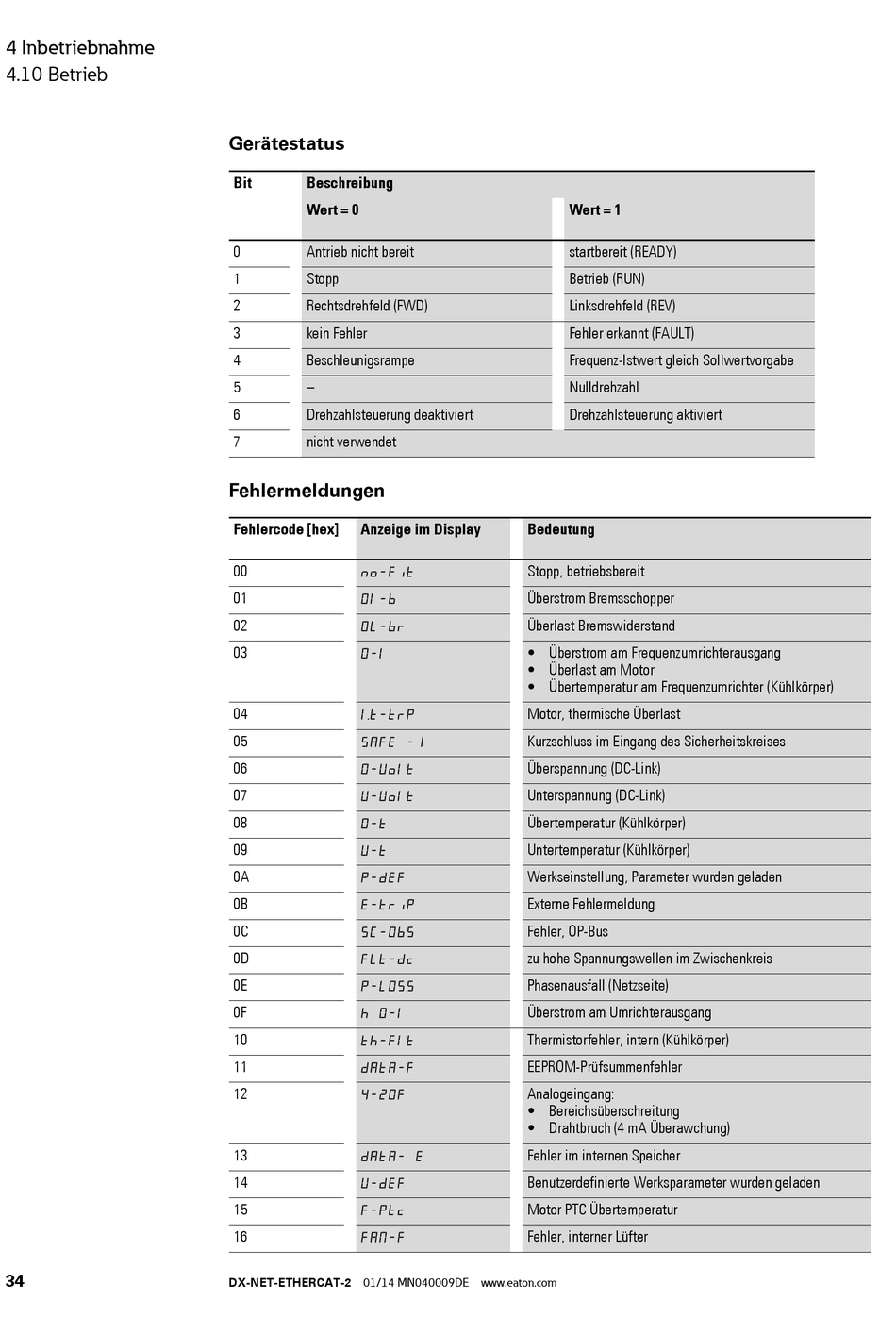

4 Inbetriebnahme
4.10 Betrieb
34
Gerätestatus
Bit Beschreibung
Wert = 0
0 Antrieb nicht bereit
1 Stopp
2 Rechtsdrehfeld (FWD)
3 kein Fehler
4 Beschleunigsrampe
5 –
6 Drehzahlsteuerung deaktiviert
7 nicht verwendet

Fehlermeldungen

Fehlercode [hex] Anzeige im Display
00
no-fit
01
OI-b
02
OL-br
03
O-l
04
I. t -trp
05
SAFE -1
06
O-Volt
07
V-Volt
08
O-t
09
V-t
0A
P-dEf
0B
E-trip
0C
SC-ObS
0D
FLt-dc
0E
P-LOSS
0F
h O-I
10
th-Flt
11
dAtA-F
12
4-20F
13
dAtA- E
14
V-dEF
15
F-Ptc
16
FAN-F
DX-NET-ETHERCAT-2 01/14 MN040009DE www.eaton.com
Wert = 1
startbereit (READY)
Betrieb (RUN)
Linksdrehfeld (REV)
Fehler erkannt (FAULT)
Frequenz-Istwert gleich Sollwertvorgabe
Nulldrehzahl
Drehzahlsteuerung aktiviert
Bedeutung
Stopp, betriebsbereit
Überstrom Bremsschopper
Überlast Bremswiderstand
• Überstrom am Frequenzumrichterausgang
• Überlast am Motor
• Übertemperatur am Frequenzumrichter (Kühlkörper)
Motor, thermische Überlast
Kurzschluss im Eingang des Sicherheitskreises
Überspannung (DC-Link)
Unterspannung (DC-Link)
Übertemperatur (Kühlkörper)
Untertemperatur (Kühlkörper)
Werkseinstellung, Parameter wurden geladen
Externe Fehlermeldung
Fehler, OP-Bus
zu hohe Spannungswellen im Zwischenkreis
Phasenausfall (Netzseite)
Überstrom am Umrichterausgang
Thermistorfehler, intern (Kühlkörper)
EEPROM-Prüfsummenfehler
Analogeingang:
• Bereichsüberschreitung
• Drahtbruch (4 mA Überawchung)
Fehler im internen Speicher
Benutzerdefinierte Werksparameter wurden geladen
Motor PTC Übertemperatur
Fehler, interner Lüfter
