3 Installation
3.5 Montage ab Baugröße FS4
Die Anschaltung kann dann rechts eingeschoben und mit Hilfe der Schrau-
ben befestigt werden.
Anschließend wird der Deckel wieder aufgelgt und mittels der beiden
Schrauben (Drehung um 90°) befestigt.
1
2
T 8
0.25 Nm
(2.21 lb-in)

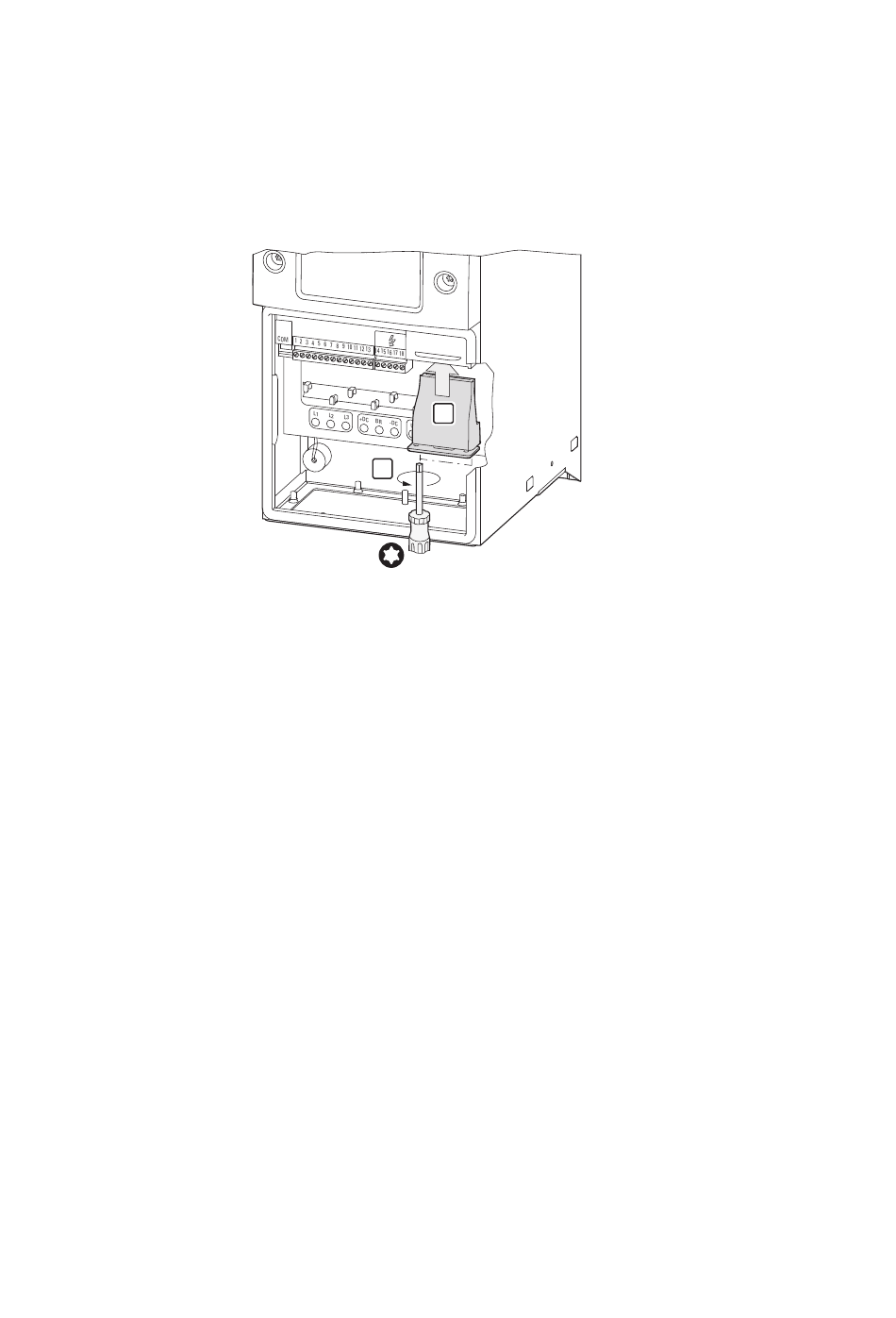

Abbildung 11: Einschieben der Feldbusanschaltung
21
DX-NET-ETHERCAT-2 01/14 MN040009DE www.eaton.com
