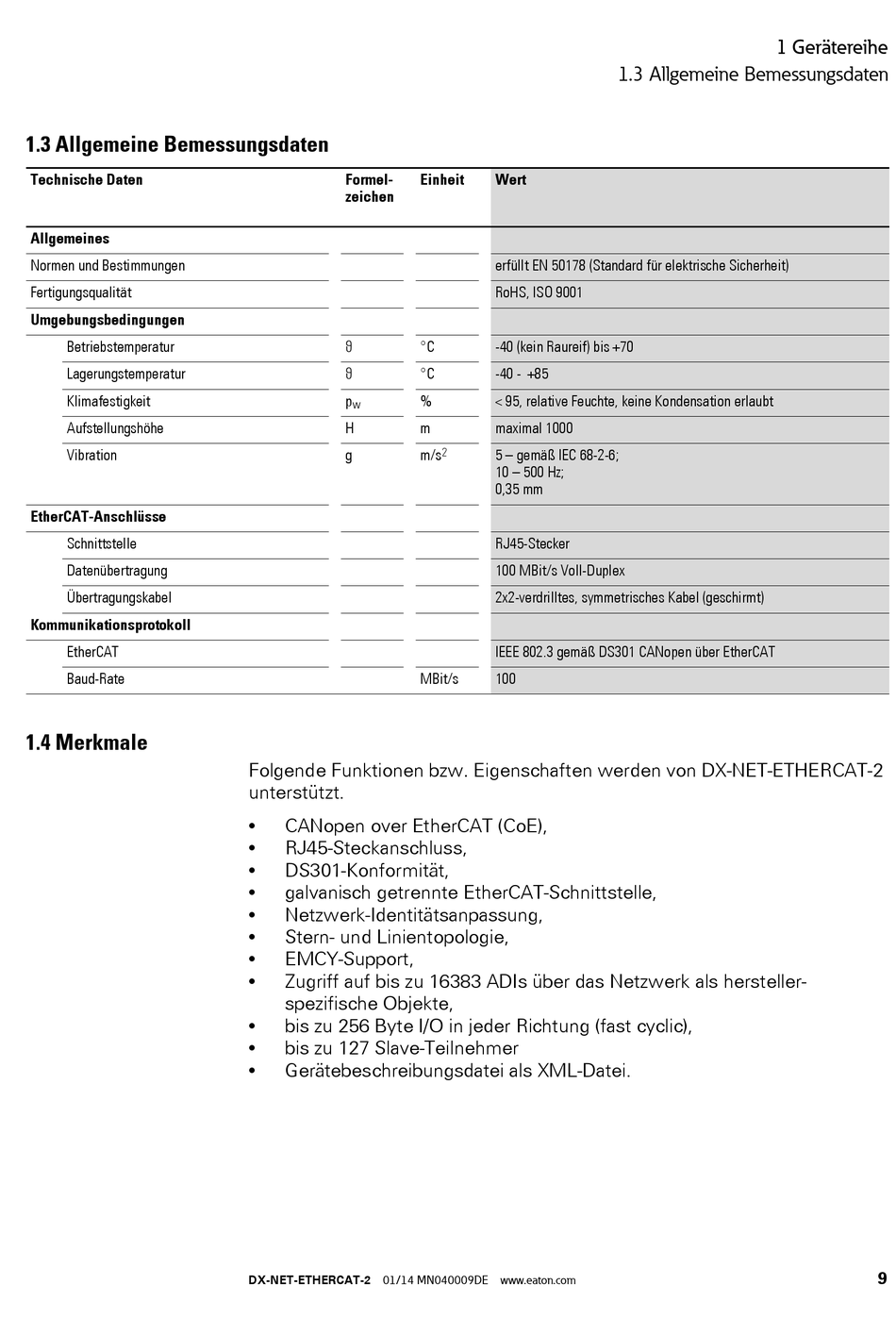

1.3 Allgemeine Bemessungsdaten

Technische Daten
Allgemeines
Normen und Bestimmungen
Fertigungsqualität
Umgebungsbedingungen
Betriebstemperatur
Lagerungstemperatur
Klimafestigkeit
Aufstellungshöhe
Vibration
EtherCAT-Anschlüsse
Schnittstelle
Datenübertragung
Übertragungskabel
Kommunikationsprotokoll
EtherCAT
Baud-Rate

1.4 Merkmale

Formel-
zeichen
ϑ
ϑ
p
w
H
g
Folgende Funktionen bzw. Eigenschaften werden von DX-NET-ETHERCAT-2
unterstützt.
CANopen over EtherCAT (CoE),
RJ45-Steckanschluss,
DS301-Konformität,
galvanisch getrennte EtherCAT-Schnittstelle,
Netzwerk-Identitätsanpassung,
Stern- und Linientopologie,
EMCY-Support,
Zugriff auf bis zu 16383 ADIs über das Netzwerk als hersteller-
spezifische Objekte,
bis zu 256 Byte I/O in jeder Richtung (fast cyclic),
bis zu 127 Slave-Teilnehmer
Gerätebeschreibungsdatei als XML-Datei.
