2.2 LED-Anzeigen

2.2 LED-Anzeigen

2.2.1 NS (Netzwerkstatus)

2.2.2 MS (Modul-Status)

2.2.3 LINK/Activity-LED

14
Die LED-Anzeigen der Module zeigen die Betriebs- und Netzwerkzustände
an und ermöglichen so eine schnelle Diagnose.
NS
P1
PROFINET IO

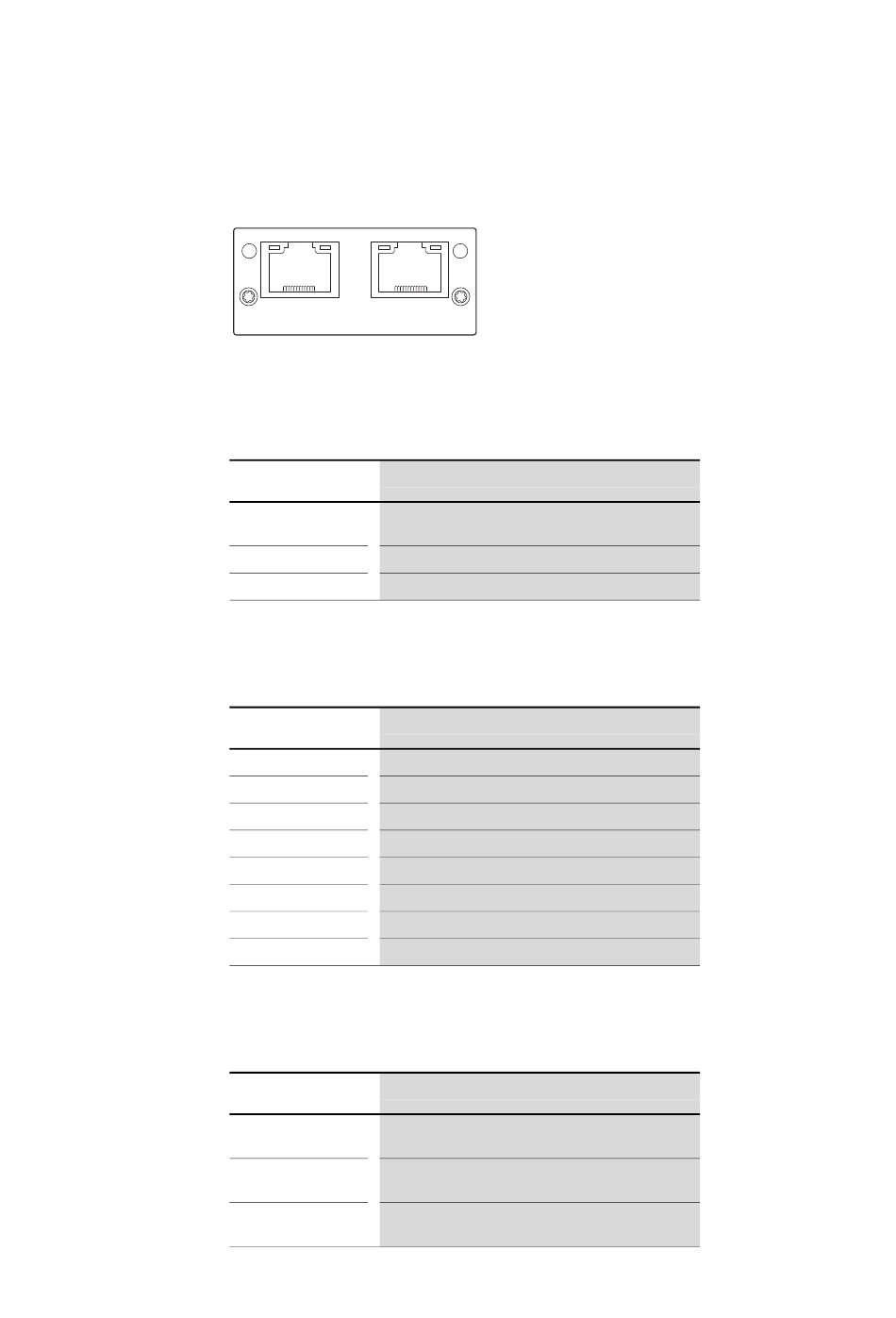

Abbildung 5: LED-Anzeigen NS und MS
Die Netzwerkstatus-LED (NS) zeigt den Netzwerkstatus an.
LED-Zustand Beschreibung
aus offline – I/O Device ist ausgeschaltet.
Keine Verbindung zum I/O Controller
grün leuchtend online – Verbindung zum I/O Controller hergestellt
grün blinkend online – I/O Controller ist gestoppt
Die Modul-Status-LED (MS) zeigt den Status des PROFINET-Moduls an.
LED-Zustand Beschreibung
aus Modul aus
grün leuchtend Modul ist online. Es findet ein Datenaustausch statt.
grün blinkend Diagnose aktiv
rot leuchtend Busfehler – Störung ist aktiv
rot, 1-mal blinkend Konfigurationsfehler/Identifikationsfehler
rot, 2-mal blinkend IP-Adresse nicht eingestellt
rot, 3-mal blinkend Fehler Stationsname
rot, 4-mal blinkend interner Fehler
Die LINK/Activity-LED zeigt den Status der Kommunikation an.
LED-Zustand Beschreibung
aus Es findet kein Datenaustausch statt.
Keine Ethernet-Verbindung hergestellt.
grün leuchtend Es findet kein Datenaustausch statt.
Ethernet-Verbindung ist hergestellt.
grün blinkend Es findet ein Datenaustausch statt.
Ethernet-Verbindung ist hergestellt.
DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com
