1 Gerätereihe

1.4 Benennung bei DX-NET-PROFINET-2

1.4 Benennung bei DX-NET-PROFINET-2
10

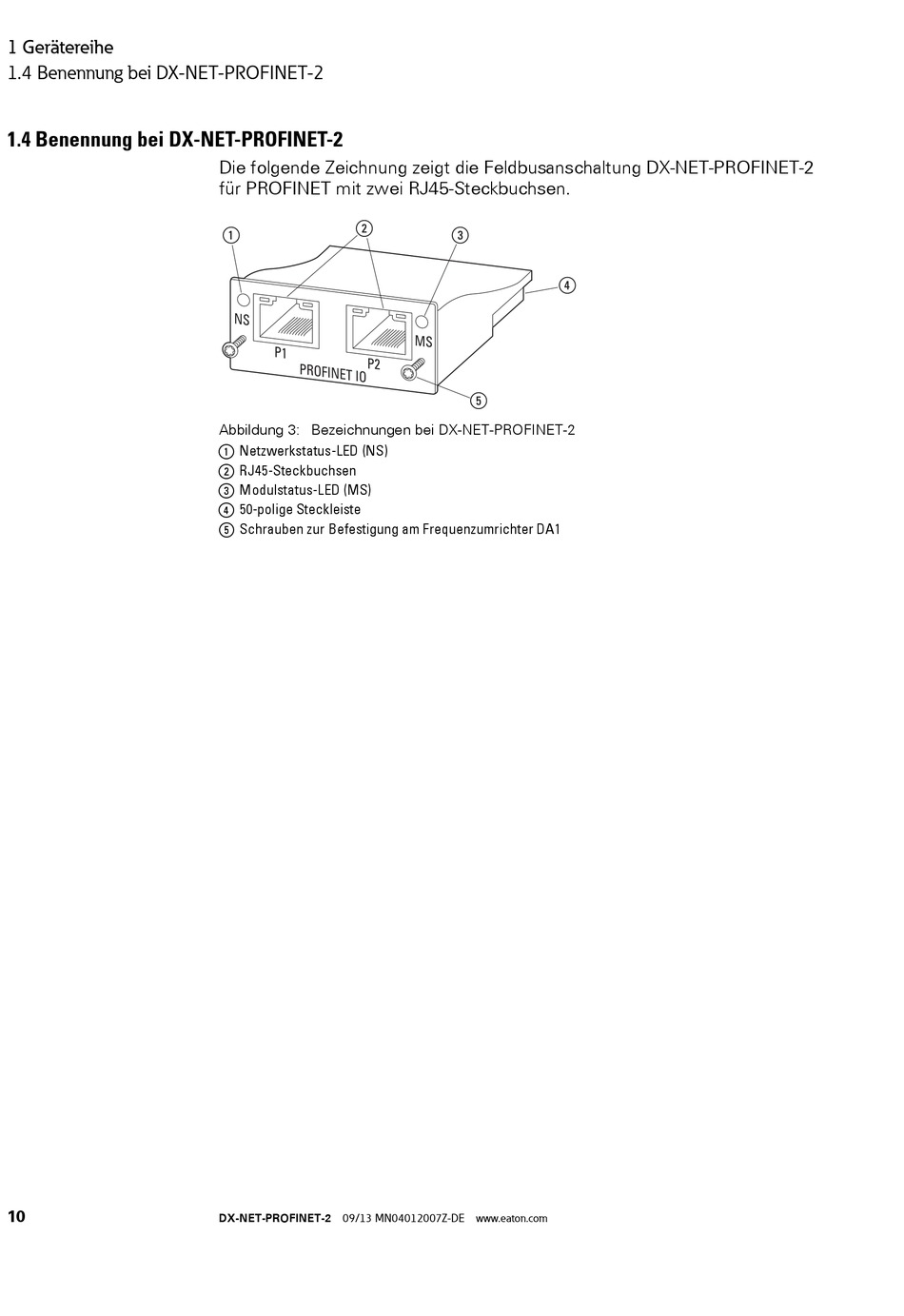

Die folgende Zeichnung zeigt die Feldbusanschaltung DX-NET-PROFINET-2
für PROFINET mit zwei RJ45-Steckbuchsen.
②
①
N S
P 1
P 2
P R O F IN E T IO
Abbildung 3: Bezeichnungen bei DX-NET-PROFINET-2
a Netzwerkstatus-LED (NS)
b RJ45-Steckbuchsen
c Modulstatus-LED (MS)
d 50-polige Steckleiste
e Schrauben zur Befestigung am Frequenzumrichter DA1
DX-NET-PROFINET-2 09/13 MN04012007Z-DE www.eaton.com
③
④
M S
⑤
