Ankuppeln
4
3
2

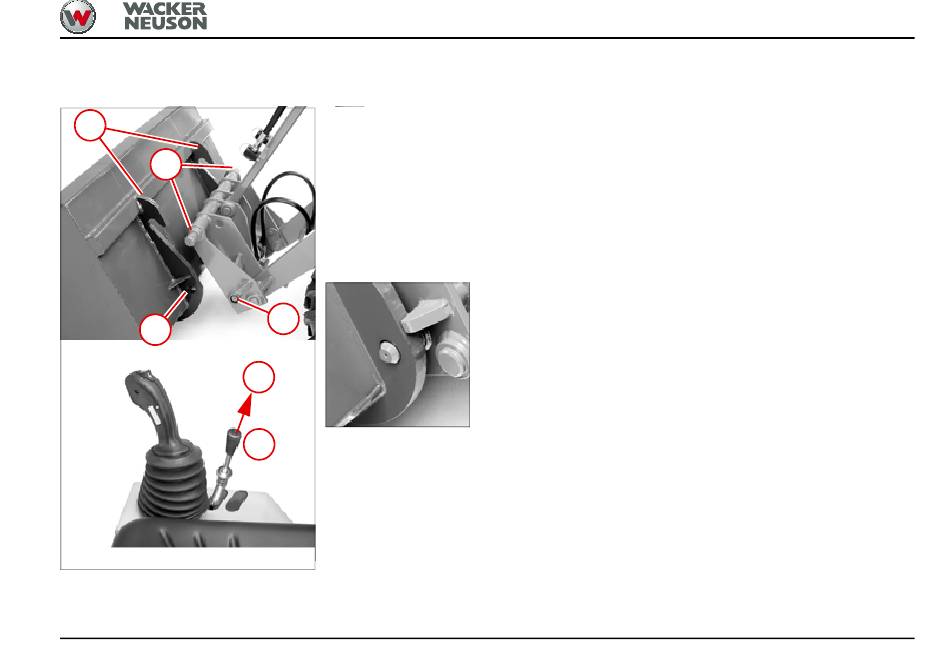

Abb. 82
BA WL20 * 06/2016 * RL20_5-10_Anbaugeraete_de.fm
1
R
9
1. Hubgerüst absenken.
2. Mit dem Fahrzeug an das Anbaugerät heranfahren.
3. Aufnahmebolzen 3 unter die Aufnahmehaken 4
bringen.
4. Hubgerüst anheben und Anbaugerät einkippen.
5. Bedienhebel 9 in Richtung R bewegen.
- Verriegelungsbolzen 1 fahren aus.
➥ Schnellwechselsystem ist verriegelt.
6. Korrekte Verriegelung kontrollieren.
•
Beide Verriegelungsbolzen 1 müssen in den vorgese-
henen Bohrungen 2 am Anbaugerät sichtbar sein.
Bedienung 5
5-45
