iTHERM MultiSens Flex TMS02
Endress+Hauser
5.2.1

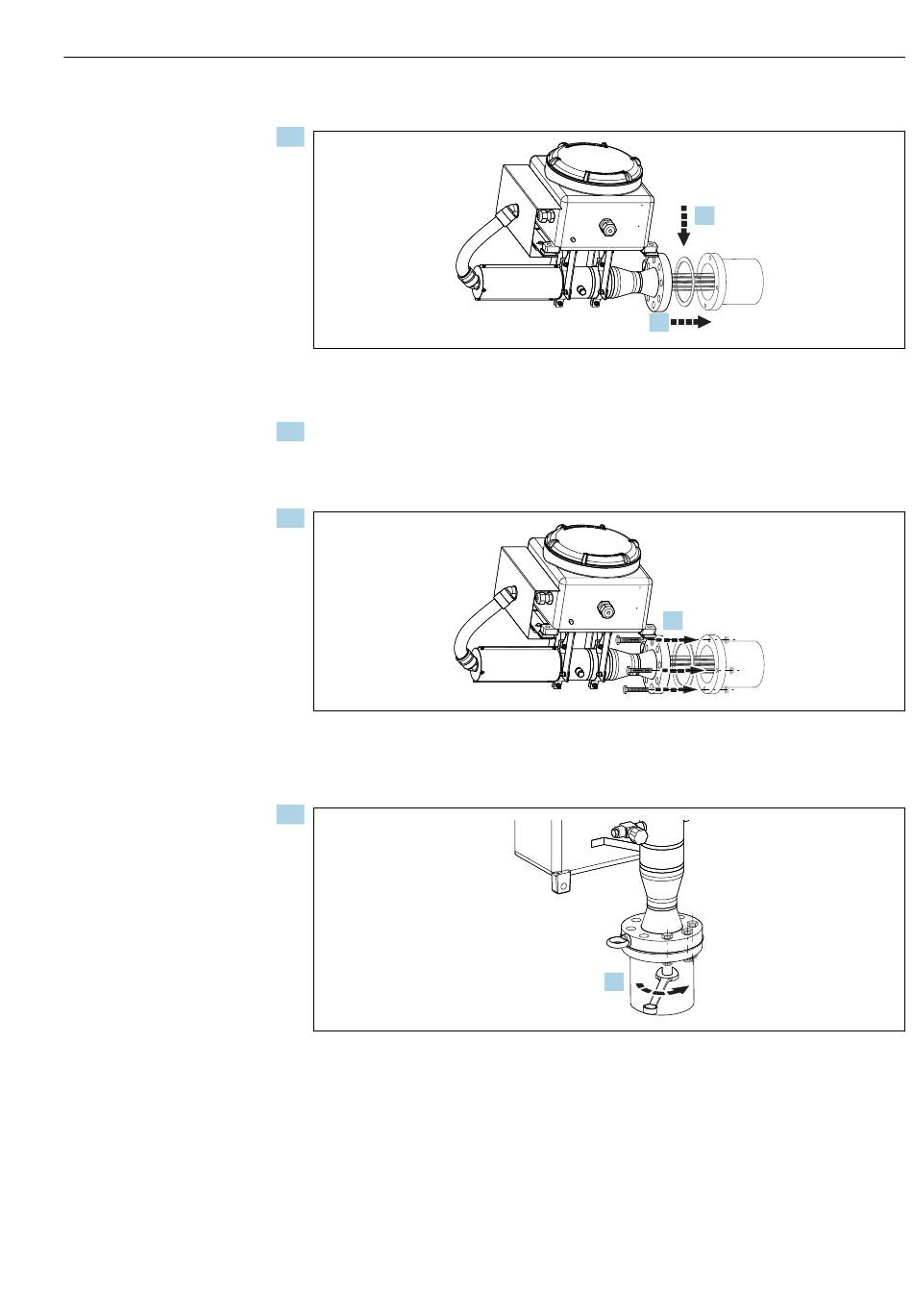

Montage eines Gerätes mit Flansch
1.
Dichtring zwischen den geflanschten Stutzen und den Flansch des Gerätes setzen
(zunächst prüfen, ob die Dichtungssitze auf den Flanschen sauber sind).
2. Gerät nah an den Stutzen heranführen und entweder das Thermoelementbündel (mit
oder ohne Führungsrohrsystem) oder das Schutzrohrbündel in den Stutzen einfüh-
ren. Darauf achten, dass sich die Elemente der Bündel nicht miteinander verheddern
oder sich verformen.
3.
Schrauben ein Stück in die dafür vorgesehenen Bohrlöcher auf dem Flansch einfüh-
ren und mit den Muttern leicht anziehen. Hierzu einen geeigneten Schraubenschlüs-
sel verwenden - noch nicht vollständig festziehen.
4.
Schrauben nun ganz in die Bohrlöcher auf dem Flansch einführen und mit einem
passenden Werkzeug über Kreuz festziehen (d. h. kontrolliertes Festziehen nach gel-
tenden Standards).
1.
2.
.
3
4.
Montage
A0034868
A0034867
A0034869
17
