iTHERM MultiSens Flex TMS02
Endress+Hauser
5.2.3
Montage abschließen
Zur ordnungsgemäßen Installation des Gerätes sind die folgenden Anweisungen zu befol-
gen:
1.

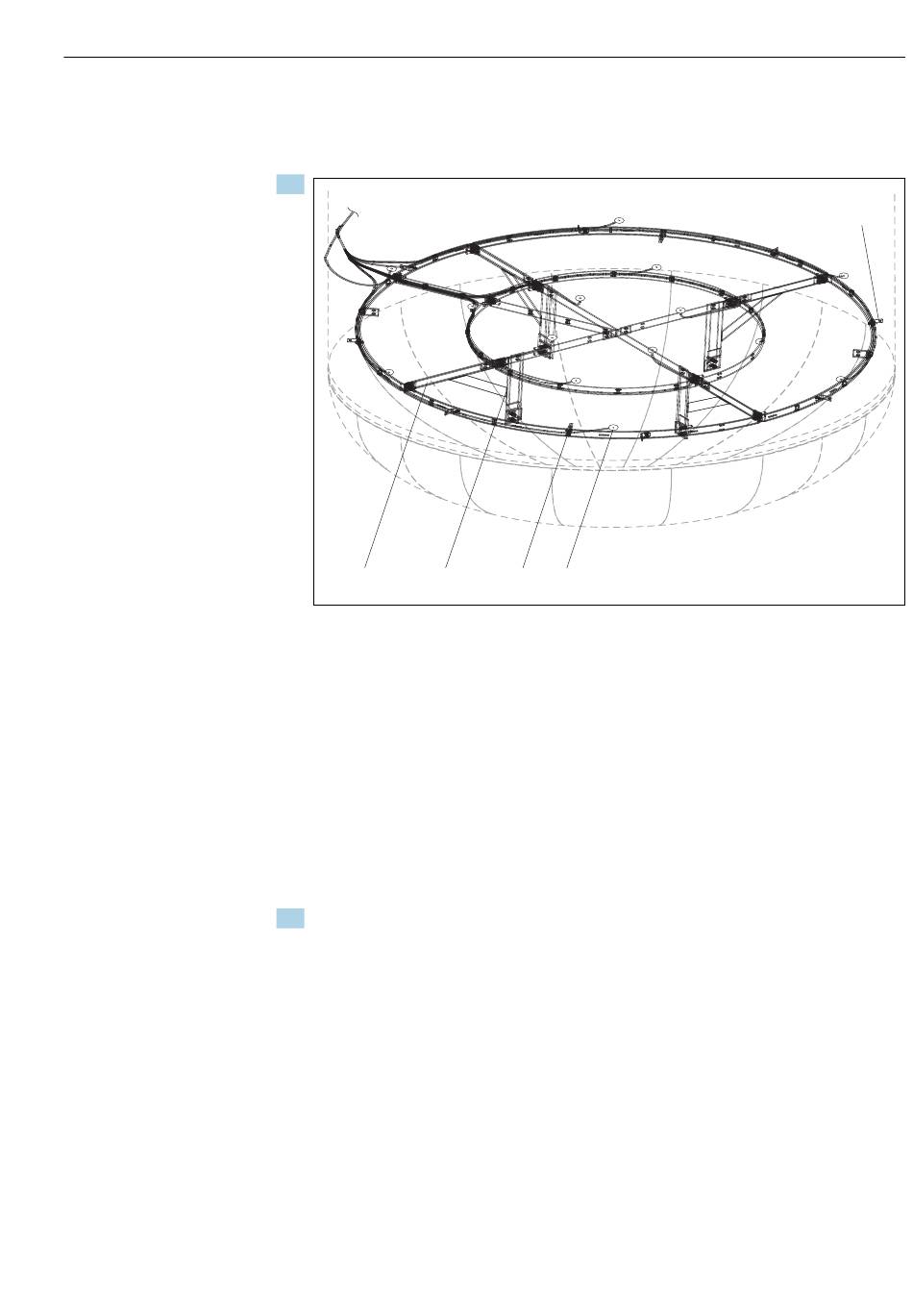

1
2
1
Tragrahmen
2
Befestigungsleiste
3
Befestigungsclip
4
Messeinsätze oder Schutzrohrspitze
A) Zur 3D-Installation alle Messeinsätze oder Schutzrohre gemäß Zeichnungen an
den Tragstrukturen (Rahmen, Leisten, Clips und alle vorgesehenen Zubehörteile)
befestigen. Mit der Fixierung der Sensorspitze beginnen und dann den Rest über die
gesamte Länge biegen. Wenn der vollständige Pfad definiert ist, die Messeinsätze
oder Schutzrohre dauerhaft vom Stutzen bis zur Spitze befestigen. Die darüber
hinaus verbleibende Länge kann als U- oder Ω-Bogen in der Nähe der Messstelle ver-
legt werden (bei Bedarf). Hinweis: Jede Sonde mit einem Biegeradius biegen, der
mindestens dem 5-fachen ihres externen Durchmessers entspricht, und an den vor-
montierten Strukturen im Inneren des Reaktors mithilfe von Clips, Kabelbindern oder
durch Verschweißen befestigen.
2. B) Bei der Installation in einem vorhandenen Schutzrohr empfiehlt es sich, das Innere
des Schutzrohrs zu überprüfen. Um das Einführen zu vereinfachen, zunächst prüfen,
ob Hindernisse vorhanden sind. Während der Installation des Messsystems ist jede
Reibung und insbesondere Funkenbildung zu vermeiden. Sicherstellen, dass der ther-
mische Kontakt zwischen den Spitzen der Messeinsätze und der vorhandenen
Schutzrohrwand gewährleistet ist. Wenn Zubehörteile wie Distanzstücke und/oder
Mittelstäbe vorhanden sind, muss sichergestellt werden, dass es zu keinerlei Verfor-
mungen kommen kann und dass die ursprüngliche Geometrie beibehalten wird.
3
4
Montage
2
A0029266
21
