Montage
22
3.
+
-
+
-
+
-
+
-
+
-
+
-
Nach dem Öffnen der Anschlussbox-Abdeckung die Verlängerungs- oder Ausgleichs-
leitungen durch die entsprechenden Kabelverschraubungen in die Anschlussbox ein-
führen.
4. Kabelverschraubungen an der Anschlussbox festziehen.
5. Die Ausgleichsleitungen an die Anschlussklemmen oder Temperaturtransmitter in
der Anschlussbox anschließen. Die mitgelieferten Verdrahtungsanweisungen befol-
gen. Nur so ist gewährleistet, dass die richtigen TAG-Nummern der Kabel mit den
richtigen TAG-Nummern der Anschlussklemmen verbunden werden.
6. Abdeckung schließen. Dabei darauf achten, dass die Dichtung korrekt platziert ist,
um eine Beeinträchtigung der Schutzart (IP) zu verhindern. Ablassventil in die rich-
tige Position stellen (zur Regelung der Kondensation).
HINWEIS
Das installierte thermometrische System nach der Montage durch einige einfache
Tests überprüfen.
‣
Dichtigkeit der Schraubverbindungen überprüfen. Sollte irgendein Teil gelöst sein, mit
dem passenden Drehmoment festziehen.
‣
Prüfen, ob die Verdrahtung korrekt vorgenommen wurde, den Stromdurchgang der
Thermoelemente testen (Erwärmung der Thermoelement-Messstelle) und sicherstel-
len, dass keine Kurzschlüsse vorliegen.
5.3
Einbaukontrolle
Vor Inbetriebnahme des Messsystems sicherstellen, dass alle Abschlusskontrollen durchge-
führt wurden:
Gerätezustand und -spezifikationen
Ist das Gerät unbeschädigt (Sichtprüfung)?
Entsprechen die Umgebungsbedingungen der Gerätespezifikation?
Beispiel:
• Umgebungstemperatur
• Ordnungsgemäße Bedingungen
Weisen die verschraubten Komponenten auch keine Deformationen auf?
Sind die Dichtungen nicht dauerhaft deformiert?
Installation
Ist das Gerät auf die Achse des Stutzens ausgerichtet?
Sind die Dichtungssitze der Flansche sauber?
Sind der Flansch und der Gegenflansch ordnungsgemäß miteinander verschraubt?
Haben sich die Thermoelemente nicht verheddert und weisen auch keine Deformationen auf?
iTHERM MultiSens Flex TMS02
3.
4.

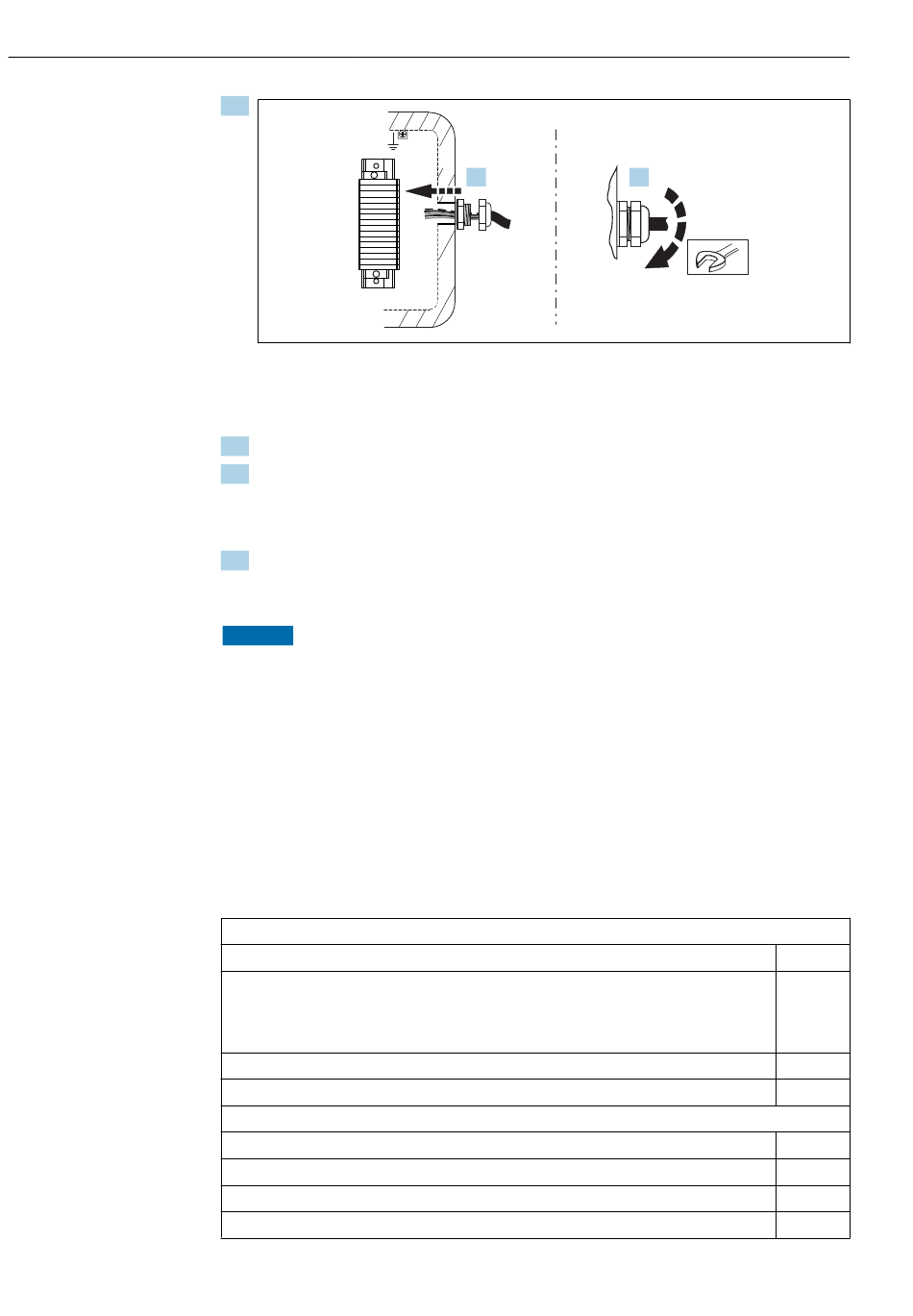

A0037894
