Proline Prosonic Flow 93T Portable

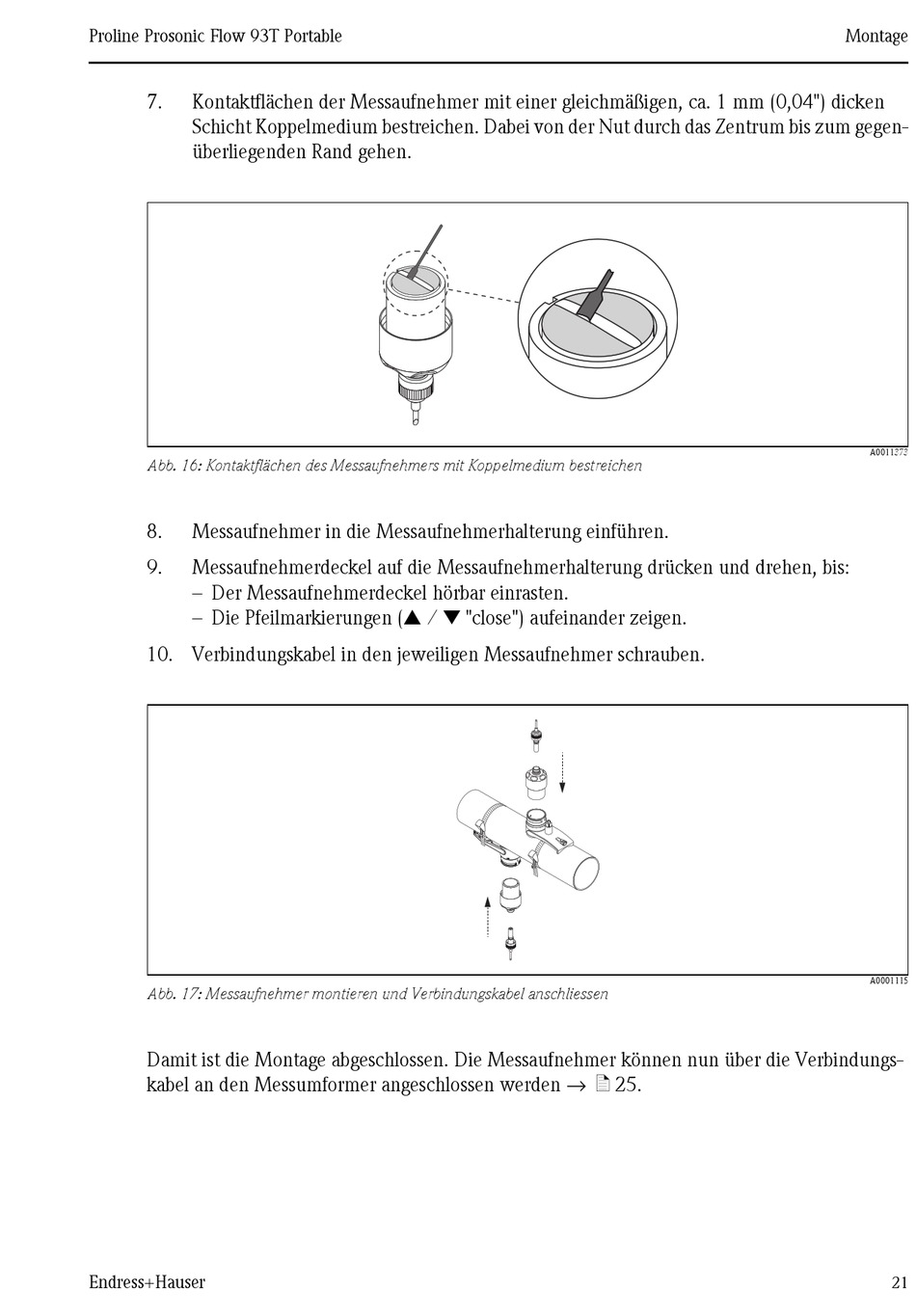

7. Kontaktflächen der Messaufnehmer mit einer gleichmäßigen, ca. 1 mm (0,04") dicken
Schicht Koppelmedium bestreichen. Dabei von der Nut durch das Zentrum bis zum gegen-
überliegenden Rand gehen.
Abb. 16: Kontaktflächen des Messaufnehmers mit Koppelmedium bestreichen
8. Messaufnehmer in die Messaufnehmerhalterung einführen.
9. Messaufnehmerdeckel auf die Messaufnehmerhalterung drücken und drehen, bis:
– Der Messaufnehmerdeckel hörbar einrasten.
– Die Pfeilmarkierungen (Å / Æ "close") aufeinander zeigen.
10. Verbindungskabel in den jeweiligen Messaufnehmer schrauben.
Abb. 17: Messaufnehmer montieren und Verbindungskabel anschliessen
Damit ist die Montage abgeschlossen. Die Messaufnehmer können nun über die Verbindungs-
kabel an den Messumformer angeschlossen werden → ä 25.
