Montage
2.6.4 Montage mit Spannbändern (flexibel)
Für Messaufnehmer Prosonic Flow P (DN 50...4000 / 2...160")
"
Achtung!
• Ratsche und Federn vor jedem Gebrauch auf Funktionssicherheit überprüfen.
• Spannbänder auf eventuelle Beschädigungen überprüfen.
Vorgehensweise
Schließen des Spannbandverschlusses
1. Gewindebolzen auf das Spannband aufschieben.
2. Das Spannband unverdreht um das Rohr führen und das Ende bei geöffneter Ratsche (a)
durch den Achsenschlitz schieben. Von Hand vorspannen durch Ziehen am freien Spann-
bandende.
!
Hinweis!
Ohne Vorspannen ist das Lösen der Spannbänder erschwert.
3. Stufenloses Anspannen durch Ratschenbewegung, d.h. den Hebel vor- und zurückbewe-
gen (b), bis das Spannband optimal gespannt ist.
4. Anschliessend Hebel zuklappen (c).
"
Achtung!
Spannsicherung (d) muss beidseitig einrasten!
Öffnen des Spannbandverschlusses
1. Hebelsicherung (e) zurückziehen und gleichzeitig Hebel um 180° aufklappen (f) bis
Hebelsicherung (g) eingerastet ist.
2. Spannband herausziehen.
a

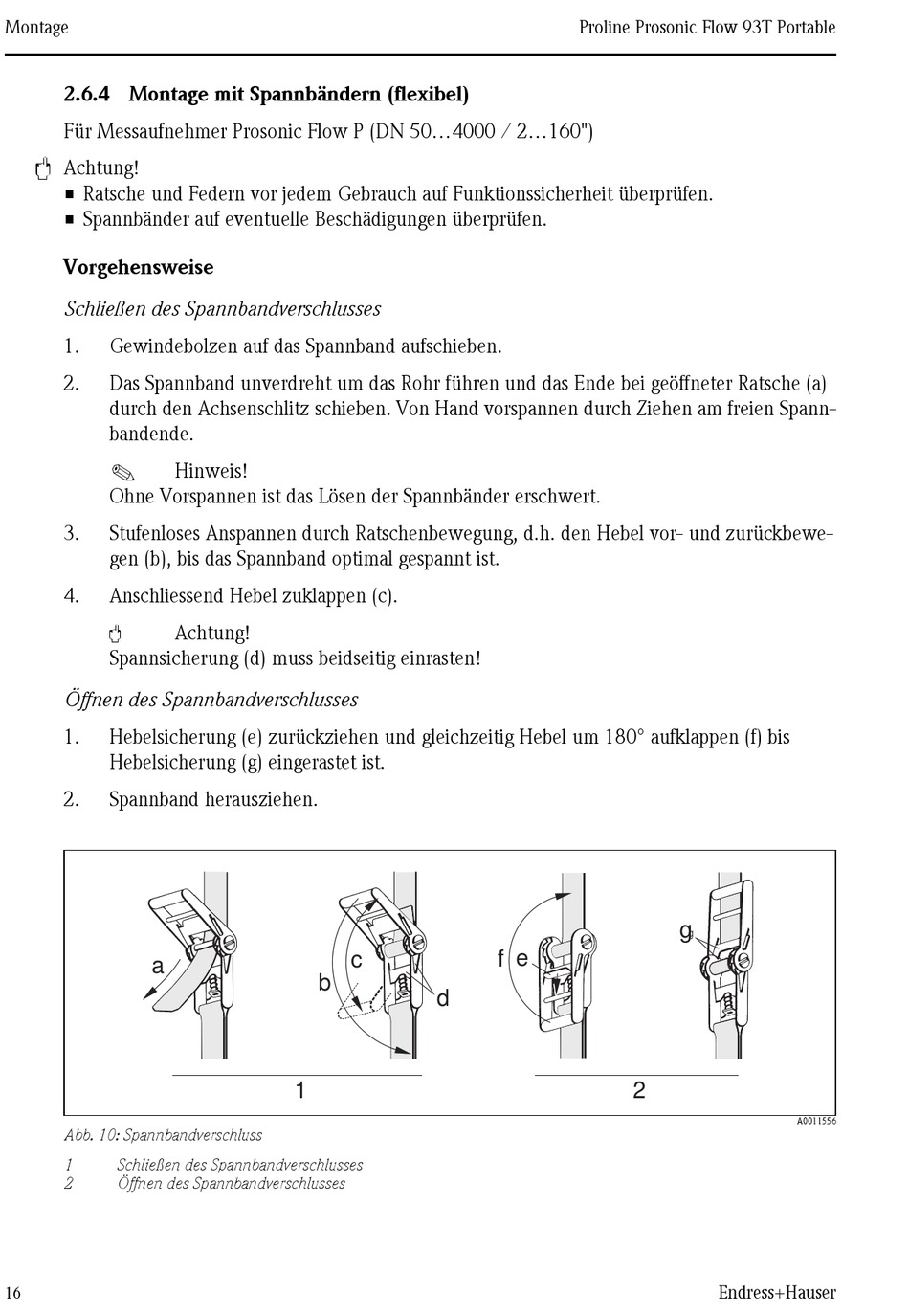

Abb. 10: Spannbandverschluss
1 Schließen des Spannbandverschlusses
2 Öffnen des Spannbandverschlusses
16
c
b
d
1
Proline Prosonic Flow 93T Portable
f e
2
g
g
A0011556
