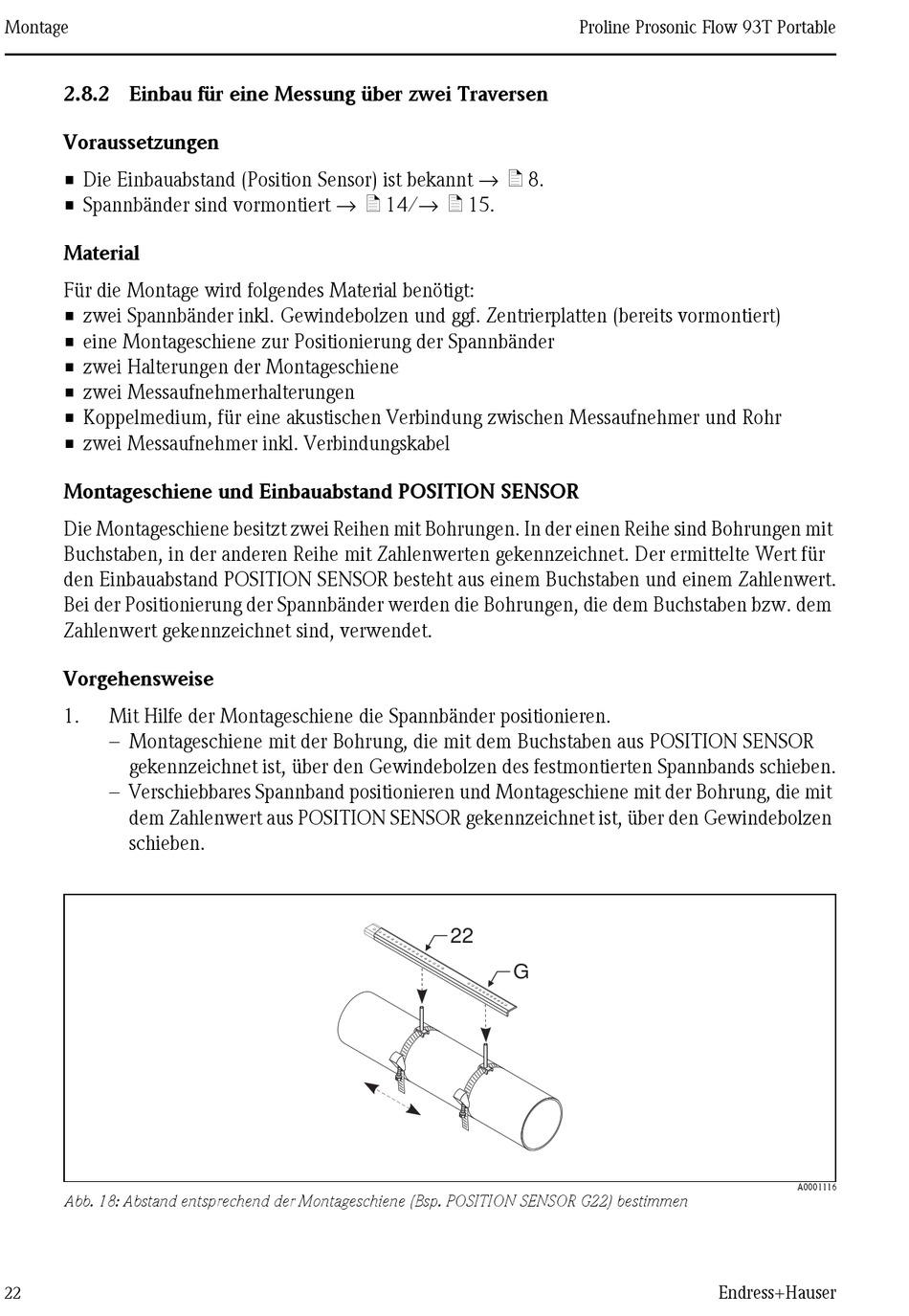

Einbau Für Eine Messung Über Zwei Traversen - Endress+Hauser Proline Prosonic Flow 93T Portable Kurzanleitung

Montage
2.8.2 Einbau für eine Messung über zwei Traversen
Voraussetzungen
• Die Einbauabstand (Position Sensor) ist bekannt → ä 8.
• Spannbänder sind vormontiert → ä 14/→ ä 15.
Material
Für die Montage wird folgendes Material benötigt:
• zwei Spannbänder inkl. Gewindebolzen und ggf. Zentrierplatten (bereits vormontiert)
• eine Montageschiene zur Positionierung der Spannbänder
• zwei Halterungen der Montageschiene
• zwei Messaufnehmerhalterungen
• Koppelmedium, für eine akustischen Verbindung zwischen Messaufnehmer und Rohr
• zwei Messaufnehmer inkl. Verbindungskabel
Montageschiene und Einbauabstand POSITION SENSOR
Die Montageschiene besitzt zwei Reihen mit Bohrungen. In der einen Reihe sind Bohrungen mit
Buchstaben, in der anderen Reihe mit Zahlenwerten gekennzeichnet. Der ermittelte Wert für
den Einbauabstand POSITION SENSOR besteht aus einem Buchstaben und einem Zahlenwert.
Bei der Positionierung der Spannbänder werden die Bohrungen, die dem Buchstaben bzw. dem
Zahlenwert gekennzeichnet sind, verwendet.
Vorgehensweise
1. Mit Hilfe der Montageschiene die Spannbänder positionieren.
– Montageschiene mit der Bohrung, die mit dem Buchstaben aus POSITION SENSOR
gekennzeichnet ist, über den Gewindebolzen des festmontierten Spannbands schieben.
– Verschiebbares Spannband positionieren und Montageschiene mit der Bohrung, die mit
dem Zahlenwert aus POSITION SENSOR gekennzeichnet ist, über den Gewindebolzen
schieben.
Abb. 18: Abstand entsprechend der Montageschiene (Bsp. POSITION SENSOR G22) bestimmen
22
Proline Prosonic Flow 93T Portable
22
G
A0001116
