9.4.5 Schließung durch „START" auslösen
Funktion
Die Funktion der Auslösung START erfolgt wahlweise durch Bestromen der folgenden, externen Eingänge:
• X2 Start / Quitt
• X20 Freigabe und Start
• Taste START
• oder einer Komination.
Ablauf
Die Startzeit ist die Zeit zwischen dem Auslösen der
Funktion START und der Zangenbackenbewegung.
Diese Zeit ergibt sich aus der Konfiguration von:
• OK‑Signal, Einstellung „Bei
Start‑Auslösung einen Impuls" (siehe
Kapitel „Systemeinstellungen für das OK‑Signal",
S. 8‑55)
• NO‑Signal, Einstellung „Bei
Start‑Auslösung einen Impuls" (siehe
Kapitel „Systemeinstellungen für das
NO‑Signal", S. 8‑60))
• LED‑Funktion, Einstellung „Bei
Start‑Auslösung einen Impuls" (siehe
Kapitel „Systemeinstellungen für das
LED‑Signal", S. 8‑62)
Die Verzögerungszeit zwischen der Auslösung Start und der Zangenbacken‑Schließbewegung bestimmt die längste
Impulszeit von OK, NO bzw. LED. Die Art der Auslösung erfolgt im
• Tippbetrieb
• Impulsbetrieb;
– Einfach‑ oder Doppel‑Klick,
– über die Taste START oder
– extern über die Eingänge X2 oder X20 (siehe Kapitel „8.5.4 Menü Systemeinstellungen", S. 8‑51).
Schließablauf im Tippbetrieb
INFORMATION
Der „Tippbetrieb" steht für sicheres Arbeiten.
Aus Sicherheitsgründen wurde der Schließablauf der elektronisch geregelten pneumatischen Zange ELK 02
werkseitig auf Tippbetrieb eingestellt.
Ausgabe 05.2021

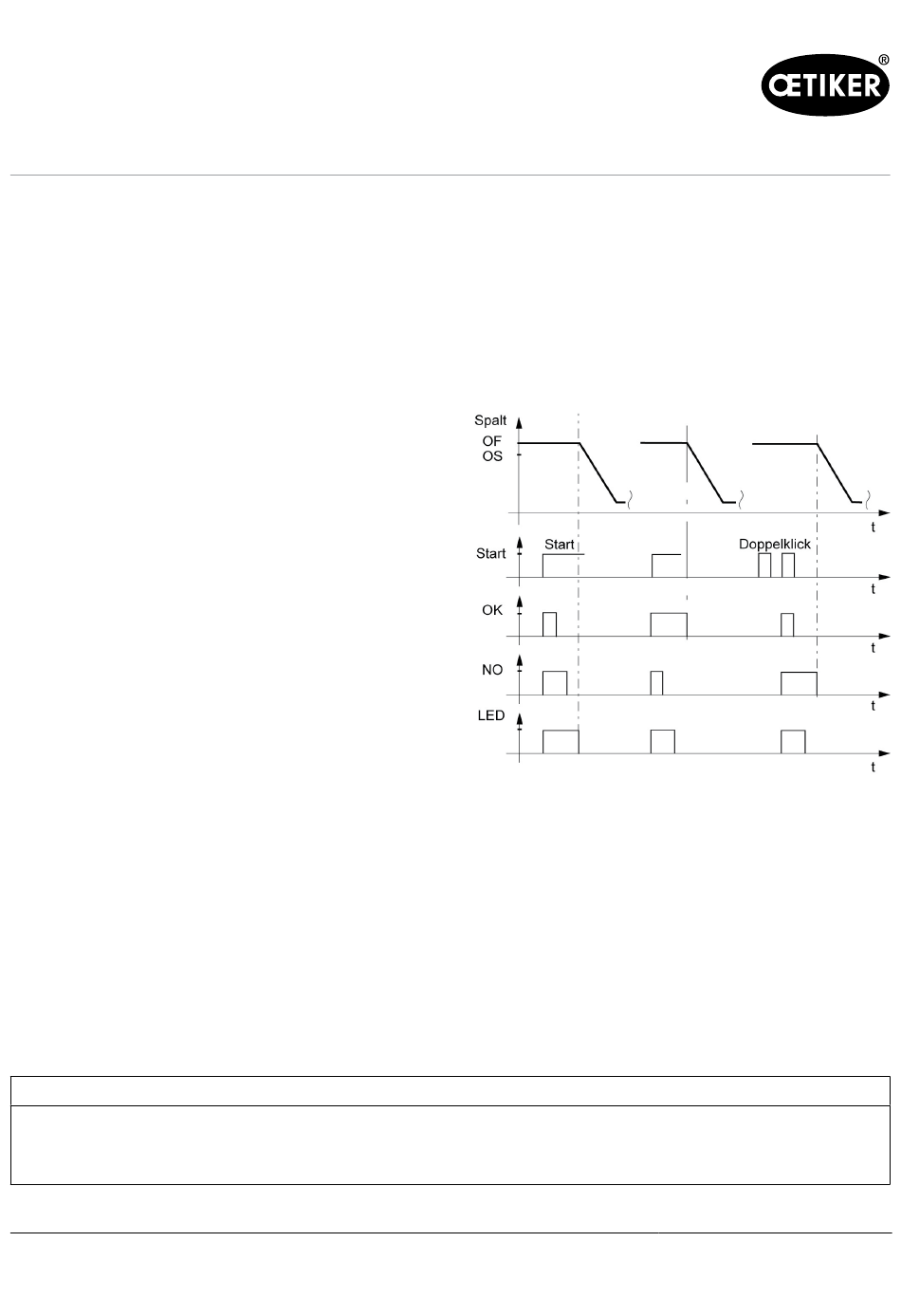

Abb. 64
