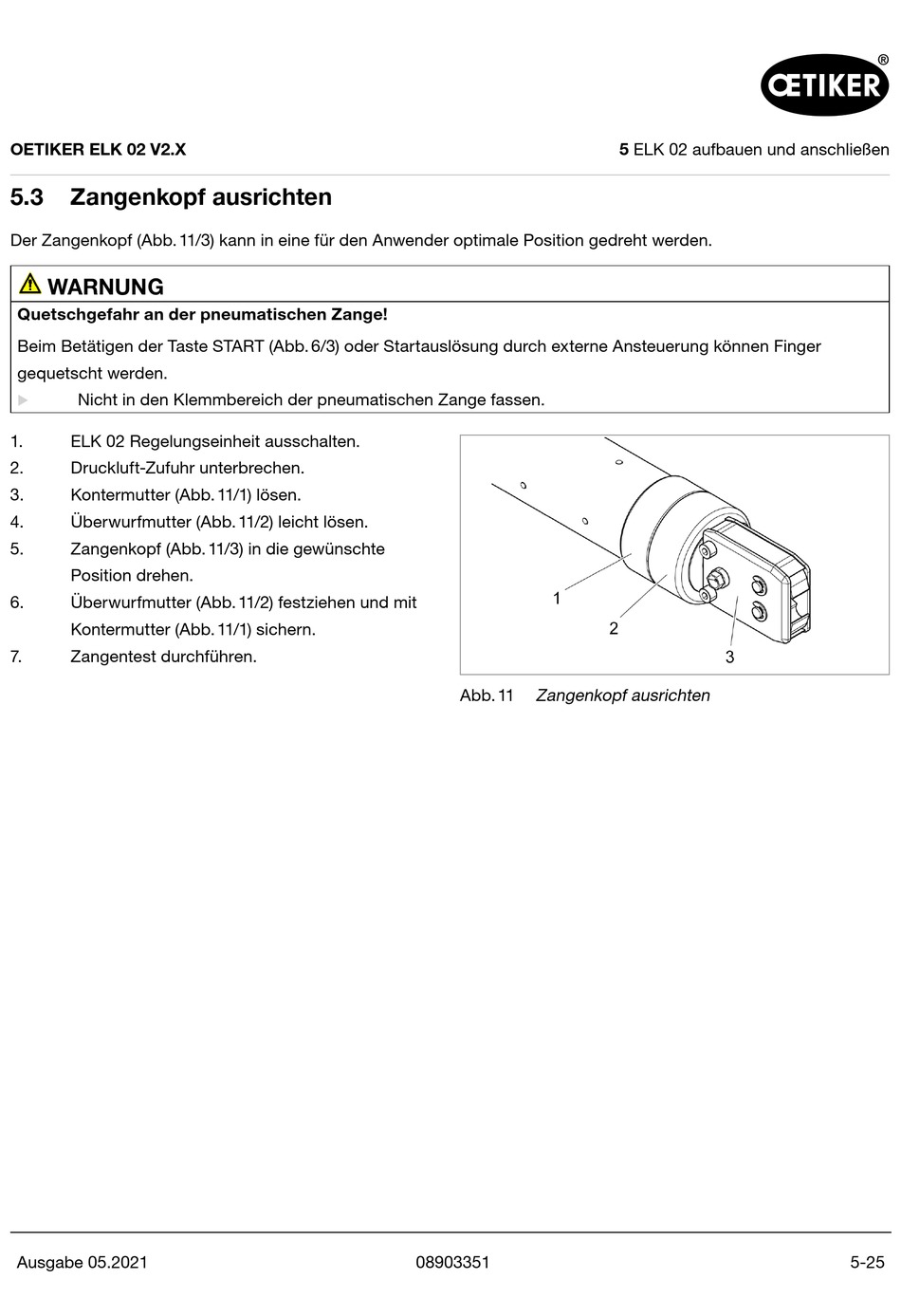

Zangenkopf Ausrichten - OETIKER ELK 02 V2.X Betriebsanleitung

OETIKER ELK 02 V2.X
5.3

Zangenkopf ausrichten

Der Zangenkopf (Abb. 11/3) kann in eine für den Anwender optimale Position gedreht werden.
WARNUNG
Quetschgefahr an der pneumatischen Zange!
Beim Betätigen der Taste START (Abb. 6/3) oder Startauslösung durch externe Ansteuerung können Finger
gequetscht werden.
Nicht in den Klemmbereich der pneumatischen Zange fassen.

1. ELK 02 Regelungseinheit ausschalten.
2. Druckluft‑Zufuhr unterbrechen.
3. Kontermutter (Abb. 11/1) lösen.
4. Überwurfmutter (Abb. 11/2) leicht lösen.
5. Zangenkopf (Abb. 11/3) in die gewünschte
Position drehen.
6. Überwurfmutter (Abb. 11/2) festziehen und mit
Kontermutter (Abb. 11/1) sichern.
7. Zangentest durchführen.
Ausgabe 05.2021
Abb. 11 Zangenkopf ausrichten
08903351
5 ELK 02 aufbauen und anschließen
5‑25
