OETIKER ELK 02 V2.X
3.3 Anschlüsse an der Regelungseinheit ELK 02
INFORMATION
Detaillierte Angaben zu den Ein‑ und Ausgängen der Regelungseinheit finden Sie im Kapitel 13.1, ab S. 13‑116.
10

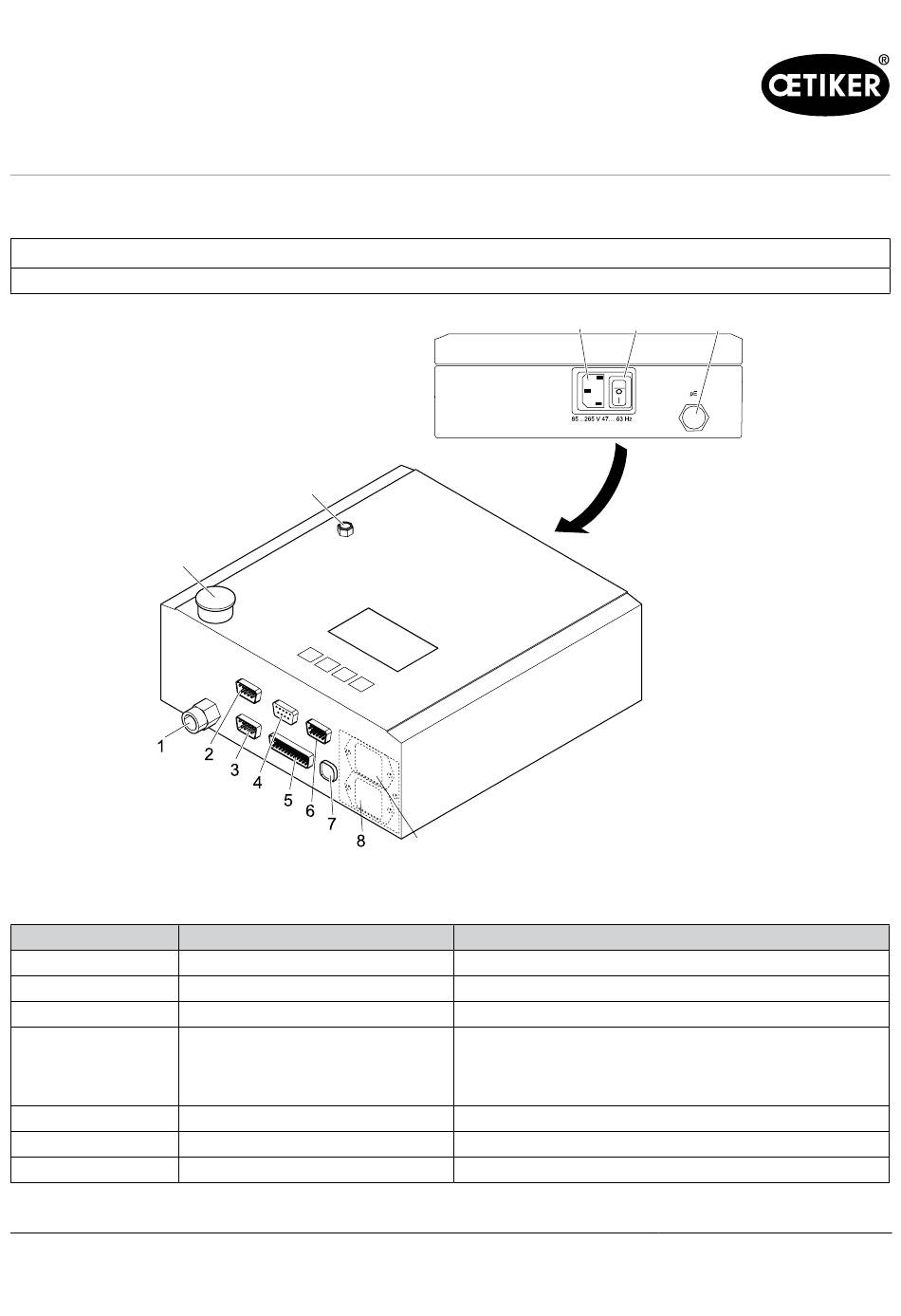

Abb. 4 Regelungseinheit, Anschlüsse
Pos. in Abb. 4
1
2
3
4
5
6
7
Ausgabe 05.2021
11
Bezeichnung der Schnittstelle
pA
X1
X2
X3
X20
X5/6/7
USB
12
9
Art/Verwendung
Druckluftausgang Zange
9‑pol. SUB‑MIN‑D (Stift) Anschluss Zange
15‑pol. SUB‑MIN‑D (HD) (Stift) Eingänge/Ausgänge
9‑pol. SUB‑MIN‑D (Buchse)
Anschluss Rechner RS232
Anschluss CAL 01 RS232
25‑pol. Sub‑MIN‑D (Stift) Eingänge/Ausgänge
Option
Schnittstelle USB
08903351
3 Aufbau des Gesamtsystems ELK 02
14
13
3‑16
