Sonstige Systemeinstellungen

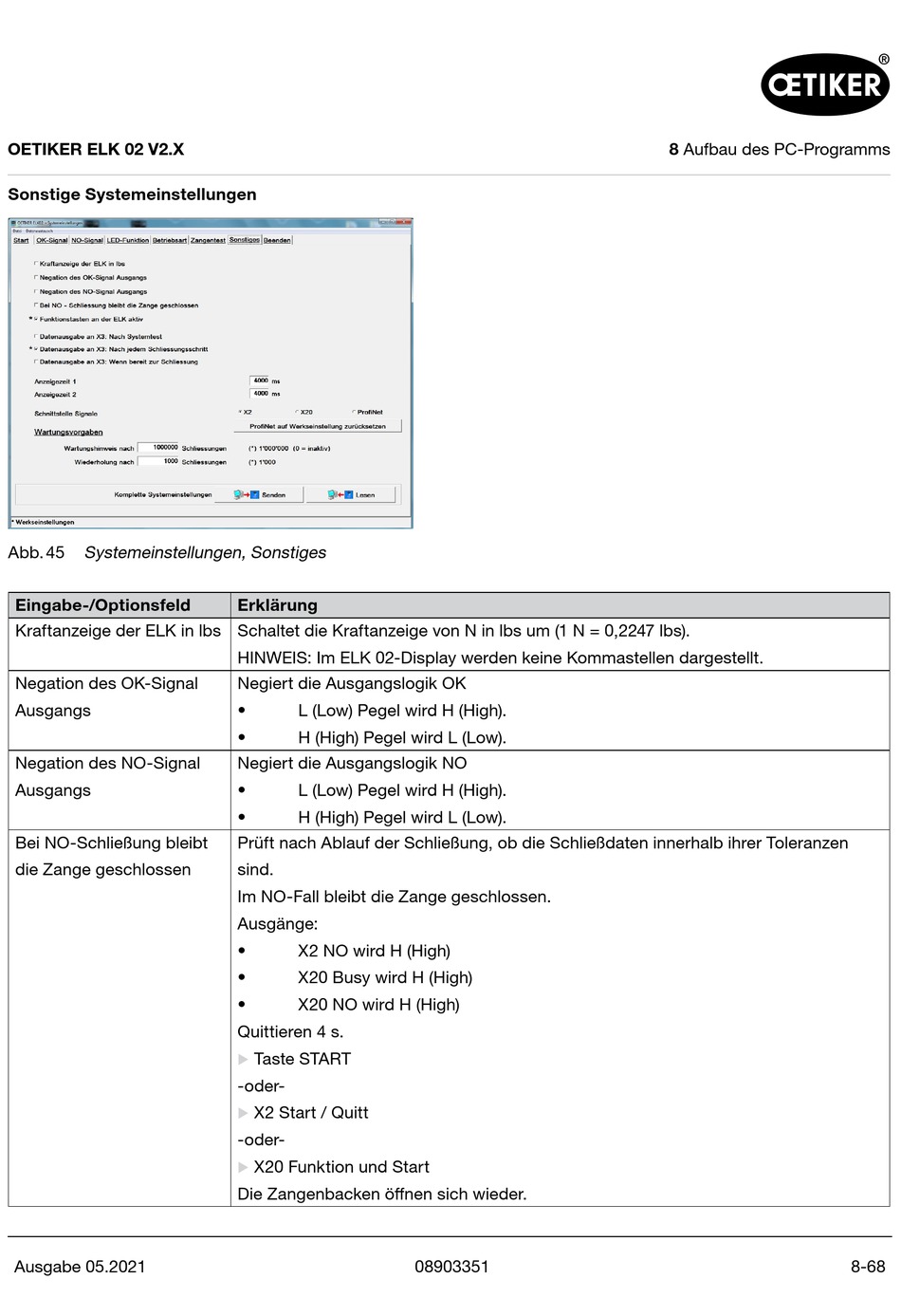

Systemeinstellungen, Sonstiges
Abb. 45
Eingabe-/Optionsfeld
Kraftanzeige der ELK in lbs Schaltet die Kraftanzeige von N in lbs um (1 N = 0,2247 lbs).
Negation des OK‑Signal
Ausgangs
Negation des NO‑Signal
Ausgangs
Bei NO‑Schließung bleibt
die Zange geschlossen
Ausgabe 05.2021
Erklärung
HINWEIS: Im ELK 02‑Display werden keine Kommastellen dargestellt.
Negiert die Ausgangslogik OK
• L (Low) Pegel wird H (High).
• H (High) Pegel wird L (Low).
Negiert die Ausgangslogik NO
• L (Low) Pegel wird H (High).
• H (High) Pegel wird L (Low).
Prüft nach Ablauf der Schließung, ob die Schließdaten innerhalb ihrer Toleranzen
sind.
Im NO‑Fall bleibt die Zange geschlossen.
Ausgänge:
• X2 NO wird H (High)
• X20 Busy wird H (High)
• X20 NO wird H (High)
Quittieren 4 s.
Taste START

‑oder‑
X2 Start / Quitt

‑oder‑
X20 Funktion und Start

Die Zangenbacken öffnen sich wieder.
