OETIKER ELK 02 V2.X

10.3.2 Zangenkopf wechseln

WARNUNG
Verletzungsgefahr bei abgebautem Zangenkopf!
Bei abgebautem Zangenkopf können beim Auslösen einer Schließung Druckfeder und Keil weggeschleudert
werden.
Pneumatische Zange nie ohne aufgesetzten Zangenkopf betreiben.

INFORMATION
Jeder Zangenkörper kann unterschiedliche Zangenköpfe aufnehmen. Die Typenbezeichnungen können dem
Werkzeugkatalog entnommen werden.

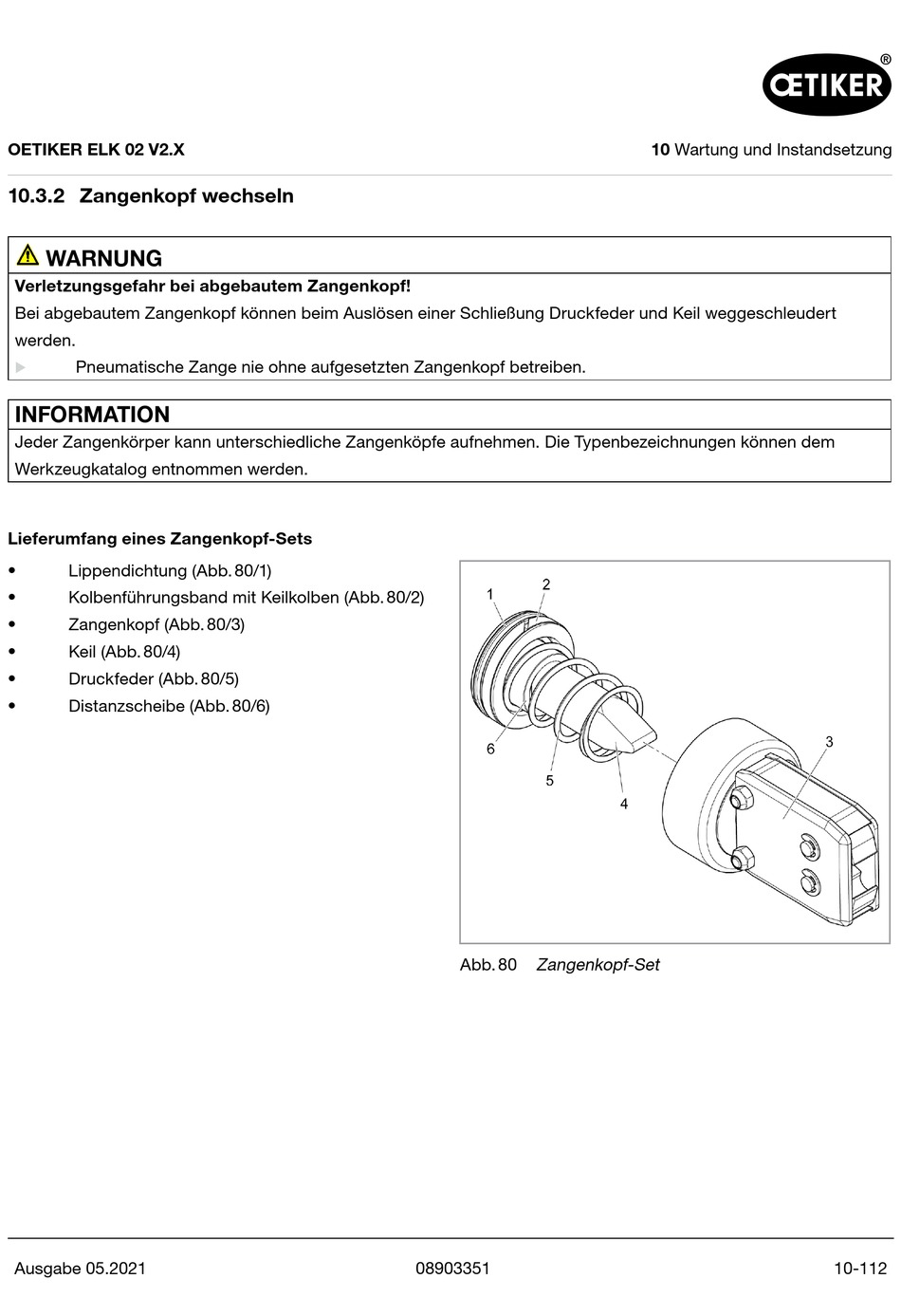

Lieferumfang eines Zangenkopf-Sets
• Lippendichtung (Abb. 80/1)
• Kolbenführungsband mit Keilkolben (Abb. 80/2)
• Zangenkopf (Abb. 80/3)
• Keil (Abb. 80/4)
• Druckfeder (Abb. 80/5)
• Distanzscheibe (Abb. 80/6)
Ausgabe 05.2021
Abb. 80 Zangenkopf‑Set
08903351
10 Wartung und Instandsetzung
10‑112
