Ablauf:
Die Startzeit ist die Zeit zwischen dem Auslösen der
Funktion START und der Zangenbackenbewegung.
Die Startzeit ergibt sich aus der Konfiguration von
PC‑Programm – Optionen – Systemeinstellungen
OK‑Signal / NO‑Signal / LED‑Funktion.
• OK‑Signal:
• NO‑Signal:
• LED‑Function: bei Start‑Auslösung einen
Die Verzögerungszeit zwischen der Auslösung Start
und der Zangenbacken‑Schließbewegung bestimmt die
längste Impulszeit von OK bzw. NO bzw. LED.
Systemeinstellungen für das OK-Signal
Dieses Menü definiert das Verhalten des Ausgangssignals OK an den Schnittstellen.
• X2 OK
• X20 OK
Abb. 39 Systemeinstellungen OK‑Signal
Ausgabe 05.2021
bei Start‑Auslösung einen
Impuls
bei Start‑Auslösung einen
Impuls
Impuls

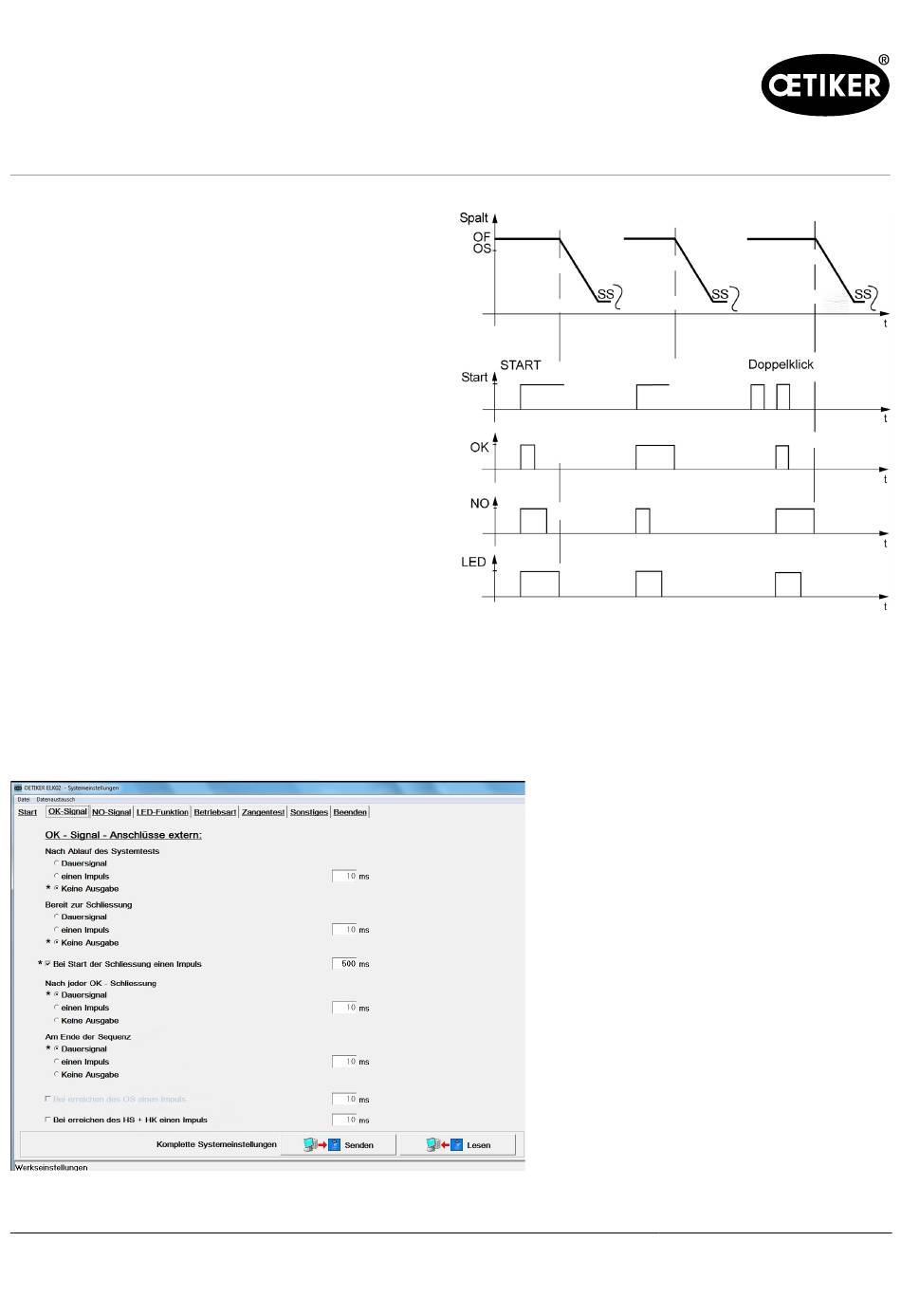

Abb. 38 Diagramm START
