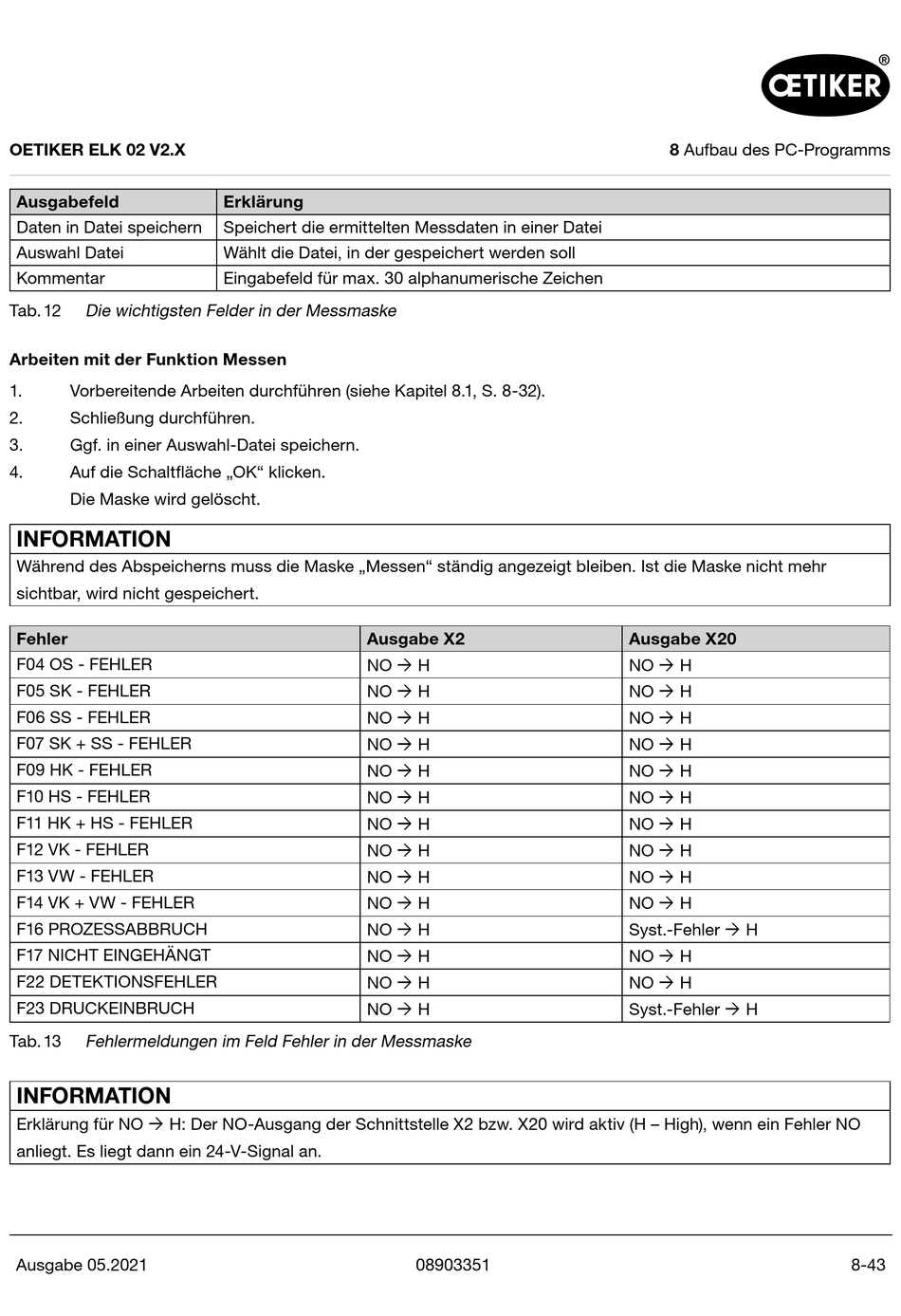

OETIKER ELK 02 V2.X

Ausgabefeld

Daten in Datei speichern
Auswahl Datei
Kommentar
Tab. 12 Die wichtigsten Felder in der Messmaske
Arbeiten mit der Funktion Messen
1. Vorbereitende Arbeiten durchführen (siehe Kapitel 8.1, S. 8‑32).
2. Schließung durchführen.
3. Ggf. in einer Auswahl‑Datei speichern.
4. Auf die Schaltfläche „OK" klicken.
Die Maske wird gelöscht.
INFORMATION
Während des Abspeicherns muss die Maske „Messen" ständig angezeigt bleiben. Ist die Maske nicht mehr
sichtbar, wird nicht gespeichert.
Fehler
F04 OS ‑ FEHLER
F05 SK ‑ FEHLER
F06 SS ‑ FEHLER
F07 SK + SS ‑ FEHLER
F09 HK ‑ FEHLER
F10 HS ‑ FEHLER
F11 HK + HS ‑ FEHLER
F12 VK ‑ FEHLER
F13 VW ‑ FEHLER
F14 VK + VW ‑ FEHLER
F16 PROZESSABBRUCH
F17 NICHT EINGEHÄNGT
F22 DETEKTIONSFEHLER
F23 DRUCKEINBRUCH
Tab. 13 Fehlermeldungen im Feld Fehler in der Messmaske
INFORMATION
Erklärung für NO à H: Der NO‑Ausgang der Schnittstelle X2 bzw. X20 wird aktiv (H – High), wenn ein Fehler NO
anliegt. Es liegt dann ein 24‑V‑Signal an.
Ausgabe 05.2021
Erklärung
Speichert die ermittelten Messdaten in einer Datei
Wählt die Datei, in der gespeichert werden soll
Eingabefeld für max. 30 alphanumerische Zeichen
Ausgabe X2
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
08903351
8 Aufbau des PC‑Programms
Ausgabe X20
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
NO à H
Syst.‑Fehler à H
NO à H
NO à H
Syst.‑Fehler à H
8‑43
