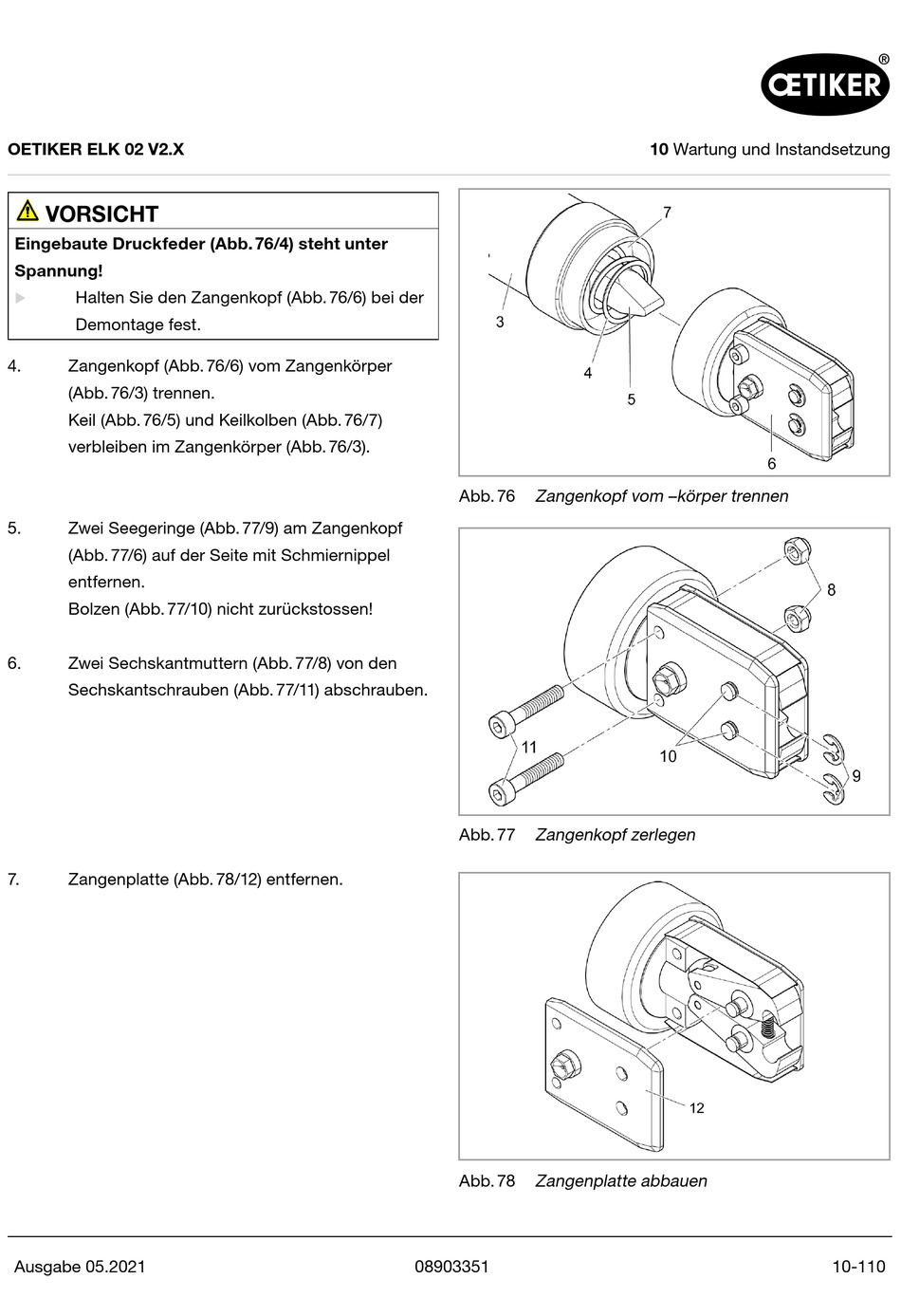

OETIKER ELK 02 V2.X Betriebsanleitung Seite 110

OETIKER ELK 02 V2.X
VORSICHT
Eingebaute Druckfeder (Abb. 76/4) steht unter
Spannung!
Halten Sie den Zangenkopf (Abb. 76/6) bei der

Demontage fest.
4. Zangenkopf (Abb. 76/6) vom Zangenkörper
(Abb. 76/3) trennen.
Keil (Abb. 76/5) und Keilkolben (Abb. 76/7)
verbleiben im Zangenkörper (Abb. 76/3).
5. Zwei Seegeringe (Abb. 77/9) am Zangenkopf
(Abb. 77/6) auf der Seite mit Schmiernippel
entfernen.
Bolzen (Abb. 77/10) nicht zurückstossen!
6. Zwei Sechskantmuttern (Abb. 77/8) von den
Sechskantschrauben (Abb. 77/11) abschrauben.
7. Zangenplatte (Abb. 78/12) entfernen.
Ausgabe 05.2021
Abb. 76 Zangenkopf vom –körper trennen
Zangenkopf zerlegen
Abb. 77
Abb. 78 Zangenplatte abbauen
08903351
10 Wartung und Instandsetzung
10‑110
