Eingabe- /Optionsfeld/
Schaltfläche
• SS‑Haltezeit
• SK‑Haltezeit
Verifizieren

Verifizieren

• Verifizierungswert
• Verifizierungswert‑
Toleranz
• Verifizierungskraft
• Verifizierungskraft‑
Toleranz
Zeit
• Verifizierungskraft‑
Haltezeit
Lesen
Senden
Messen
OK
Abbrechen
Eingabe‑ und Optionsfelder in der Schließdaten‑Einzelansicht

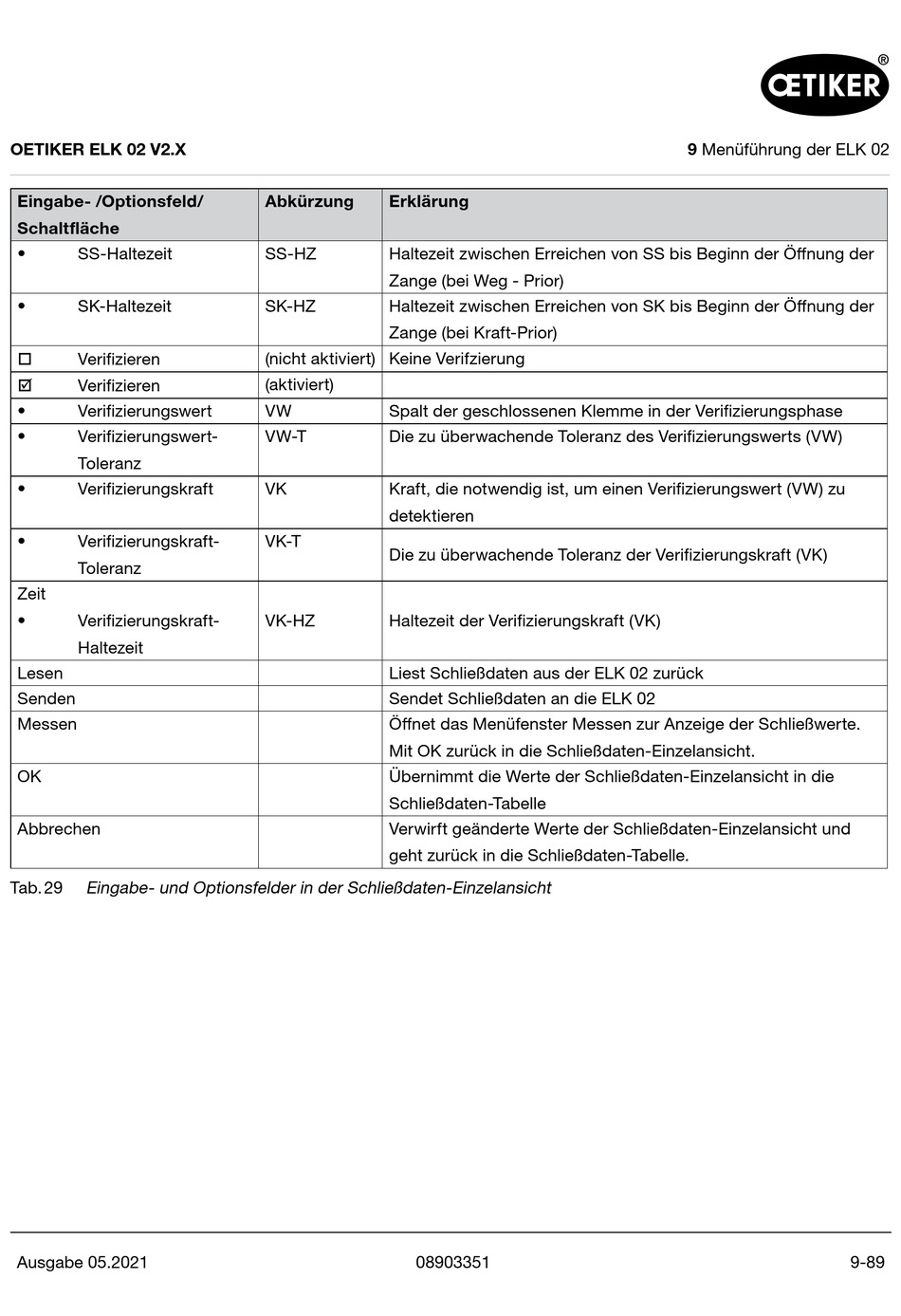

Tab. 29
Ausgabe 05.2021
Abkürzung Erklärung
SS‑HZ Haltezeit zwischen Erreichen von SS bis Beginn der Öffnung der
Zange (bei Weg ‑ Prior)
SK‑HZ Haltezeit zwischen Erreichen von SK bis Beginn der Öffnung der
Zange (bei Kraft‑Prior)
(nicht aktiviert) Keine Verifzierung
(aktiviert)
VW Spalt der geschlossenen Klemme in der Verifizierungsphase
VW‑T Die zu überwachende Toleranz des Verifizierungswerts (VW)
VK Kraft, die notwendig ist, um einen Verifizierungswert (VW) zu
detektieren
VK‑T
Die zu überwachende Toleranz der Verifizierungskraft (VK)
VK‑HZ Haltezeit der Verifizierungskraft (VK)
Liest Schließdaten aus der ELK 02 zurück
Sendet Schließdaten an die ELK 02
Öffnet das Menüfenster Messen zur Anzeige der Schließwerte.
Mit OK zurück in die Schließdaten‑Einzelansicht.
Übernimmt die Werte der Schließdaten‑Einzelansicht in die
Schließdaten‑Tabelle
Verwirft geänderte Werte der Schließdaten‑Einzelansicht und
geht zurück in die Schließdaten‑Tabelle.
