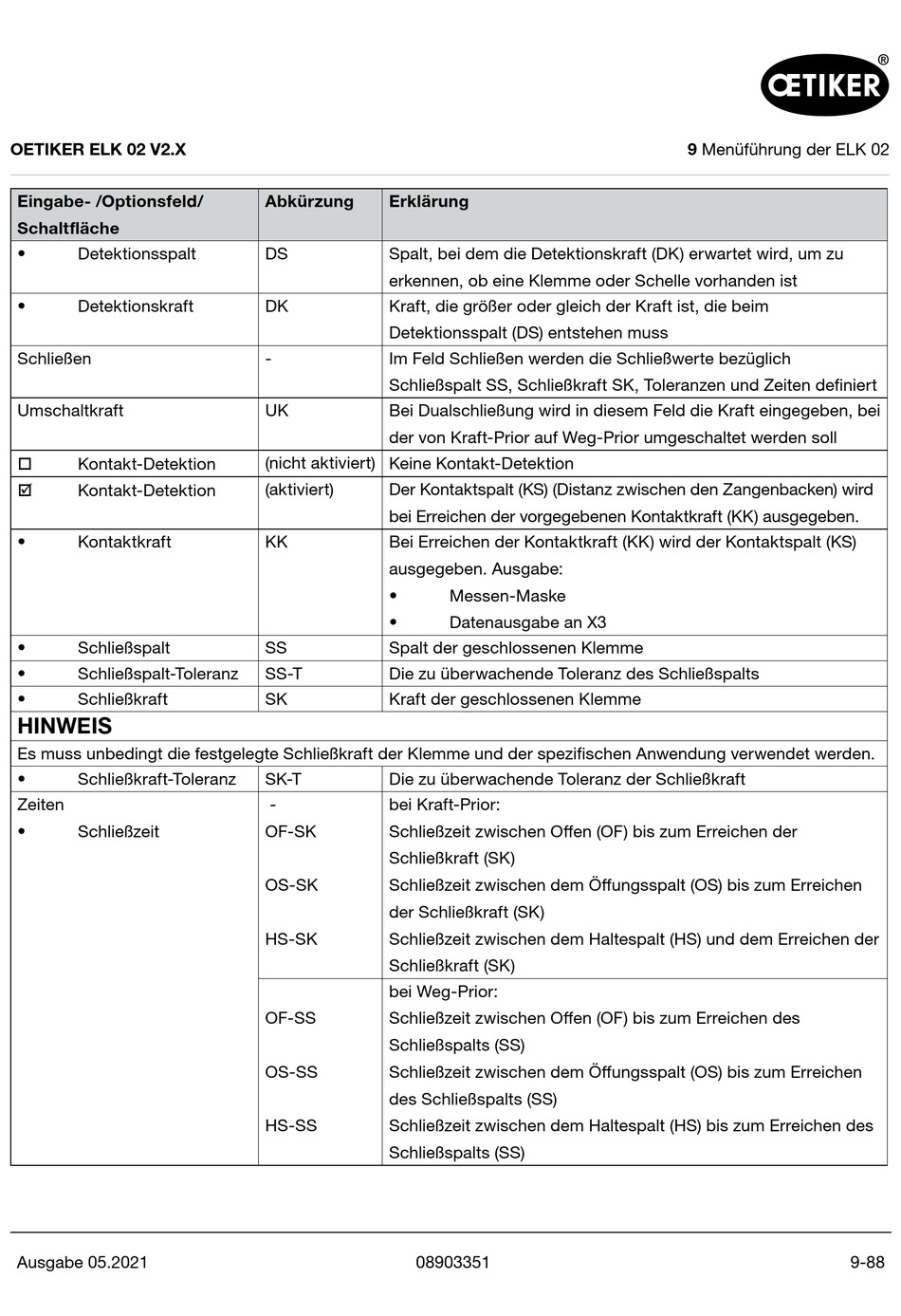

OETIKER ELK 02 V2.X
Eingabe- /Optionsfeld/
Schaltfläche
• Detektionsspalt
• Detektionskraft
Schließen
Umschaltkraft
Kontakt‑Detektion

Kontakt‑Detektion

• Kontaktkraft
• Schließspalt
• Schließspalt‑Toleranz
• Schließkraft
HINWEIS
Es muss unbedingt die festgelegte Schließkraft der Klemme und der spezifischen Anwendung verwendet werden.
• Schließkraft‑Toleranz
Zeiten
• Schließzeit
Ausgabe 05.2021
Abkürzung Erklärung
DS Spalt, bei dem die Detektionskraft (DK) erwartet wird, um zu
erkennen, ob eine Klemme oder Schelle vorhanden ist
DK Kraft, die größer oder gleich der Kraft ist, die beim
Detektionsspalt (DS) entstehen muss
‑ Im Feld Schließen werden die Schließwerte bezüglich
Schließspalt SS, Schließkraft SK, Toleranzen und Zeiten definiert
UK Bei Dualschließung wird in diesem Feld die Kraft eingegeben, bei
der von Kraft‑Prior auf Weg‑Prior umgeschaltet werden soll
(nicht aktiviert) Keine Kontakt‑Detektion
(aktiviert) Der Kontaktspalt (KS) (Distanz zwischen den Zangenbacken) wird
bei Erreichen der vorgegebenen Kontaktkraft (KK) ausgegeben.
KK Bei Erreichen der Kontaktkraft (KK) wird der Kontaktspalt (KS)
ausgegeben. Ausgabe:
•
•
SS Spalt der geschlossenen Klemme
SS‑T Die zu überwachende Toleranz des Schließspalts
SK Kraft der geschlossenen Klemme
SK‑T Die zu überwachende Toleranz der Schließkraft
‑ bei Kraft‑Prior:
OF‑SK Schließzeit zwischen Offen (OF) bis zum Erreichen der
Schließkraft (SK)
OS‑SK Schließzeit zwischen dem Öffungsspalt (OS) bis zum Erreichen
der Schließkraft (SK)
HS‑SK Schließzeit zwischen dem Haltespalt (HS) und dem Erreichen der
Schließkraft (SK)
bei Weg‑Prior:
OF‑SS Schließzeit zwischen Offen (OF) bis zum Erreichen des
Schließspalts (SS)
OS‑SS Schließzeit zwischen dem Öffungsspalt (OS) bis zum Erreichen
des Schließspalts (SS)
HS‑SS Schließzeit zwischen dem Haltespalt (HS) bis zum Erreichen des
Schließspalts (SS)
08903351
Messen‑Maske
Datenausgabe an X3
9 Menüführung der ELK 02
9‑88
