Eingabe-/Optionsfeld
Bei Erreichen des OS einen
Impuls
Bei Erreichen des HS + HK
einen Impuls

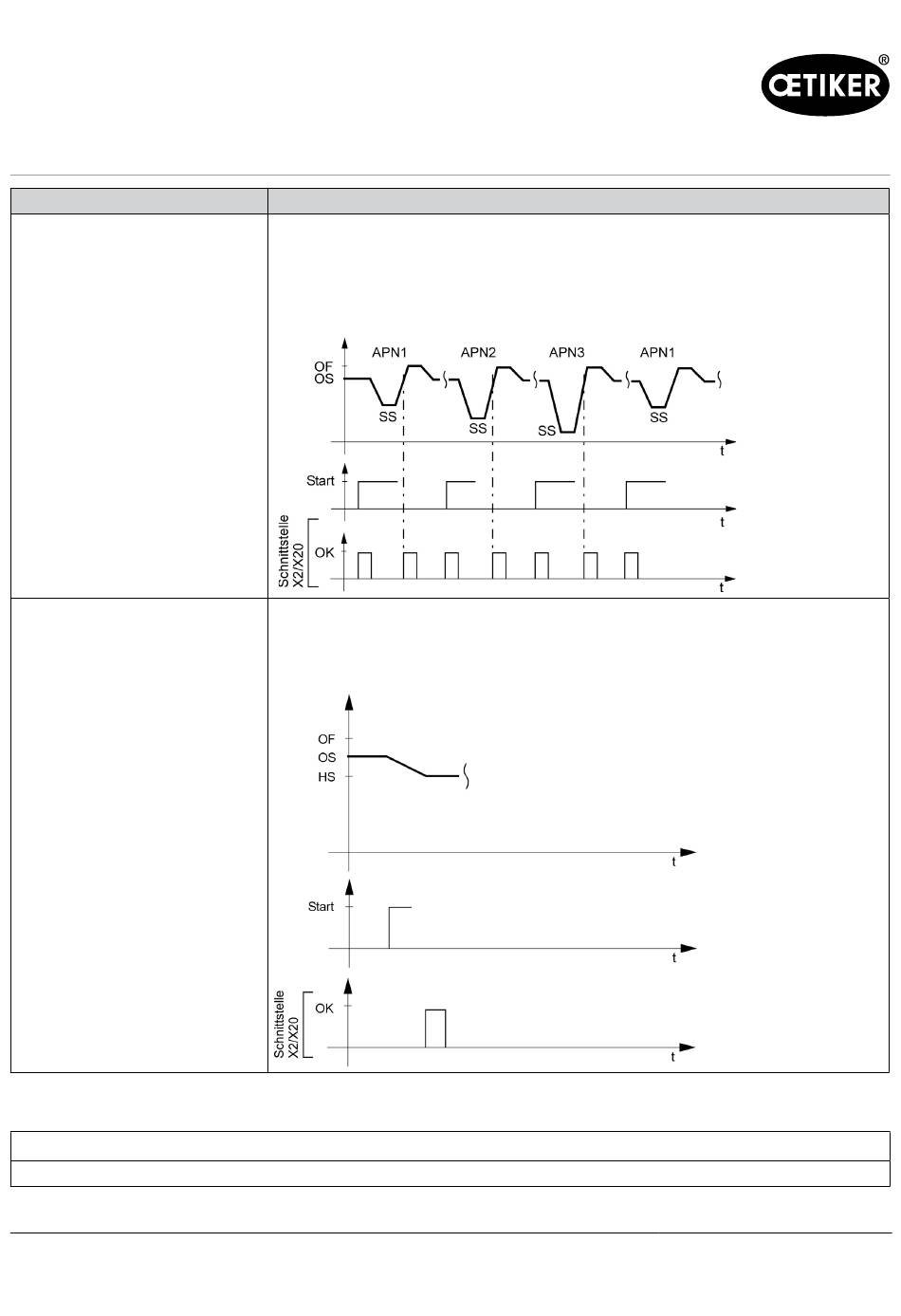

Tab. 20 Systemeinstellungen OK‑Signal
INFORMATION
Bei mehreren aktivierten Funktionen ergänzen sich die Signale.
Ausgabe 05.2021
Erklärung
Bedingungen: „Nach jeder OK‑Schließung" bzw. „am Ende der Sequenz" darf
kein „Dauersignal" vorgegeben sein.
Wird der OS innerhalb seiner OS‑T erreicht, wird ein Impuls ausgegeben.
Vorgabe 500 ms (Bereich 10 ... 1000 ms).
Bedingung: Die Funktion Halten ist vorgewählt. Wird der HS innerhalb der HS‑T
und die HK innerhalb der HK‑T erreicht, wird ein Impuls ausgegeben.
Vorgabe 500 ms (Bereich 10 ... 1000 ms).
