9.4.9 Schließen Step-by-Step
Funktion
Schrittweises Schließen mit den folgenden Varianten, bei
denen jeder Schritt durch „START" ausgelöst wird:
1. von Offen (OF) in Öffnungsspalt (OS)
2. aus Öffnungsspalt (OS) in Halten (HS)
3. von Halten (HS) in Schließen (SS, SK)
4. von Schließen (SS, SK) in Verifizieren (VW, VK)
5. von Verifizieren (VW, VK) in Offen (OF)
6. von Offen (OF) in Öffnungsspalt (OS)
Nach Erreichen der Halte‑, Schließ‑, Verifizier‑Position
werden kontinuierlich die gemessenen Werte HK, HS,
SS, SK bzw. VW, VK am ELK 02‑Display angezeigt.
Ablauf
1. Am PC‑Programm wählen
– „Optionen"
– „Systemeinstellungen"
– „Betriebsart"
– Optionsfeld Step by Step (siehe
Kapitel „Systemeinstellungen der
Betriebsarten", S. 8‑64).
2. Auf Schaltfläche „Senden" klicken.
Werte werden an ELK 02 gesendet.
Schließung auslösen
• Taste START
• Über externe Schnittstelle X2 / X20 auslösen:
– X2: Start / Quitt
– X20: Freigabe und Start
Ausgabe 05.2021

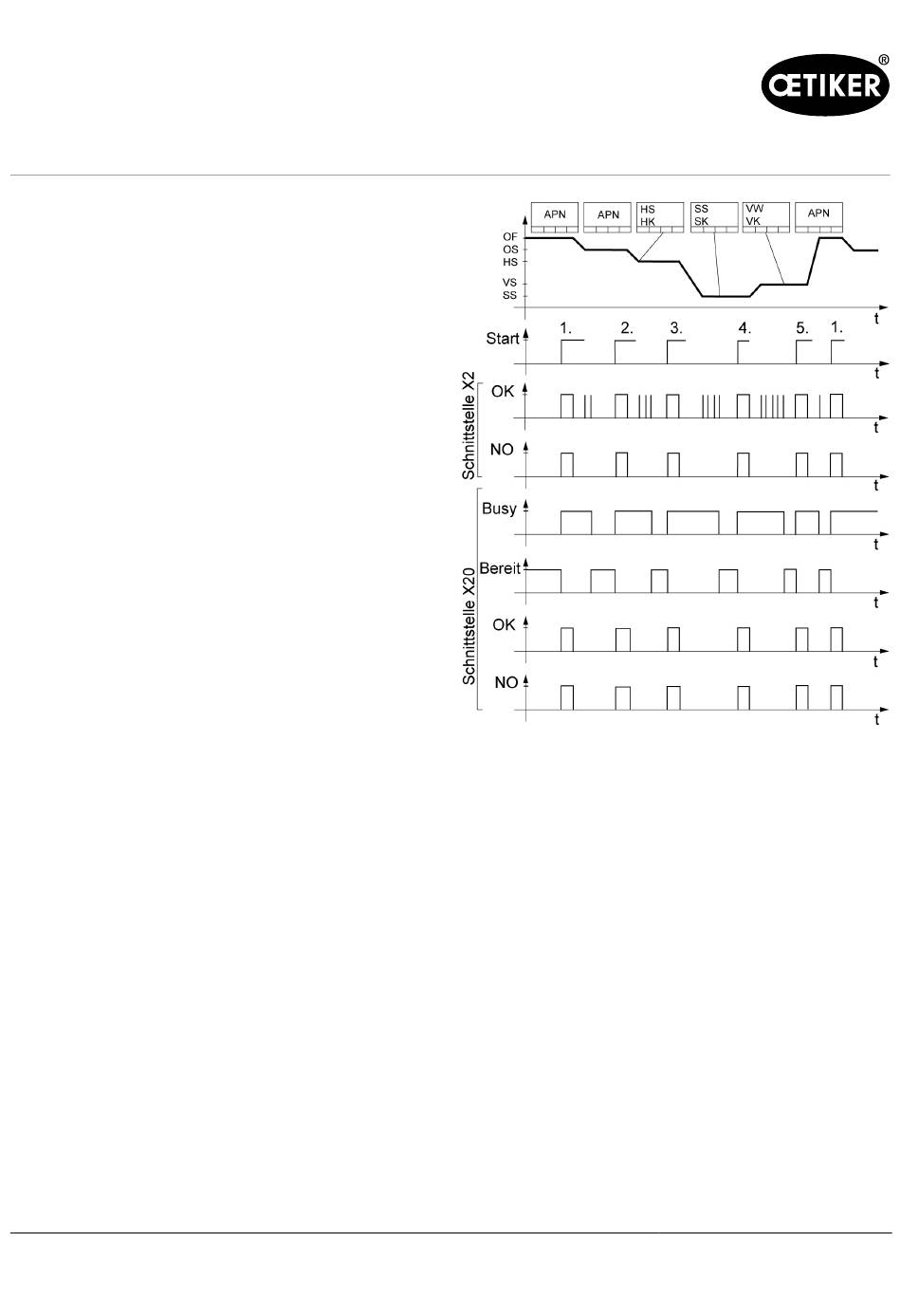

Abb. 72
08903351
