OETIKER ELK 02 V2.X Betriebsanleitung Seite 111

OETIKER ELK 02 V2.X
8. Druckfeder (Abb. 79/14), Abdeckbleche
(Abb. 79/15) und Zangenbacken (Abb. 79/13)
ausbauen.
9. Ersatz‑Zangenbacken (Abb. 79/13)
und Druckfeder (Abb. 79/14) aus
Zangenbacken‑Ersatzkit mit Spezialfett
RENOLIT LX‑EP 2 (RENOLIT Duraplex EP 2)
einfetten und montieren.
10. Zangenplatte (Abb. 78/12) aufsetzen. Beidseitige
Abdeckbleche (Abb. 79/15) in die Nuten
(Abb. 79/16) der Zangenplatten einführen.
11. Gängigkeit der Zangenbacken (Abb. 79/13)
prüfen.
12. Zangenkopf (Abb. 76/6) auf den Zangenkörper
(Abb. 76/3) schrauben und mit Kontermutter
(Abb. 75/1) sichern.
Der Keil (Abb. 76/5) muss dabei zwischen den
beiden Zangenbacken zu liegen kommen.
Ausgabe 05.2021

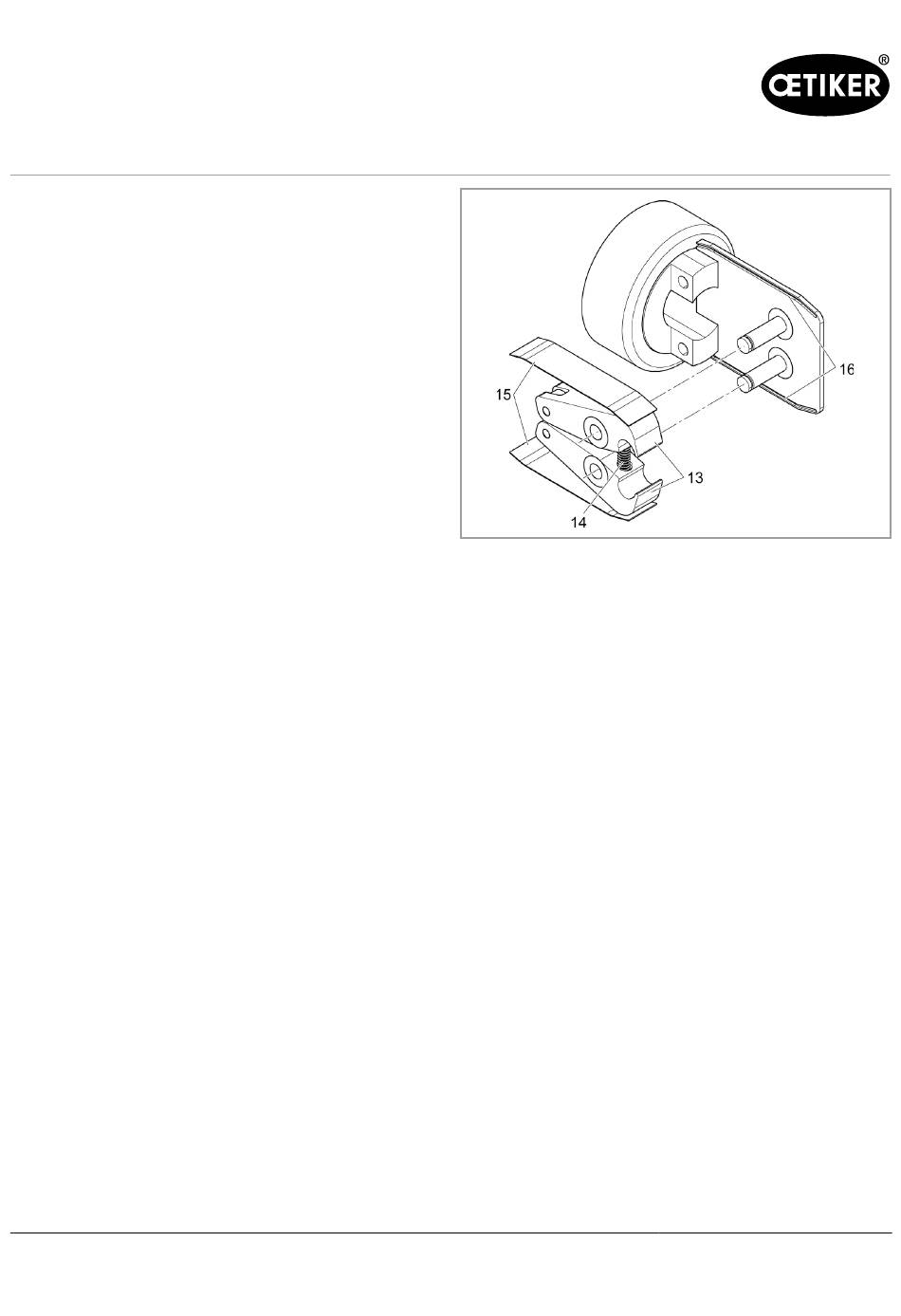

Abb. 79 Zangenbacken ausbauen
08903351
10 Wartung und Instandsetzung
10‑111
