Spalttest
Der Spalttest prüft das Einmessen der Zangengeometrie. Vier Spalttests müssen unter Verwendung der Prüflehre
entsprechend der vorgegebenen Anzeige‑Sequenz abgearbeitet werden.

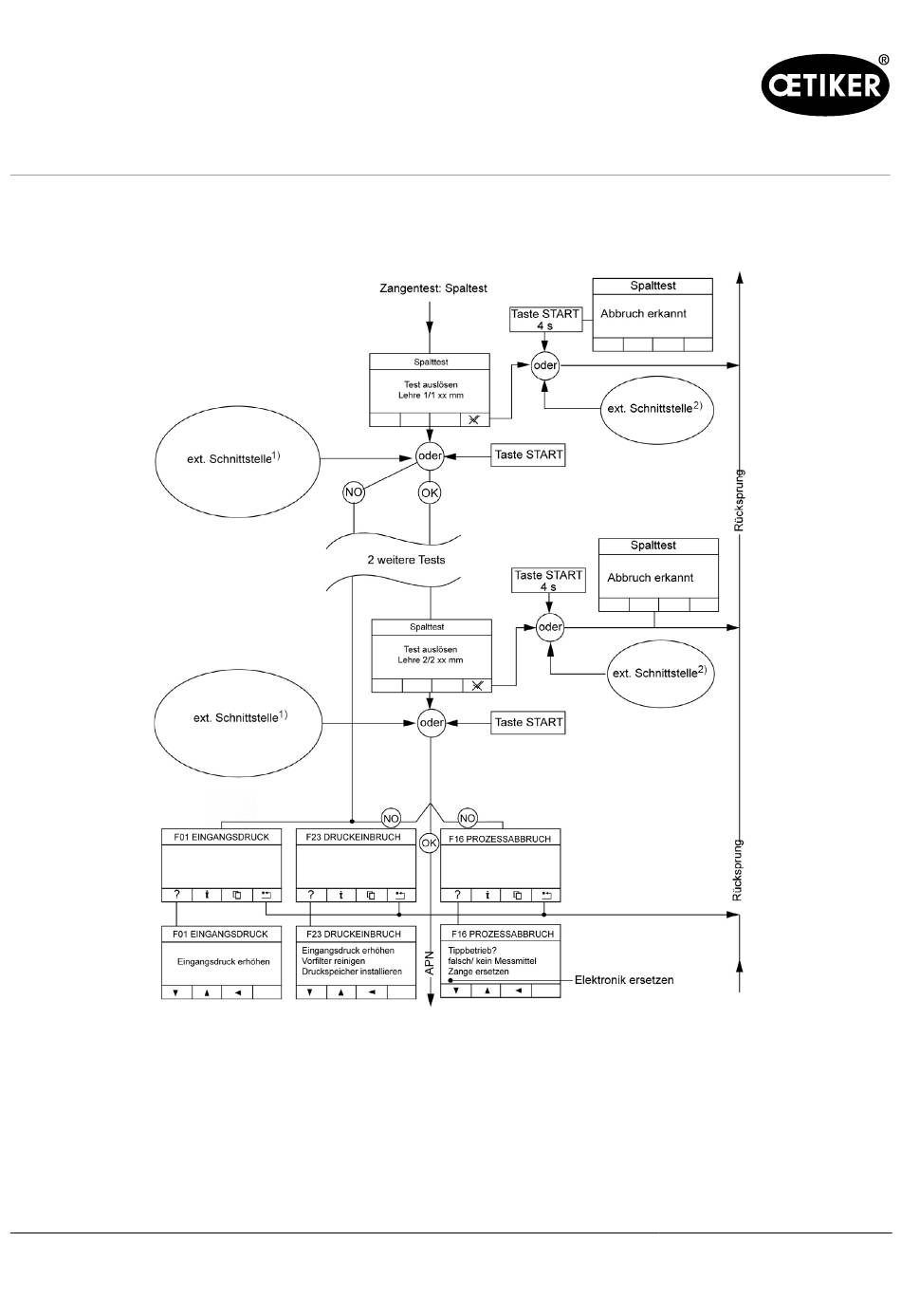

Funktionsablauf beim Spalttest
Abb. 55
Externe Schnittstelle X2/X20 kann über Menü „Systemeinstellungen" – „Sonstiges" gewählt werden
1) – X2: Start/Quitt (Impuls)
– X20: Freigabe und Start (Impuls)
Ausgabe 05.2021
2) – X2: Start/Quitt 4 s
– X20: Funktion 4 s
