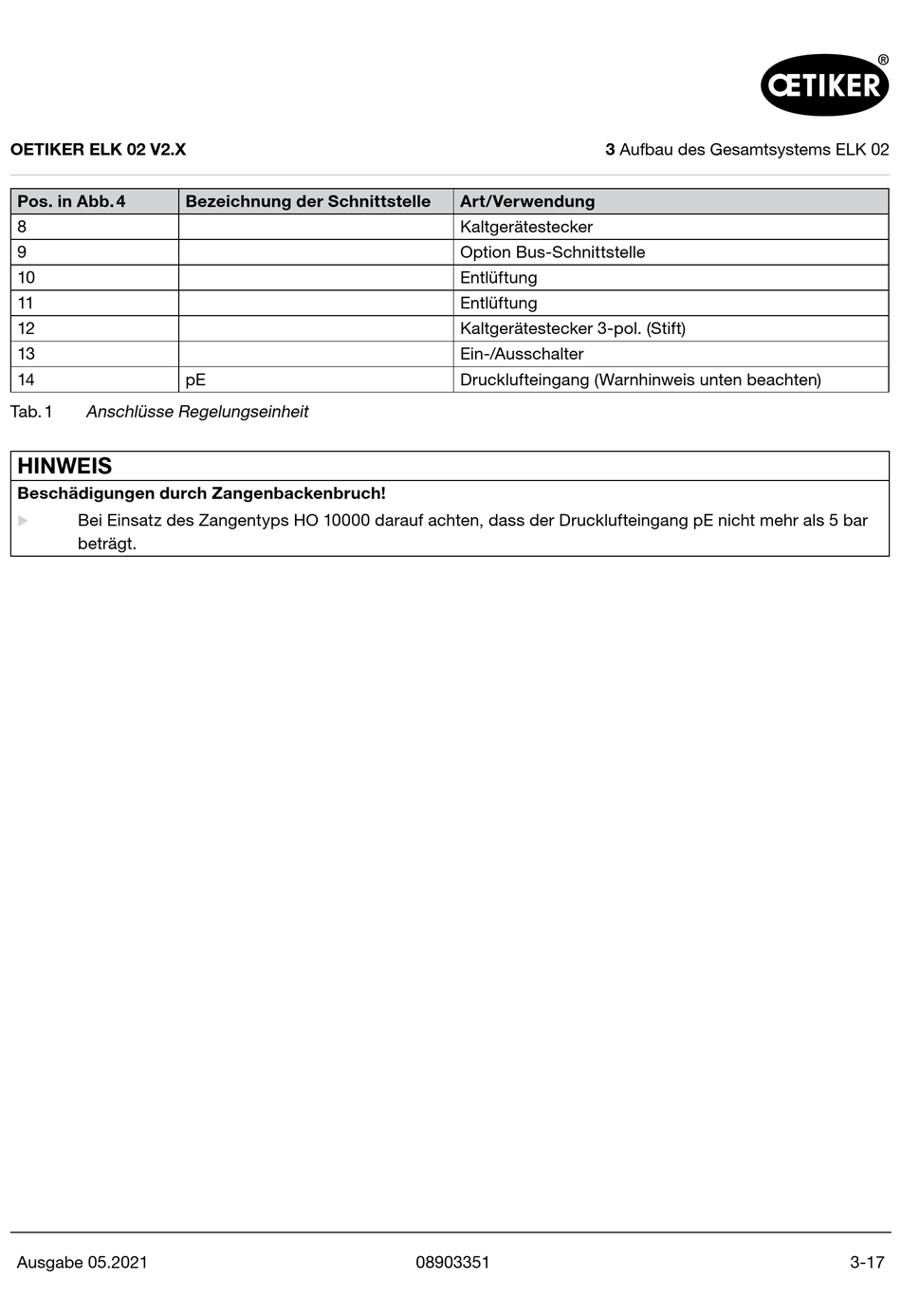

OETIKER ELK 02 V2.X
Pos. in Abb. 4
8
9
10
11
12
13
14
Anschlüsse Regelungseinheit
Tab. 1
HINWEIS
Beschädigungen durch Zangenbackenbruch!
Bei Einsatz des Zangentyps HO 10000 darauf achten, dass der Drucklufteingang pE nicht mehr als 5 bar
beträgt.
Ausgabe 05.2021
Bezeichnung der Schnittstelle
pE
Art/Verwendung
Kaltgerätestecker
Option Bus‑Schnittstelle
Entlüftung
Entlüftung
Kaltgerätestecker 3‑pol. (Stift)
Ein‑/Ausschalter
Drucklufteingang (Warnhinweis unten beachten)
08903351
3 Aufbau des Gesamtsystems ELK 02
3‑17
