Betriebsbereitschaft herstellen
Rechnereinheit anschließen und einschalten
Bevor Sie die Rechnereinheit am Netz anschließen, müssen für den Betrieb die
Bedieneinheit (s. Gerätehandbuch "Bedieneinheit") und evtl. Peripheriegeräte (s.
Kap. 3) angeschlossen werden:
1. Stecken Sie die Verbindungskabel in die entsprechenden Buchsen auf der
Schnittstellenseite der Rechnereinheit (siehe Kapitel 3.1 und 3.2.)
2. Bevor Sie das Gerät an das Netz anschließen, beachten Sie die folgenden In-
formationen zur Stromversorgung und zum Potenzialausgleich.
Da die Rechnereinheit keinen Netzschalter besitzt, geht sie unmittelbar durch
Einstecken des Netzsteckers in Betrieb.
Stromversorgung
Kaltgerätebuchse bei
AC-Stromversorgung
(optional Schraub-
klemme bei DC-
Stromversorgung)

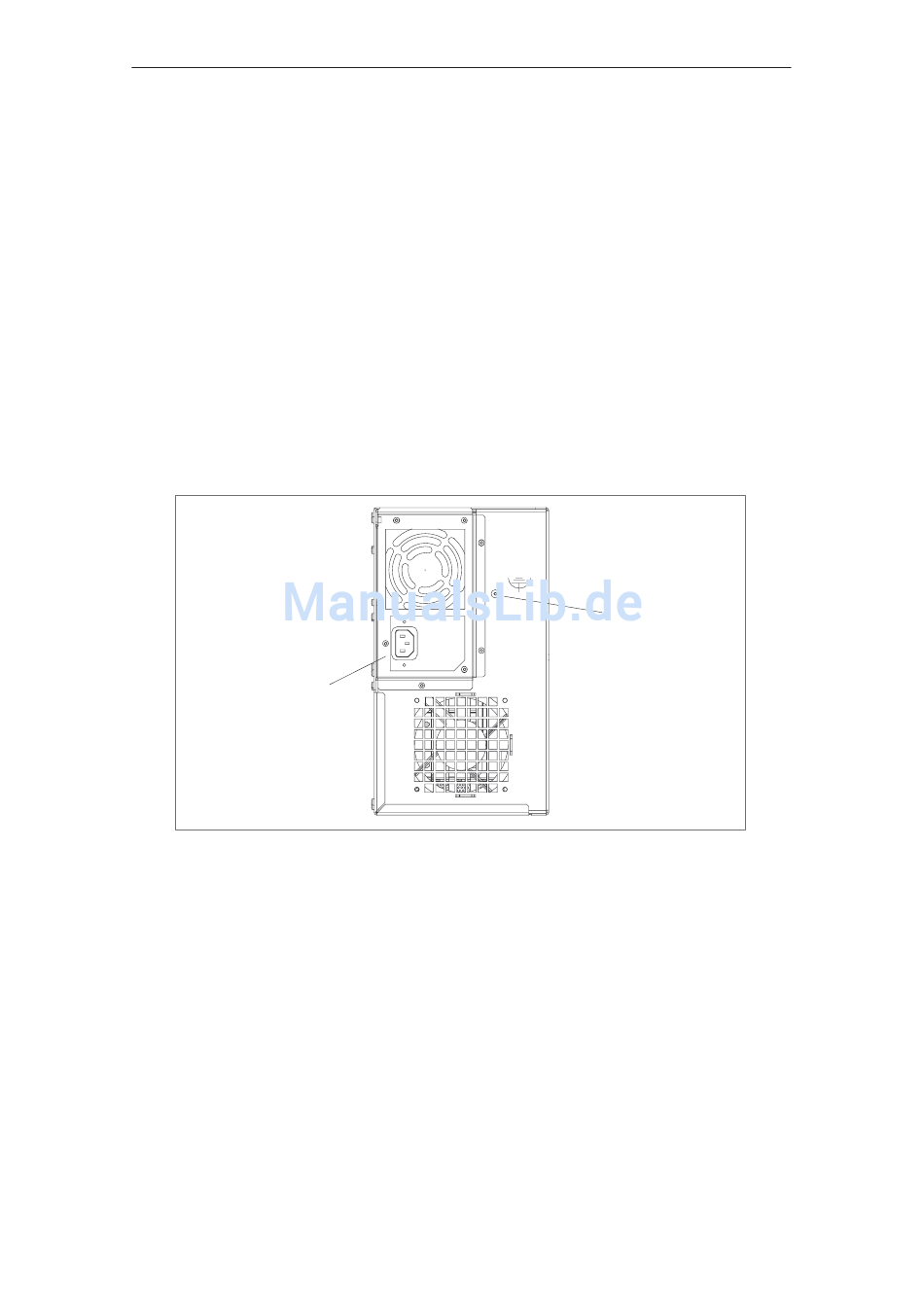

Bild 2-1
Stromversorgungsanschluss
Die AC-Stromversorgung der Rechnereinheit ist für 120/240V-Netze ausgelegt.
Die Stromversorgung hat einen Weitbereichseingang. Die Einstellung des Span-
nungsbereichs ist nicht notwendig.
Die DC-Stromversorgung der Rechnereinheit ist für 24V-Netze ausgelegt.
Netzanschluss
Das Gerät ist für den Betrieb an geerdeten Stromversorgungsnetzen vorgesehen
(TN-Netze nach VDE 0100 Teil 300 bzw. IEC 364-3).
Der Betrieb über nicht geerdete oder über Impedanz geerdete Netze (IT-Netze) ist
nicht vorgesehen.
SIMATIC Panel PC 870, Gerätehandbuch
Ausgabe 12/01
Rechnereinheit in Betrieb nehmen
Potenzial-
ausgleichsanschluss
2-3
