français
► S'assurer que les composants suivants sont
en bon état de fonctionnement :
– Débroussailleuse,
– Capot protecteur,
– Tête faucheuse ou outil de coupe métalli‐
que, 4.6.3 ou
► Nettoyer la débroussailleuse,
► Monter le guidon,
► Choisir la combinaison d'outil de coupe, de
capot protecteur et de système de portage,
20.
► Monter le capot protecteur,
► Monter la tête faucheuse ou l'outil de coupe
métallique, 6.3.1 ou
► Procéder au ravitaillement en carburant de la
débroussailleuse,
► Mettre le système de portage et l'ajuster,
7.1.
► Régler le guidon,
► Équilibrer la débroussailleuse,
► Contrôler les éléments de commande,
10.1.
► Si ces opérations ne peuvent pas être exécu‐
tées : ne pas utiliser la débroussailleuse, mais
consulter un revendeur spécialisé STIHL.

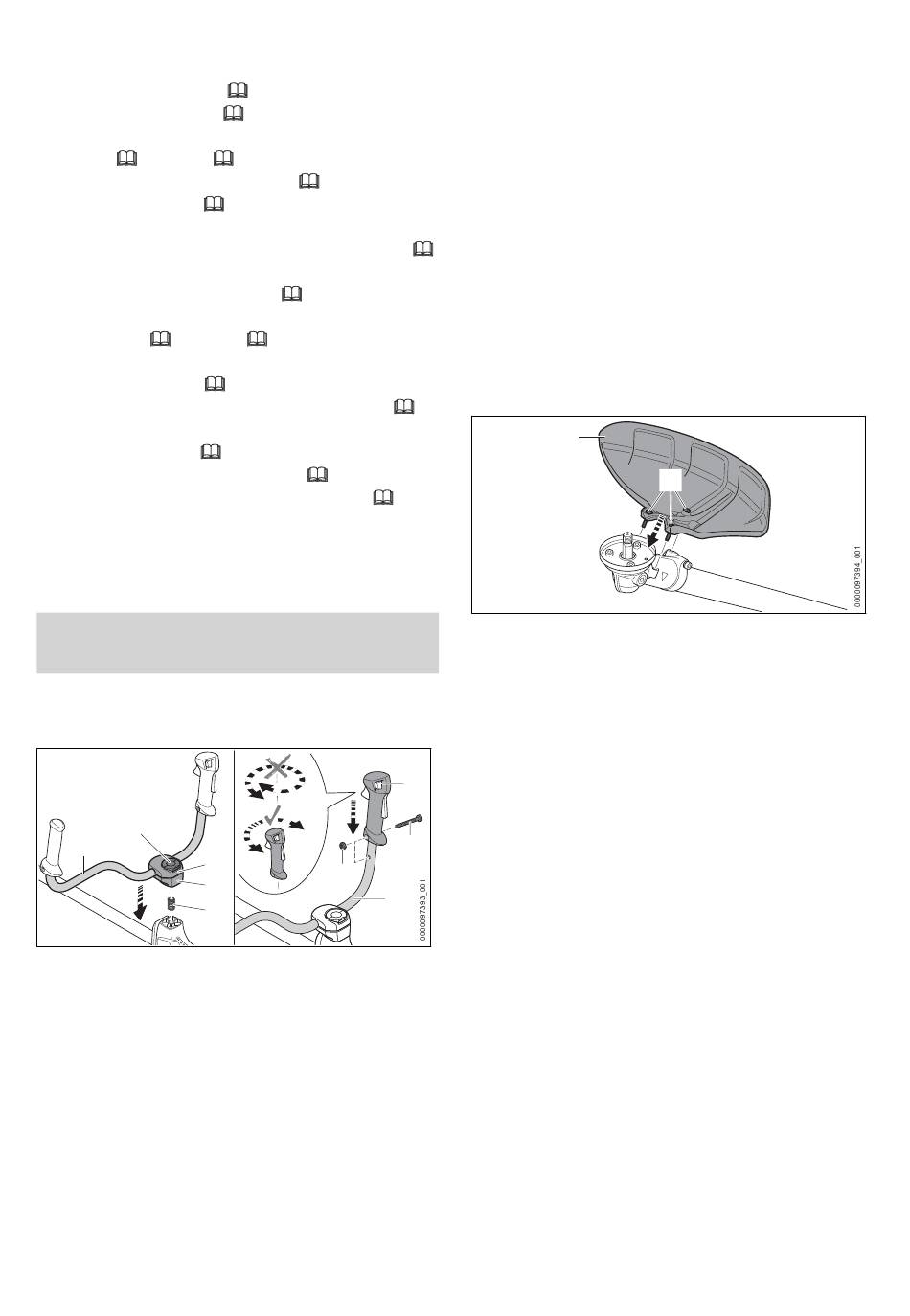

6 Assemblage de la débrous‐
sailleuse
6.1

Montage du guidon

► Arrêter le moteur.
1
2
► Relever l'étrier de la vis à garrot (1) et tourner
dans le sens des aiguilles d'une montre jus‐
qu'à ce que le guidon (2) soit encore seule‐
ment légèrement serré.
► Mettre le ressort (5) dans la mâchoire de ser‐
rage inférieure (4).
► Appliquer les mâchoires de serrage (3 et 4)
sur le tube et visser légèrement la vis à gar‐
rot (1).
► Faire pivoter le guidon (2) vers le haut.
► Serrer la vis à garrot (1) et rabattre l'étrier.
► Dévisser la vis (6).
► Placer la poignée de commande (8) sur le gui‐
don (2) de telle sorte que le trou de la poignée
36
4.6.1.
4.6.2.
4.6.4.
15.1.
6.1.
6.2.
6.4.
8.2.
7.2.
7.3.
3
7
4
5
de commande coïncide avec le trou du guidon
et que la gâchette de commande soit orientée
en direction du carter de réducteur.
Au cours de cette opération, ne pas faire pivo‐
ter la poignée de commande (8).
► Monter l'écrou (7).
► Visser et serrer fermement la vis (6).
Le guidon ne doit plus être démonté.
6.2 Montage et démontage du
capot protecteur et de la butée
6.2.1 Montage du capot protecteur pour
têtes faucheuses ou pour outils de
coupe métalliques et de la butée
► Arrêter le moteur.
1
► Poser le capot protecteur (1) sur le carter de
réducteur.
► Visser les vis (2) et les serrer à un couple de
10 Nm.
6.2.2 Démontage du capot protecteur pour
têtes faucheuses ou pour outils de
coupe métalliques et de la butée
8
► Arrêter le moteur.
► Dévisser les vis.
► Enlever le capot protecteur.
6
6.2.3 Montage du capot protecteur pour
couteau de broyage
2
Pour le montage du capot protecteur, il est
nécessaire de monter un support spécial sur le
tube. Le support se fixe sur le tube à l'aide de vis
spéciales et d'un outil spécial.
► Arrêter le moteur.
► Si le support pour ce capot protecteur n'est
pas encore monté sur le tube : faire monter le
support par un revendeur spécialisé STIHL.
6 Assemblage de la débroussailleuse
2
0458-856-7621-A
