français
ploi de l'outil de coupe employé ou sur l'em‐
ballage de l'outil de coupe employé.
■ Lors du nettoyage ou de la maintenance des
outils de coupe, l'utilisateur risque de se cou‐
per en entrant en contact avec les tranchants
acérés. L'utilisateur risque d'être blessé.
► Porter des gants de travail en
matière résistante.
5
Préparatifs avant l'utilisa‐
teur de la débroussailleuse
5.1
Préparatifs avant l'utilisation de
la débroussailleuse
Avant chaque utilisation, effectuer impérative‐
ment les opérations suivantes :
► S'assurer que les composants suivants sont
en bon état de fonctionnement :
– Débroussailleuse,
– Capot protecteur,
– Tête faucheuse ou outil de coupe métalli‐
que,
4.6.3 ou
► Nettoyer la débroussailleuse,
► Monter le guidon,
► Choisir la combinaison d'outil de coupe, de
capot protecteur et de système de portage,
20.
► Monter le capot protecteur,
► Monter la tête faucheuse ou l'outil de coupe
métallique,
6.3.1 ou
► Procéder au ravitaillement en carburant de la
débroussailleuse,
► Mettre le système de portage et l'ajuster,
7.1.
► Régler le guidon,
► Équilibrer la débroussailleuse,
► Contrôler les éléments de commande,
10.1.
► Si ces opérations ne peuvent pas être exécu‐
tées : ne pas utiliser la débroussailleuse, mais
consulter un revendeur spécialisé STIHL.
6
Assemblage de la débrous‐
sailleuse
6.1

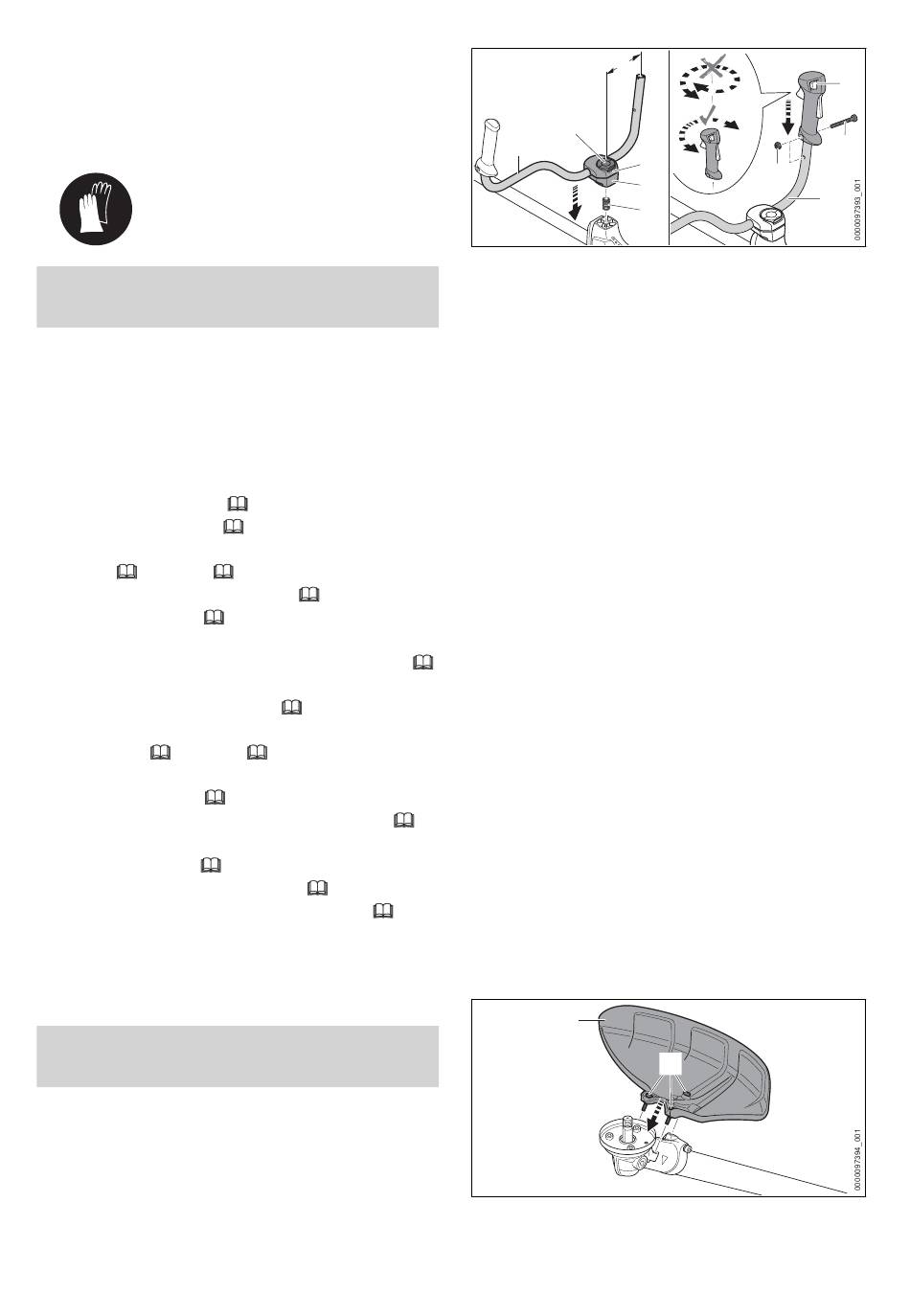

Montage du guidon
► Arrêter le moteur.
36
4.6.1.
4.6.2.
4.6.4.
15.1.
6.1.
6.2.
6.4.
8.2.
7.2.
7.3.
5 Préparatifs avant l'utilisateur de la débroussailleuse
1
2
► Relever l'étrier de la vis à garrot (1) et tourner
dans le sens des aiguilles d'une montre jus‐
qu'à ce que le guidon (2) soit encore seule‐
ment légèrement serré.
► Mettre le ressort (5) dans la mâchoire de ser‐
rage inférieure (4).
► Appliquer les mâchoires de serrage (3 et 4)
sur le tube et visser légèrement la vis à gar‐
rot (1).
► Faire pivoter le guidon (2) vers le haut et le
positionner de telle sorte que la distance (A)
soit égale à 16 cm.
Ne pas fixer le guidon (2) en le serrant sur la
partie coudée.
► Serrer la vis à garrot (1) et rabattre l'étrier.
► Dévisser la vis (6).
► Placer la poignée de commande (8) sur le gui‐
don (2) de telle sorte que le trou de la poignée
de commande coïncide avec le trou du guidon
et que la gâchette de commande soit orientée
en direction du carter de réducteur.
Au cours de cette opération, ne pas faire pivo‐
ter la poignée de commande (8).
► Monter l'écrou (7).
► Visser et serrer fermement la vis (6).
Le guidon ne doit plus être démonté.
6.2
Montage et démontage du
capot protecteur et de la butée
6.2.1
Montage du capot protecteur et de la
butée
► Arrêter le moteur.
1
► Poser le capot protecteur (1) sur le carter de
réducteur.
A
3
7
4
5
2
0458-844-7501-A
8
6
2
