français
► Poser la rondelle de pression (3) sur l'outil de
coupe métallique (4) de telle sorte que la face
bombée soit orientée vers le haut.
► Poser le bol glisseur (2) sur la rondelle de
pression (3) de telle sorte que le côté fermé
soit orienté vers le haut.
► Glisser le mandrin de calage (7) jusqu'en
butée dans l'orifice et le maintenir enfoncé.
► Faire tourner l'outil de coupe métallique (4)
dans le sens inverse des aiguilles d'une mon‐
tre jusqu'à ce que le mandrin de calage (7)
s'encliquette.
L'arbre (6) est bloqué.
► Visser et serrer fermement l'écrou (1) en tour‐
nant dans le sens inverse des aiguilles d'une
montre.
► Enlever le mandrin de calage (7).
6.4.2

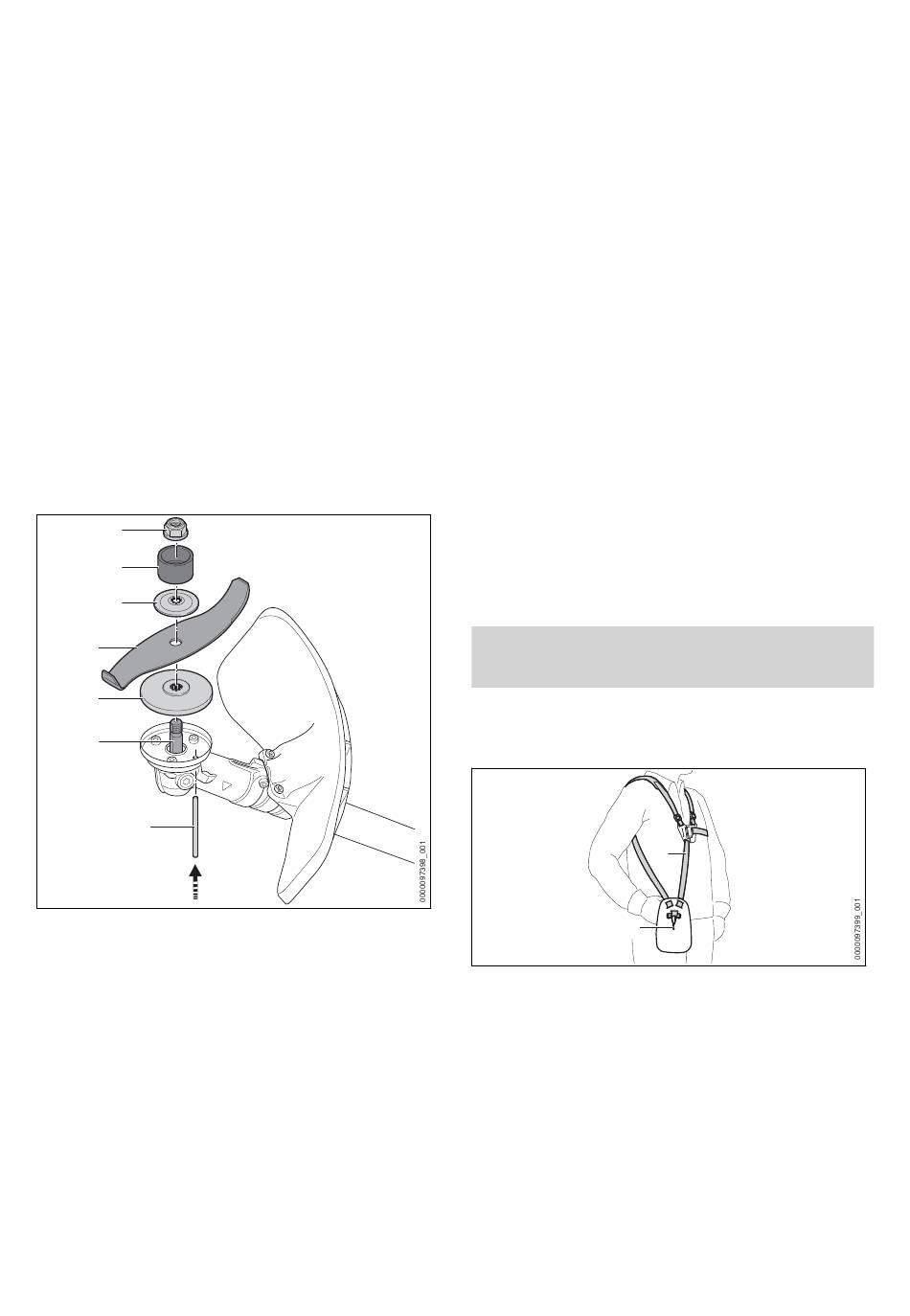

Montage d'un couteau à taillis ou d'un
couteau de broyage
► Arrêter le moteur.
1
2
3
4
5
6
7
► Poser le disque de pression (5) sur l'arbre (6)
de telle sorte que le côté de plus petit diamè‐
tre soit orienté vers le haut.
► Poser l'outil de coupe métallique (4) sur le dis‐
que de pression (5). Si l'on utilise un couteau
de broyage : le positionner de telle sorte que
les tranchants soient orientés dans le sens
opposé au réducteur, en direction de
l'écrou (1).
► Poser la rondelle de pression (3) sur l'outil de
coupe métallique (4) de telle sorte que la face
bombée soit orientée vers le haut.
► Poser l'anneau de protection (2) sur la ron‐
delle de pression (3) de telle sorte que l'ouver‐
ture soit orientée vers le haut.
38
7 Réglage de la débroussailleuse selon l'utilisateur
► Glisser le mandrin de calage (7) jusqu'en
butée dans l'orifice et le maintenir enfoncé.
► Faire tourner l'outil de coupe métallique (4)
dans le sens inverse des aiguilles d'une mon‐
tre jusqu'à ce que le mandrin de calage (7)
s'encliquette.
L'arbre (6) est bloqué.
► Visser et serrer fermement l'écrou (1) en tour‐
nant dans le sens inverse des aiguilles d'une
montre.
► Enlever le mandrin de calage (7).
6.4.3
Démontage d'un outil de coupe métal‐
lique
► Arrêter le moteur.
► Glisser le mandrin de calage jusqu'en butée
dans l'orifice et le maintenir enfoncé.
► Faire tourner l'outil de coupe métallique dans
le sens des aiguilles d'une montre jusqu'à ce
que le mandrin de calage s'encliquette.
L'arbre est bloqué.
► Dévisser l'écrou en tournant dans le sens des
aiguilles d'une montre.
► Démonter les pièces de fixation, l'outil de
coupe métallique et le disque de pression.
► Enlever le mandrin de calage.
7
Réglage de la débroussail‐
leuse selon l'utilisateur
7.1
Bouclage et ajustage du har‐
nais double
2
► Mettre le harnais double (1).
► Ajuster le harnais double (1) de telle sorte que
le mousqueton (2) se trouve environ à une lar‐
geur de main en dessous de la hanche droite.
7.2
Réglage du guidon
Le guidon peut être réglé dans différentes posi‐
tions, suivant la taille de l'utilisateur.
► Arrêter le moteur.
► Accrocher la réglette de suspension à trous de
la débroussailleuse au mousqueton du sys‐
tème de portage.
1
0458-856-7621-A
