Nederlands
Storing
De motor bereikt het
maximumtoerental
niet.
18.2

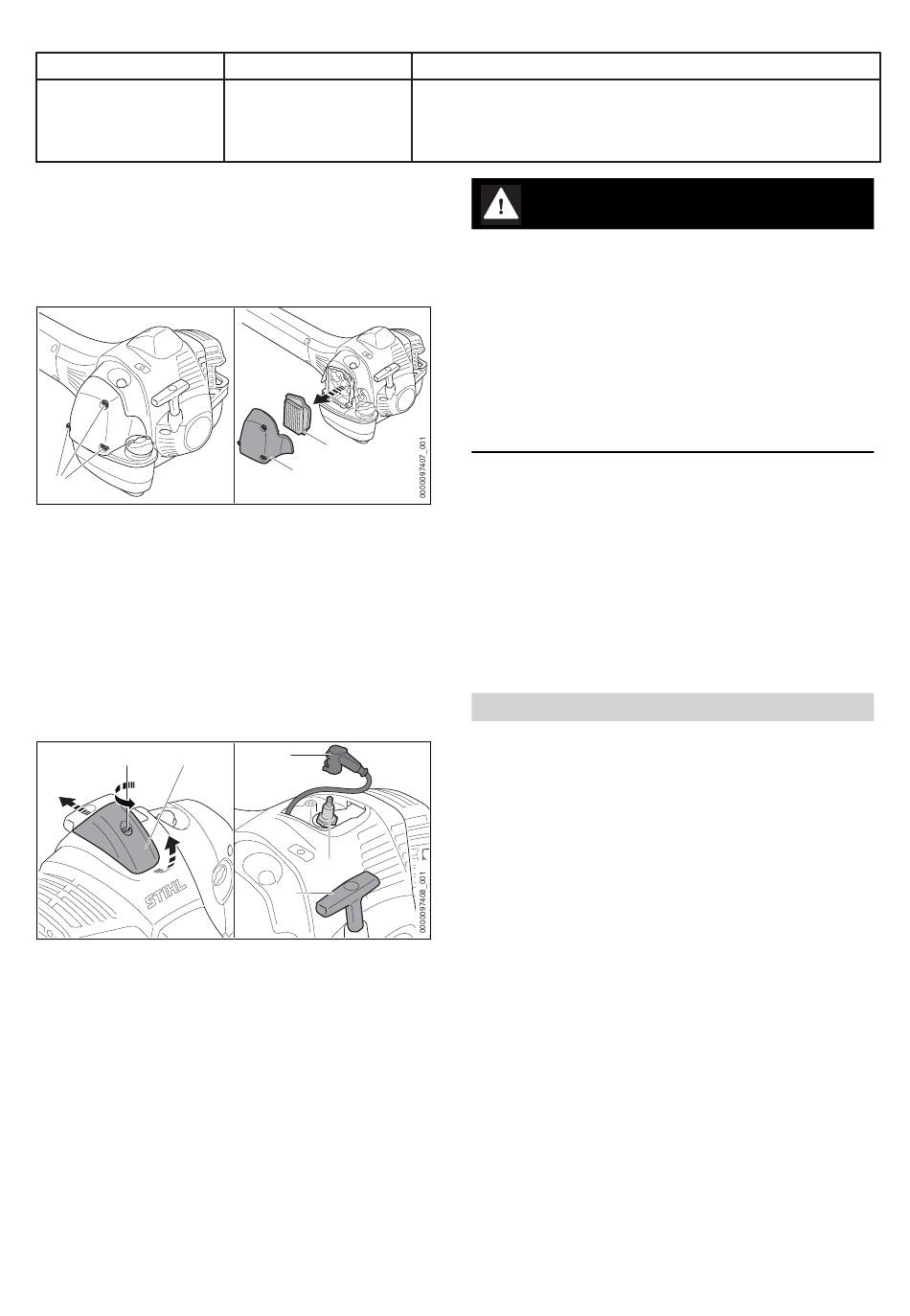

Het luchtfilter vervangen

Het luchtfilter kan niet worden gereinigd. Als het
motorvermogen afneemt of het luchtfilter bescha‐
digd is, moet het luchtfilter worden vervangen.
► Schakel de motor uit.
1
► De bouten (1) losdraaien en het filterdeksel (2)
verwijderen.
► De omgeving rondom het luchtfilter (3) met
een vochtige doek of een kwast reinigen.
► Het luchtfilter (3) verwijderen.
► Een nieuw luchtfilter (3) plaatsen.
► Het filterdeksel (2) aanbrengen.
► De bouten (1) aanbrengen en vastdraaien.
18.3

Verbrandingskamer ventileren

1 2
► Draai de schroef (1) linksom.
► Til de afdekkap (2) op en schuif deze naar
achteren.
► Trek de bougiestekker (3) los.
► Draai de bougie (4) los.
► Droog de bougie (4).
22
Oorzaak
De motorzeis is niet
correct op de omge‐
vingsomstandighe‐
den aangepast.
3
2
3
4
5
Oplossing
► De motorzeis kalibreren.
WAARSCHUWING
■ Als bij een losgetrokken bougiestekker de
starthandgreep wordt uitgetrokken, kunnen
vonken ontsnappen. Vonken kunnen in een
makkelijk brandbare of explosieve omgeving
brand of een explosie veroorzaken. Personen
kunnen ernstig of dodelijk letsel oplopen en er
kan materiële schade ontstaan.
► Druk de stopschakelaar in en houd deze
ingedrukt voordat de starthandgreep wordt
uitgetrokken.
► Druk de stopschakelaar in en houd deze
ingedrukt.
► Trek de starthandgreep (5) meerdere malen
uit en laat deze vieren.
De verbrandingskamer is geventileerd.
► Breng de bougie (4) aan en draai deze stevig
vast.
► Druk de bougiestekker (3) stevig vast.
► Monteer de afdekkap (2) en draai de bout (1)
vast.

19 Technische gegevens

19.1 Motorzeis STIHL FS 511 C-M
– Cilinderinhoud: 51,6 cm³
– Vermogen volgens ISO 8893: 2,4 kW (3,3 pk)
bij 9500 1/min
– Stationair toerental: 2500 1/min
– Maximaal toerental van de uitgaande as:
7890 1/min
– Vrijgegeven bougies: NGK BPMR7A van
STIHL
– Elektrodeafstand van de bougie: 0,5 mm
– Gewicht bij een lege brandstoftank, zonder
snijgarnituur en beschermkap: 10,2 kg
– Lengte zonder snijgarnituur: 1760 mm
– Maximale inhoud brandstoftank: 990 cm³
(0,99 l)
19.2 Motorzeis STIHL FS 561 C-M
– Cilinderinhoud: 57,1 cm³
– Vermogen volgens ISO 8893: 2,8 kW (3,8 pk)
bij 9500 1/min
– Stationair toerental: 2500 1/min
– Maximaal toerental van de uitgaande as:
7890 1/min
19 Technische gegevens
