19 Caractéristiques techniques

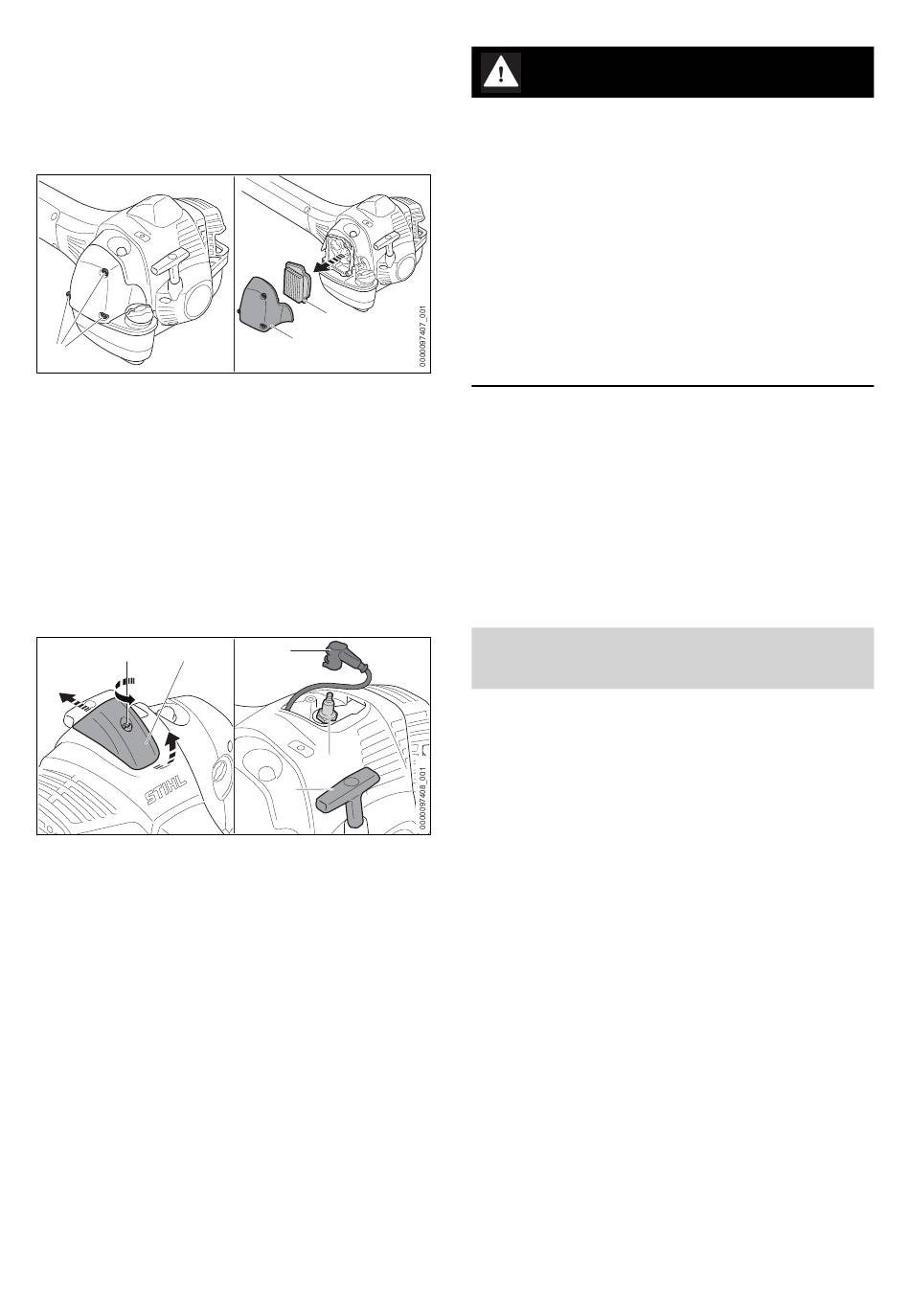

18.2 Remplacement du filtre à air
Le filtre à air ne peut pas être nettoyé. Si la puis‐
sance du moteur baisse ou si le filtre à air est
endommagé, le filtre à air doit être remplacé.
► Arrêter le moteur.
1
► Dévisser les vis (1) et enlever le couvercle de
filtre (2).
► Nettoyer la zone située autour du filtre à air (3)
avec un chiffon humide ou un pinceau.
► Sortir le filtre à air (3).
► Monter le filtre à air (3) neuf.
► Mettre le couvercle de filtre (2) en place.
► Visser et serrer fermement les vis (1).
18.3 Ventilation de la chambre de
combustion
1 2
► Tourner la vis (1) dans le sens inverse des
aiguilles d'une montre.
► Soulever le recouvrement (2) et le pousser
vers l'arrière.
► Enlever le contact de câble d'allumage (3) de
la bougie.
► Dévisser la bougie (4).
► Sécher la bougie (4).
0458-856-7621-A
3
2
3
4
5
AVERTISSEMENT
■ Lorsqu'on tire sur la poignée de lancement
alors que le contact de câble d'allumage est
débranché de la bougie, des étincelles peu‐
vent jaillir à l'extérieur du moteur. Dans un
environnement contenant des matières facile‐
ment inflammables ou explosives, les étincel‐
les risquent de causer des incendies et des
explosions. Cela peut causer des dégâts
matériels et des personnes risquent de subir
des blessures graves, voire mortelles.
► Appuyer sur le bouton d'arrêt et le maintenir
enfoncé avant de tirer sur la poignée de
lancement.
► Appuyer sur le bouton d'arrêt et le maintenir
enfoncé.
► Tirer à plusieurs reprises sur la poignée de
lancement (5) et la guider à la main au retour.
La chambre de combustion est ainsi ventilée.
► Visser la bougie (4) et la serrer fermement.
► Emboîter fermement le contact de câble d'allu‐
mage (3) sur la bougie.
► Monter le recouvrement (2) et serrer ferme‐
ment la vis (1).
19 Caractéristiques techni‐
ques
19.1 Débroussailleuse STIHL
FS 511 C-M
– Cylindrée : 51,6 cm³
– Puissance suivant ISO 8893 : 2,4 kW (3,3 ch)
à 9500 tr/min
– Régime de ralenti : 2500 tr/min
– Régime max. de l'arbre de sortie : 7890 tr/min
– Bougies autorisées : NGK BPMR7A de STIHL
– Écartement des électrodes de la bougie :
0,5 mm
– Poids avec réservoir à carburant vide, sans
outil de coupe ni capot protecteur : 10,2 kg
– Longueur sans outil de coupe : 1760 mm
– Capacité maximale du réservoir à carburant :
990 cm³ (0,99 l)
19.2 Débroussailleuse STIHL
FS 561 C-M
– Cylindrée : 57,1 cm³
– Puissance suivant ISO 8893 : 2,8 kW (3,8 ch)
à 9500 tr/min
– Régime de ralenti : 2500 tr/min
– Régime max. de l'arbre de sortie : 7890 tr/min
– Bougies autorisées : NGK BPMR7A de STIHL
français
47
