Nederlands
► Moer (1) linksom op de as draaien en vast‐
draaien.
► Trek de blokkeerpen (7) uit de boring.

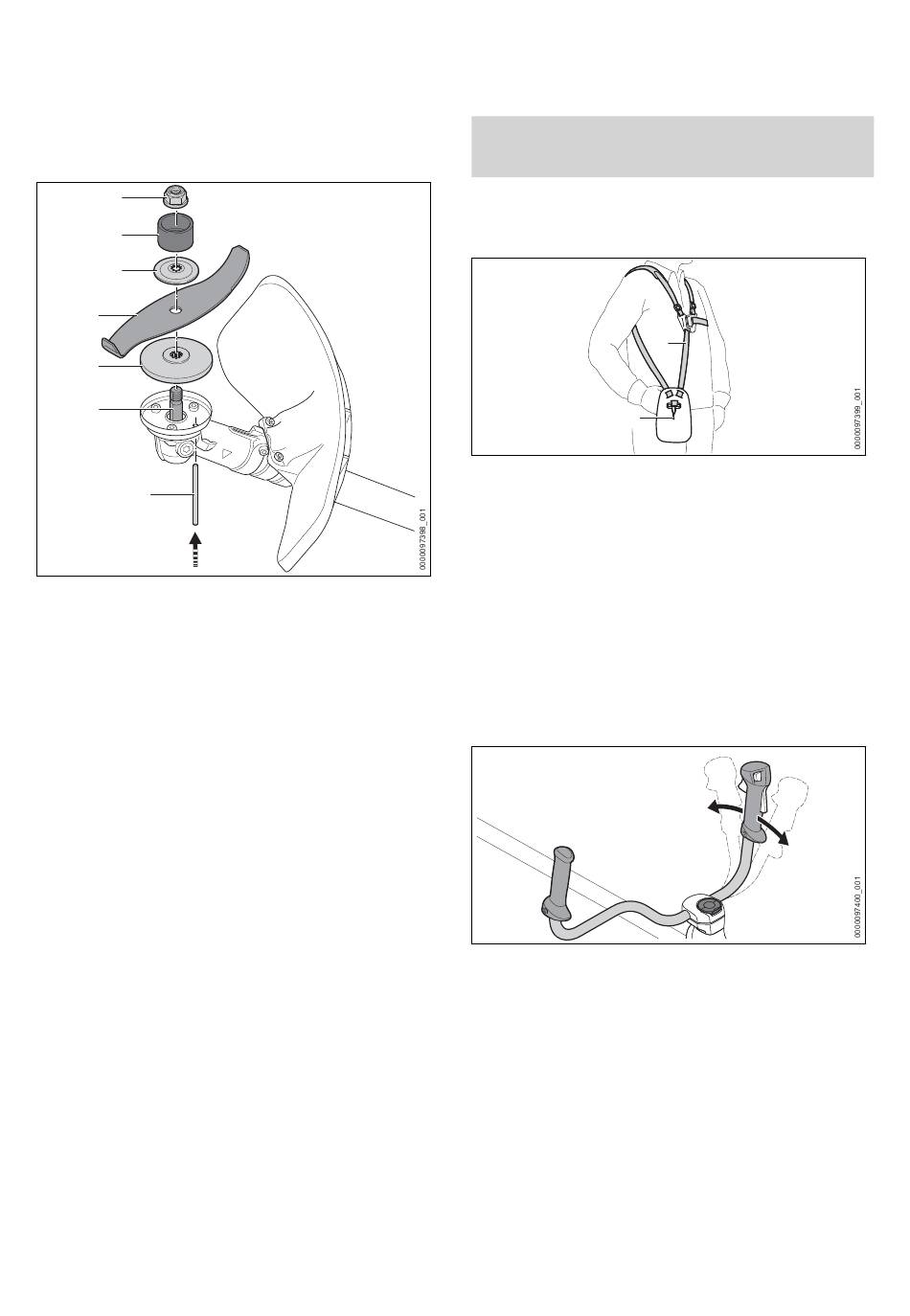

6.4.2 Slagmes of hakselmes monteren
► Schakel de motor uit.
1
2
3
4
5
6
7
► Plaats de drukschotel (5) dusdanig op de
as (6) dat de kleinere diameter naar boven is
gericht.
► Plaats het metalen snijgarnituur (4) op de
drukschotel (5). Als er een hakselmes wordt
gebruikt: lijn de snijvlakken zo uit, dat deze
niet richting de aandrijving en richting bout (1)
wijzen.
► Plaats de drukring (3) dusdanig op het meta‐
len snijgarnituur (4) dat de welving naar boven
gericht is.
► Plaats de beschermring (2) dusdanig op de
drukring (3) dat de opening omhoog gericht is.
► Druk de blokkeerpen (7) tot aan de aanslag in
de boring in en houd deze ingedrukt.
► Metalen snijgarnituur (4) zolang linksom
draaien, tot de blokkeerpen (7) vastklikt.
De as (6) is geblokkeerd.
► Moer (1) linksom op de as draaien en vast‐
draaien.
► Trek de blokkeerpen (7) uit de boring.
6.4.3 Metalen snijgarnituur demonteren
► Schakel de motor uit.
► Druk de blokkeerpen tot aan de aanslag in de
boring en houd deze ingedrukt.
► Metalen snijgarnituur zolang rechtsom
draaien, tot de blokkeerpen vastklikt.
De as is geblokkeerd.
► Draai de moer rechtsom los.
14

7 Motorzeis voor de gebruiker instellen

► Verwijder de bevestigingsonderdelen, het
metalen snijgarnituur en de drukschotel.
► Trek de blokkeerpen uit de boring.
7 Motorzeis voor de gebrui‐
ker instellen
7.1 Dubbele schouderriem omdoen
en instellen
2
► Breng de dubbele schouderriem (1) aan.
► Stel de dubbele schouderriem (1) dusdanig in
dat de karabijnhaak (2) ongeveer een hand‐
breedte onder de rechterheup ligt.
7.2 Dubbele handgreep afstellen
De dubbele handgreep kan, afhankelijk van de
lichaamslengte van de gebruiker, in verschil‐
lende standen worden afgesteld.
► Schakel de motor uit.
► Haak de motorzeis met de karabijnhaak van
het draagsysteem aan de ophangstrip vast.
► Knevelbout (1) losdraaien.
► Dubbele handgreep (2) in de gewenste stand
kantelen.
► Draai de knevelbout (1) vast.
7.3 Motorzeis uitbalanceren
Afhankelijk van het gemonteerde snijgarnituur
moet de motorzeis anders uitgebalanceerd zijn.
Als er een maaikop, grassnijblad, slagmes of
hakselmes gemonteerd is:
1
2
1
