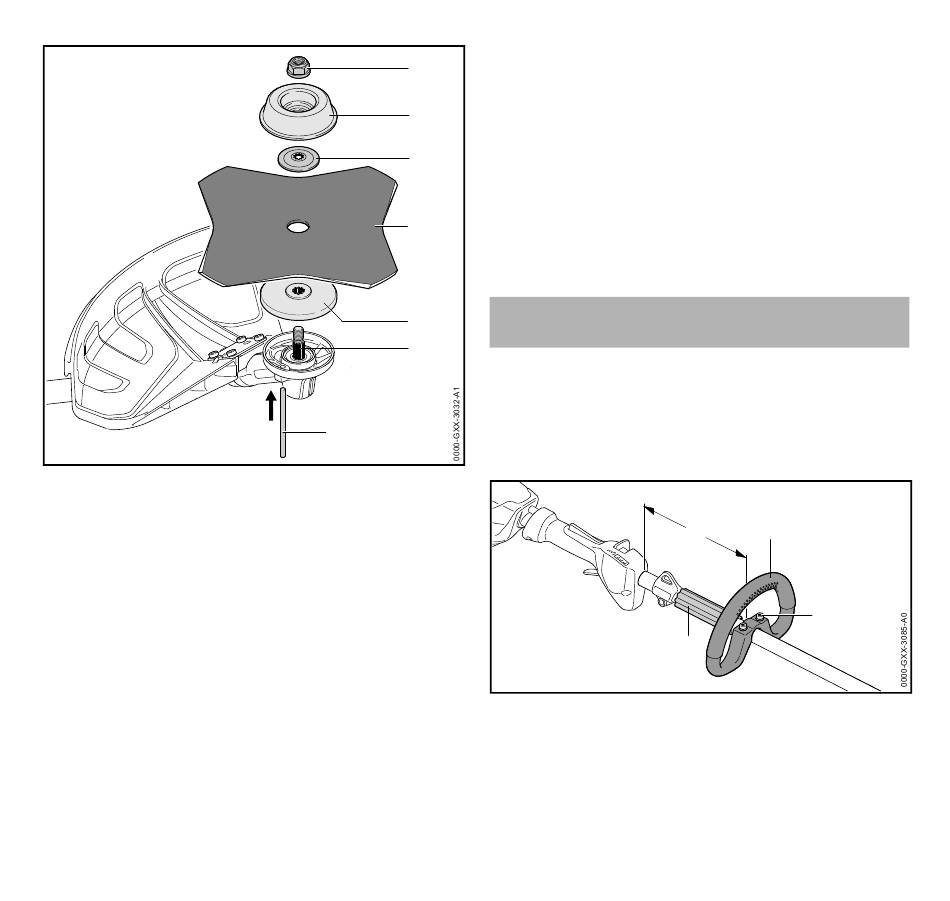

► Drukschotel (5) zo op de as (6) plaatsen, dat de kleinere
diameter naar boven is gericht.
► Metalen snijgarnituur (4) op de drukschotel (5) plaatsen.
Als een cirkelzaagblad of een grassnijblad met meer dan
4 snijkanten worden gebruikt: snijkanten dusdanig
uitlijnen, dat ze in dezelfde richting gericht zijn, net als de
pijl voor de draairichting op de beschermkap.
► Drukring (3) dusdanig op het metalen snijgarnituur (4)
plaatsen, dat de welving naar boven gericht is.
► Draaischotel (2) dusdanig op de drukring (3) plaatsen, dat
de gesloten zijde omhoog gericht is.
► Blokkeerpen (7) tot aan de aanslag in de boring drukken
en ingedrukt houden.
► Metalen snijgarnituur (4) zolang linksom draaien, tot de
blokkeerpen (7) vastklikt.
De as (6) is geblokkeerd.
► Moer (1) linksom op de as draaien en vastdraaien.
► Blokkeerpen (7) uit de boring trekken.
86
7.6.2
1
► Motorzeis uitschakelen en de accu eruit nemen.
► Blokkeerpen tot aan de aanslag in de boring drukken en
2
ingedrukt houden.
► Metalen snijgarnituur zolang rechtsom draaien, tot de
blokkeerpen vastklikt.
3
De as is geblokkeerd.
► Moer rechtsom losdraaien.
► Draaischotel, drukring, metalen snijgarnituur en
4
drukschotel verwijderen.
► Blokkeerpen uit de boring trekken.

8 Motorzeis voor de gebruiker instellen

5
6
8.1
De beugelhandgreep kan, afhankelijk van het gebruik en de
lichaamslengte van de gebruiker, in verschillende standen
7
worden afgesteld.
► Motorzeis uitschakelen en de accu eruit nemen.
► Bouten (2) losdraaien.
► Beugelhandgreep (1) zo in de gewenste stand
verschuiven, dat aan de volgende voorwaarden wordt
voldaan:
– De afstandhouder (3) past tussen de
– Als er een maaikop wordt gebruikt: a = maximaal 30 cm
8 Motorzeis voor de gebruiker instellen
Metalen snijgarnituur demonteren

Beugelhandgreep uitlijnen en afstellen

a
3
beugelhandgreep (1) en het draagoog.
1
2
