5 Motorzeis klaarmaken voor gebruik

inrichtingen buiten werking raken. Personen
kunnen ernstig of dodelijk letsel oplopen.
► Onderhoud of repareer de motorzeis en
beschermkap niet zelf.
► Als aan de motorzeis of de beschermkap
onderhouds- of reparatiewerkzaamheden
moeten worden uitgevoerd: neem contact
op met een STIHL dealer.
► Onderhoud het snijgarnituur zoals in de
handleiding van het gebruikte snijgarnituur
of op de verpakking van het gebruikte snij‐
garnituur staat beschreven.
■ Tijdens de reinigings- of onderhoudswerk‐
zaamheden aan het snijgarnituur kan de
gebruiker zich verwonden aan de scherpe snij‐
vlakken. De gebruiker kan letsel oplopen.
► Draag werkhandschoenen van slijt‐
vast materiaal.
5 Motorzeis klaarmaken voor
gebruik
5.1 Motorzeis op het gebruik voor‐
bereiden
Voorafgaand aan de werkzaamheden moeten
altijd de volgende stappen worden gezet:
► Zorg ervoor dat de volgende componenten
zich in een veilige toestand bevinden:
– Motorzeis, 4.6.1.
– Beschermkap,
– Maaikop of metalen snijgarnituur,
of 4.6.4.
► Motorzeis reinigen,

► Draagoog monteren,

► Beugelhandgreep monteren,

► Combinatie van snijgarnituur, beschermkap en
draagsysteem selecteren,
► Beschermkap monteren,
► Als er een universele beschermkap samen
met een maaikop wordt gebruikt: het schort en
afkortmes monteren,
► Als er een metalen snijgarnituur is gemon‐
teerd: de beugelhandgreep met loopbegrenzer
monteren, 6.3.
► Maaikop of metalen snijgarnituur monteren,
6.6.1 of 6.7.1.
► Motorzeis tanken,
► Draagsysteem omdoen en afstellen,
► Beugelhandgreep afstellen,
► Motorzeis uitbalanceren,
► Bedieningselementen controleren,
0458-500-7621-B
4.6.2.
4.6.3
15.1.
6.1.
6.2.
20.
6.4.1.
6.5.1.
8.2.
7.1.
7.2.
7.3.
10.1.
► Als deze handelingen niet kunnen worden uit‐
gevoerd: gebruik de motorzeis niet en neem
contact op met een STIHL dealer.
6

Motorzeis monteren

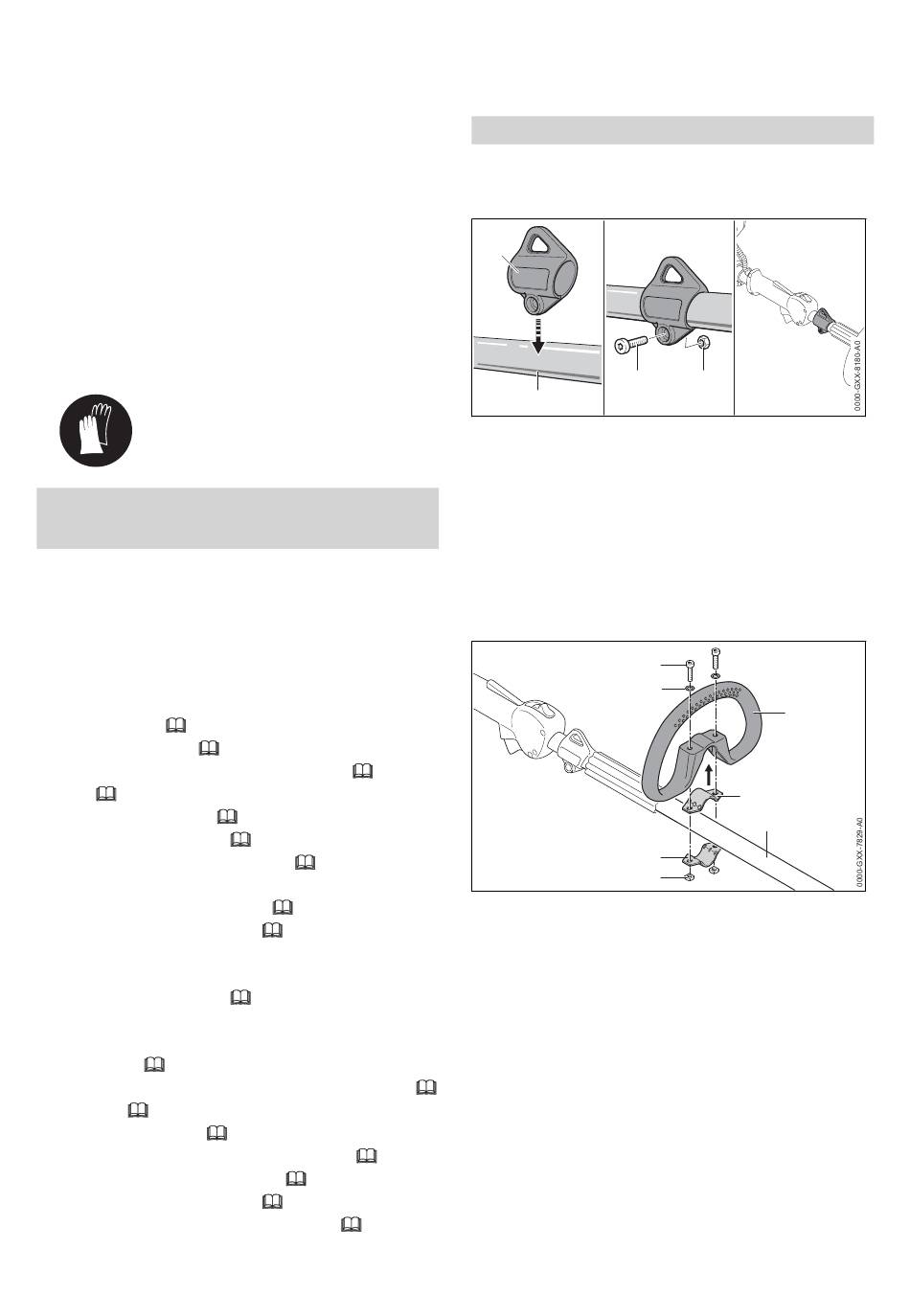

6.1 Draagoog monteren
► Schakel de motor uit.
1
3
2
► Draagoog (1) op de steel/maaiboom (2) plaat‐
sen en op de steel/maaiboom (2) drukken.
► Moer (4) aanbrengen.
► Bout (3) aanbrengen en vastdraaien.
Het draagoog hoeft niet opnieuw te worden
gedemonteerd.
6.2 Beugelhandgreep monteren
► Schakel de motor uit.
► Klembeugel (4) in de beugelhandgreep (3)
plaatsen.
► Beugelhandgreep (3) samen met de klembeu‐
gel (4) op de steel (5) plaatsen.
► Ringen (2) op de bouten (1) plaatsen.
► Klembeugel (6) tegen de steel (5) drukken.
► Bouten (1) door de boringen in de beugel‐
handgreep (3) en in de klembeugels (4 en 6)
steken.
► Moeren (7) aanbrengen en vastdraaien.
6.3 Beugelhandgreep met loopbe‐
grenzer monteren
► Schakel de motor uit.
Nederlands
4
1
2
3
4
5
6
7
11
