Anzeigekonfiguration
OSD
Wenn Sie ein Element markieren und die Taste
Wenn ein Element eingeschaltet ist, so ist das daneben stehende Kontrollkästchen aktiviert. Die folgenden Elemente
können ein- bzw. ausgeschaltet werden:
Fernbedienung – Das Symbol
Zoom – Das Symbol
wird auf dem vergrößerten Video angezeigt.
Netzwerk – Das Symbol
jeder Kamera, bei der die Audiokommunikation zwischen dem DVR und einem PC, auf dem RAS ausgeführt wird, über Ethernet
verfügbar ist. Das Symbol
Standbild & Sequenz – Das Symbol
Bildschirmgruppe – Die Nummer der Bildschirmgruppe wird angezeigt, wenn der DVR bei einem 16-Kanal- DVR nicht im
Anzeigemodus 4x4 ist und bei einem 8-Kanal –DVR im Modus 3x3.
Freier Speicherplatz – Das Symbol
Speicherplatzes wird angezeigt, wenn der DVR sich nicht im Recycle-Modus befindet.
Datum/Zeit – Zeigt die aktuelle Zeit- und Datumsinformation an.
Benutzername – Zeigt den Namen des aktuell angemeldeten Benutzers an.
Leiste Hintergrund – Die Hintergrundpalette unten auf dem Bildschirm wird schwarz angezeigt.
Kameranr – Die Kameranummer wird am oberen linken Rand des jeweiligen Kamerabildschirms angezeigt.
Kameraname – Der Kameraname wird am oberen linken Rand des jeweiligen Kamerabildschirms angezeigt.
Aufnahme – Die mit der Aufnahme verbundenen Symbole werden im jeweiligen Kamerabildschirm angezeigt.
Audio – Das Symbol
wird auf jedem Kamera Bildschirm angezeigt, für den der DVR Liveaudiodaten auf einem lokalen System
spielen kann.
PTZ – Das Symbol
wird in dem jeweiligen PTZ-Kamerabildschirm angezeigt.
Text-Ein – Die Texteingabezeichenfolge wird auf dem Bildschirm angezeigt. Sie können die Verweilzeit der Anzeige (Sek.)
für die auf dem Bildschirm angezeigten Texteingabezeichenfolgen festlegen.
Sie können die Transparenz der Konfigurationsbildschirme anpassen, indem Sie Transparenz markieren und die Pfeil-
nach-links- und Pfeil-nach-rechts-Tasten verwenden.

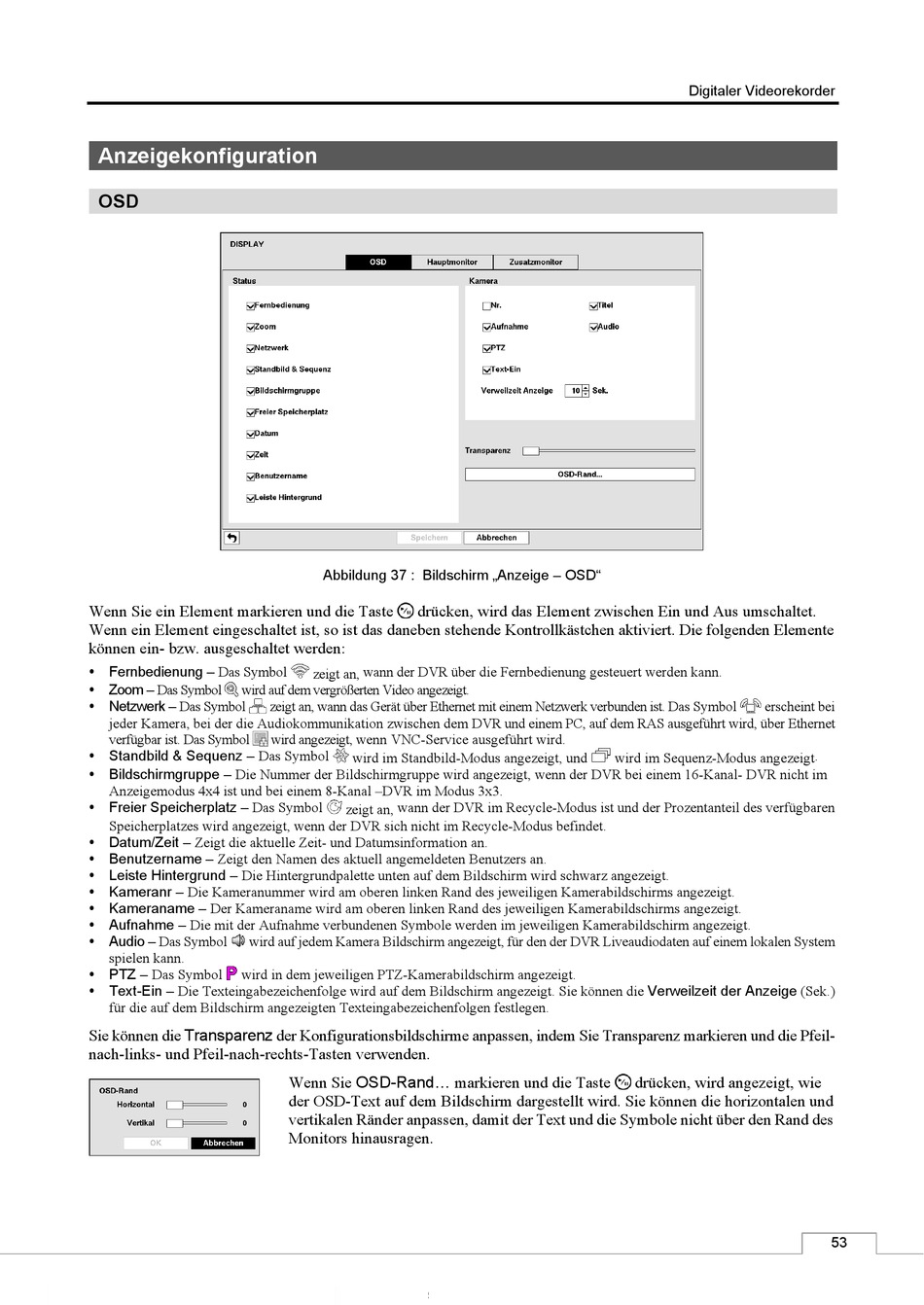

Abbildung 37 : Bildschirm „Anzeige – OSD"
drücken, wird das Element zwischen Ein und Aus umschaltet.
zeigt an, wann der DVR über die Fernbedienung gesteuert werden kann.
zeigt an, wann das Gerät über Ethernet mit einem Netzwerk verbunden ist. Das Symbol
wird angezeigt, wenn VNC-Service ausgeführt wird.
wird im Standbild-Modus angezeigt, und
zeigt an, wann der DVR im Recycle-Modus ist und der Prozentanteil des verfügbaren
Wenn Sie OSD-Rand... markieren und die Taste
der OSD-Text auf dem Bildschirm dargestellt wird. Sie können die horizontalen und
vertikalen Ränder anpassen, damit der Text und die Symbole nicht über den Rand des
Monitors hinausragen.
Digitaler Videorekorder
erscheint bei
wird im Sequenz-Modus angezeigt .
drücken, wird angezeigt, wie
53
