Betriebsanleitung
Verwenden Sie die Loop BNC-Anschlüsse (durchschleifbare Anschlüsse), um die Videoquelle an ein anderes Gerät
anzuschließen.
HINWEIS: Die durchschleifbaren BNC-Anschlüsse werden automatisch abgeschlossen. Schließen Sie NUR DANN
ein Kabel an den durchschleifbaren BNC-Anschluss an, wenn es mit einem abgeschlossenen Gerät
verbunden ist, da ansonsten die Qualität der Videobilder beeinträchtigt wird.

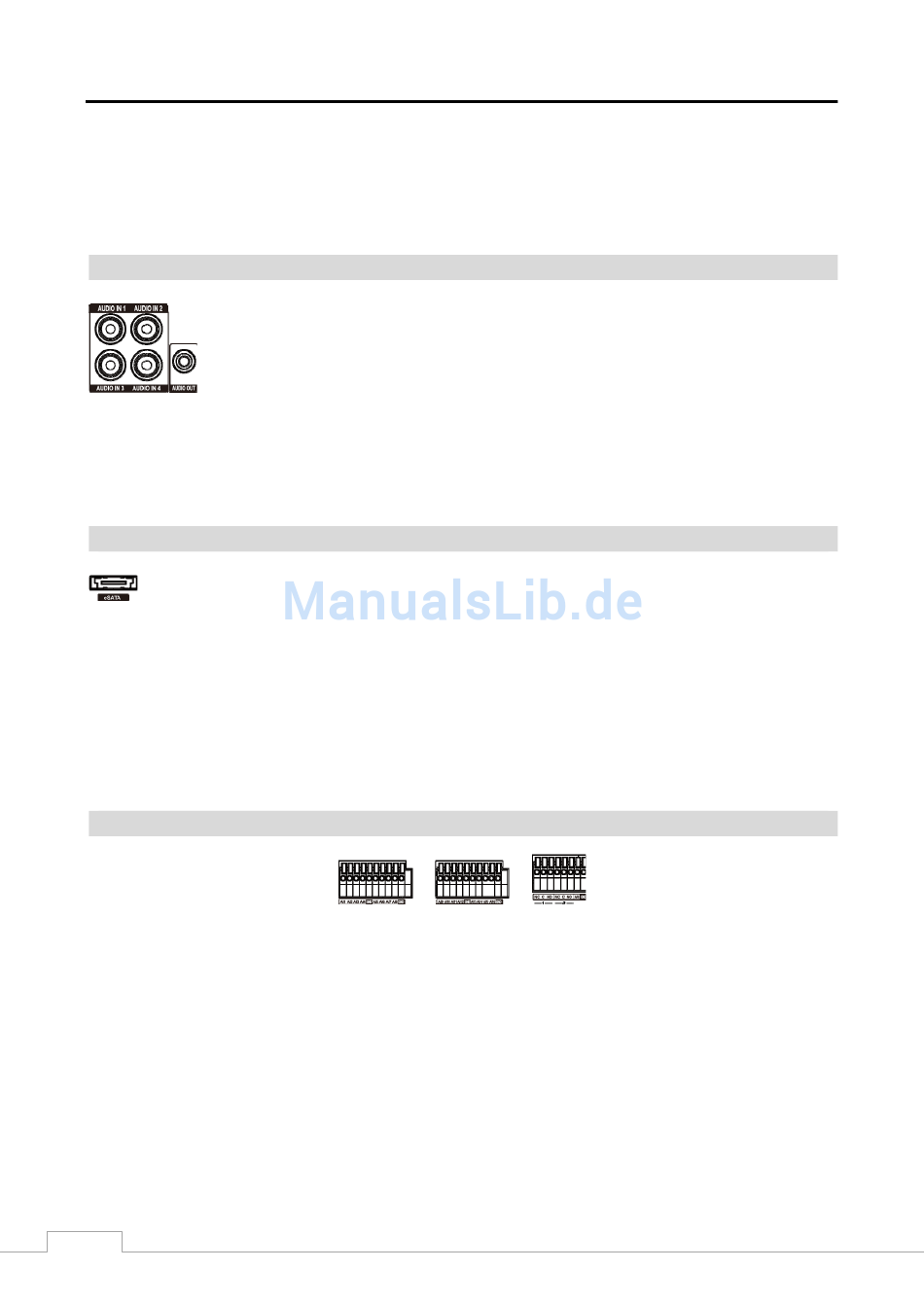

Audio-In/-Aus
Der DVR kann Audio von bis zu 4 Quellen aufnehmen. Verbinden Sie die Audioquellen je nach
Bedarf mit den RCA-Steckern mit Audio-Ein 1, Audio-Ein 2, Audio-Ein 3 und Audio-Ein 4.
Verbinden Sie Audio-Aus mit Ihrem Verstärker.
HINWEIS: Der Benutzer ist verpflichtet, sich darüber zu informieren, ob die jeweils geltenden Gesetze und
Verordnungen die Aufzeichnung von Audiosignalen zulassen.
Der DVR ist nicht mit einem verstärkten Audioausgang ausgestattet, d. h. Sie benötigen einen
Lautsprecher mit Verstärker. Der DVR verfügt über keinen Vorverstärker für den Audioeingang, weshalb
der Audioeingang von einer bereits verstärkten Quelle, jedoch nicht direkt von einem Mikrofon kommen
sollte.
eSATA Anschluss
Um externe Speichergeräte zur Aufnahme von Videos anschließen zu können, ist der DVR mit ein
eSATA-Anschluss ausgestattet. Schließen Sie das Kabel des externen eSATA-Festplattenlaufwerks (RAID)
an den eSATA-Anschluss an.
ACHTUNG: Das Anschließen oder Trennen von eSATA-Geräten ist NICHT möglich, während der
DVR eingeschaltet ist. Der DVR muss heruntergefahren werden, um eSATA-Geräte
anzuschließen bzw. zu trennen. Schalten Sie eSATA-Geräte an, damit sie betriebsbereit
sind, bevor der DVR eingeschaltet wird. Fahren Sie die eSATA-Geräte herunter, nachdem
Sie den DVR heruntergefahren haben und trennen Sie dann die eSATA-Geräte.
ACHTUNG: Wenn das eSATA-Gerät bei laufendem Betrieb ausgeschaltet wird, kann es sein, dass
der DVR nicht ordnungsgemäß funktioniert.
Alarmeingänge/Alarmausgang
HINWEIS: Zum Anschließen eines Kabels an der Alarmsteckerleiste drücken Sie die Taste nach unten, führen
den Draht in die Öffnung unterhalb der Taste ein und lassen die Taste wieder los. Ziehen Sie dann
einmal vorsichtig am Draht, um zu überprüfen, ob er fest angeschlossen ist. Um den Draht wieder
zu lösen, drücken Sie wieder die oben genannte Taste, ziehen den Draht heraus und lassen die Taste
wieder los.
AI 1 bis 16 (Alarmeingänge): Mithilfe externer Geräte können Sie dem DVR Signale geben, sodass er auf Ereignisse
reagiert. So können Sie z. B. mechanische oder elektrische Schalter an die AI-Anschlüsse (Alarmeingänge) und die
GND-Anschlüsse (Masse) anschließen. Die Schwellenspannung elektrischer Schalter für NC (Ruhekontakt) liegt über
2,4V und für NO (Arbeitskontakt) unter 2,4V und sollte für wenigstens 0,5 Sekunden stabil sein, um erkannt zu werden.
Der Spannungsbereich des Alarmeingangs reicht von 0V bis 5V. Informationen zum Konfigurieren der Alarmeingänge
finden Sie in Kapitel 3 ─ Konfiguration.
GND (Masse): Schließen Sie die Masse des Alarmeingangs und/oder Alarmausgangs an den GND-Anschluss an.
HINWEIS: Alle mit GND gekennzeichneten Anschlüsse verfügen über eine gemeinsame Masse.
4
