Montageanweisung – nur für Fachpersonal
Zeit
2 h
3 h
4 h
5 h
6 h
12 h
18 h
24 h
6.4. Folienfühler
DIP-Bank 4
Funktionswahlschalter 3
Wenn an den Infrarotausgang Infrarot-
platten angeschlossen werden, muss der
Folienfühler WC4-IRF-F verwendet werden.
Der Folienfühler muss laut nebenstehender
Abbildung durch die Stellung des Schalters
3 auf ON aktiviert werden.
Funktionswahlschalter
5 6
OFF OFF
ON ON
OFF ON
ON OFF
OFF OFF
ON OFF
OFF ON
ON ON

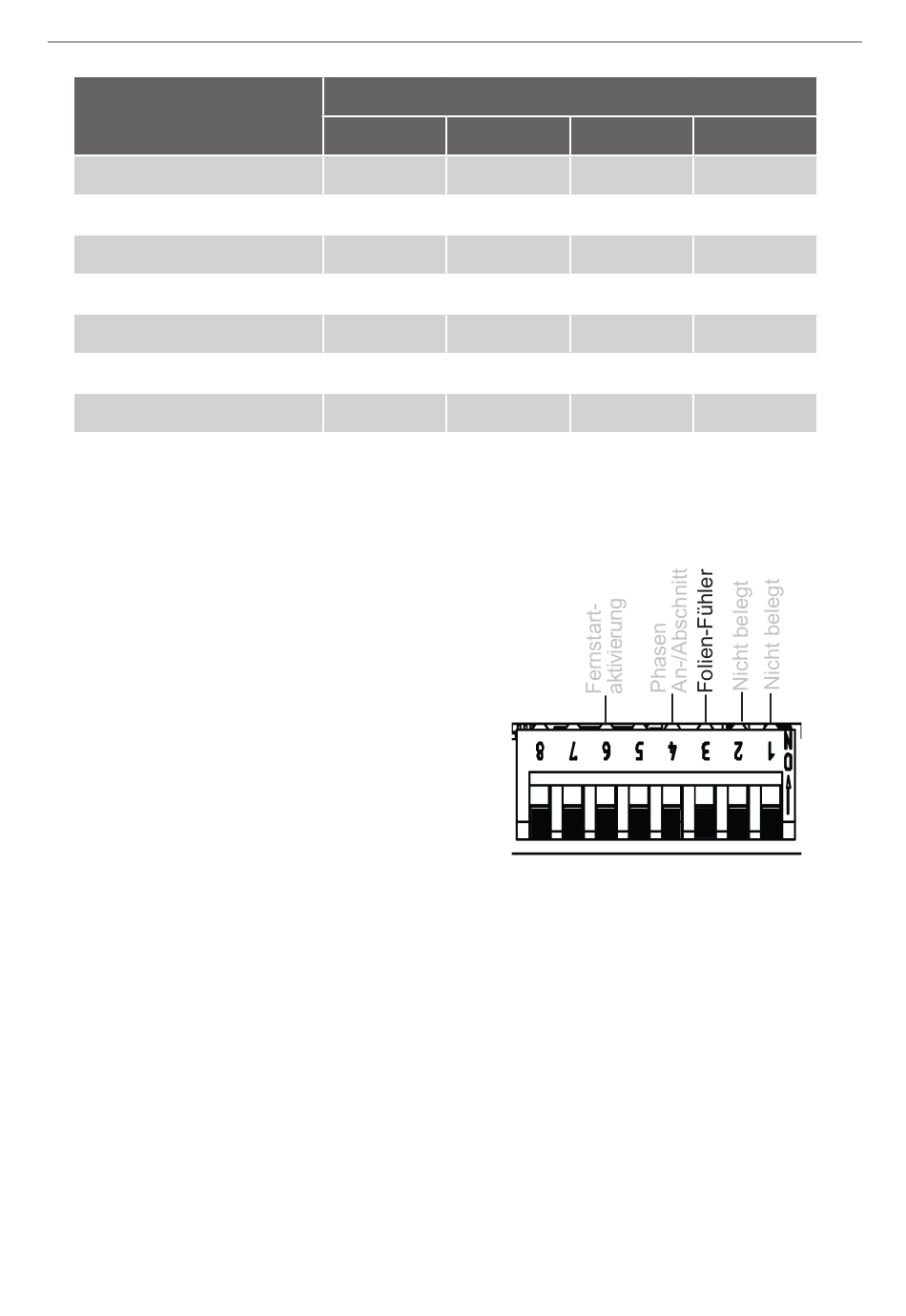

Abb. 12: Folienfühler
