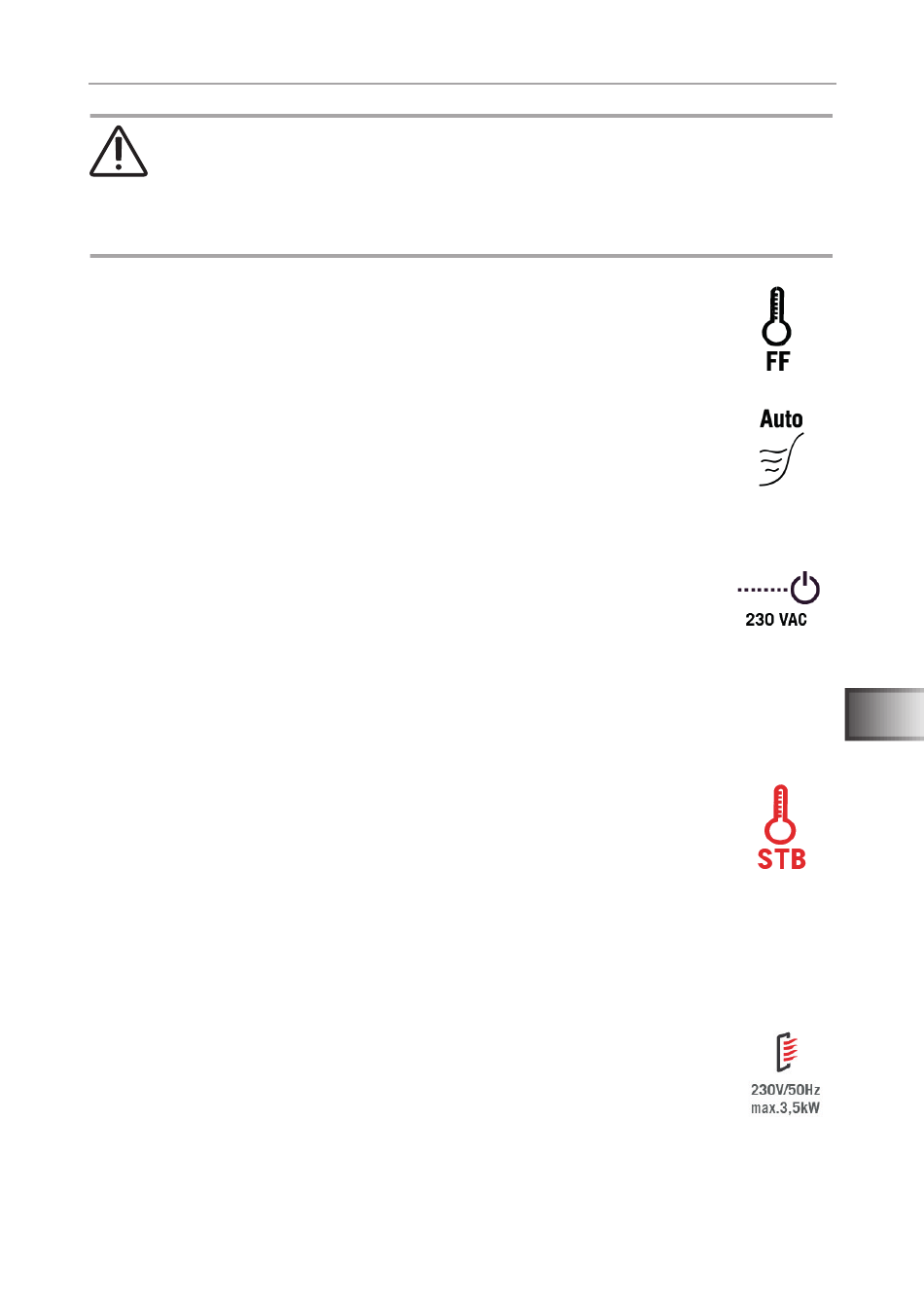

Instructions de montage uniquement pour le personnel spécialisé
AVERTISSEMENT !
Dommages corporels
● Seul un électricien spécialisé ou une personne ayant une qualifi-
cation similaire est habilité à procéder au montage des raccorde-
ments par serrage.
5.3. Raccordement du capteur du film (en option)
Raccordez le câble du capteur du film au niveau de la prise à 2 pôles
au capteur, conformément à la Fig. 6 : Zone de raccordement de
panneau de commande / capteur / capteur de siège à la page 15.
5.4. Raccordement du capteur de siège (en option)
Raccordez le câble du capteur de siège au niveau de la prise à 3 pôles
pour capteur de siège, conformément à la Fig. 6 : Zone de raccor-
dement de panneau de commande / capteur / capteur de siège à la
page 15. À ce sujet, tenez compte également des consignes du
mode d'emploi correspondant.
5.5. Raccordement de l'entrée HV (entrée de validation)
L'entrée est activée par la présence de la tension alternative (230 V /
50 Hz). L'entrée est raccordée grâce à la prise HV à 2 pôles selon
Fig. 7 : Zone de raccordement pour 230 V à la page 16.
Vous trouverez les étapes précises pour l'activation au chapitre
6.8. Entrée HV (entrée de validation) à la page 26.
5.6. Raccordement du limiteur de température
de sécurité (en option)
En cas d'utilisation d'émetteurs infrarouge et de plaques infrarouge
sans sécurité intrinsèque, le raccordement d'un limiteur de tempé-
rature de sécurité est obligatoire !
Le raccordement du câble de raccordement sur le limiteur s'effectue
selon Fig. 6 : Zone de raccordement de panneau de commande /
capteur / capteur de siège à la page 15.
5.7. Raccordement de l'émetteur infrarouge/
de la plaque à infrarouge
Raccordez l'émetteur infrarouge/la plaque à infrarouge au raccor-
dement prévu selon Fig. 7 : Zone de raccordement pour 230 V à la
page 16. À ce sujet, tenez compte également des consignes du
mode d'emploi correspondant.
p. 17/32
FR
