Instructions de montage uniquement pour le personnel spécialisé

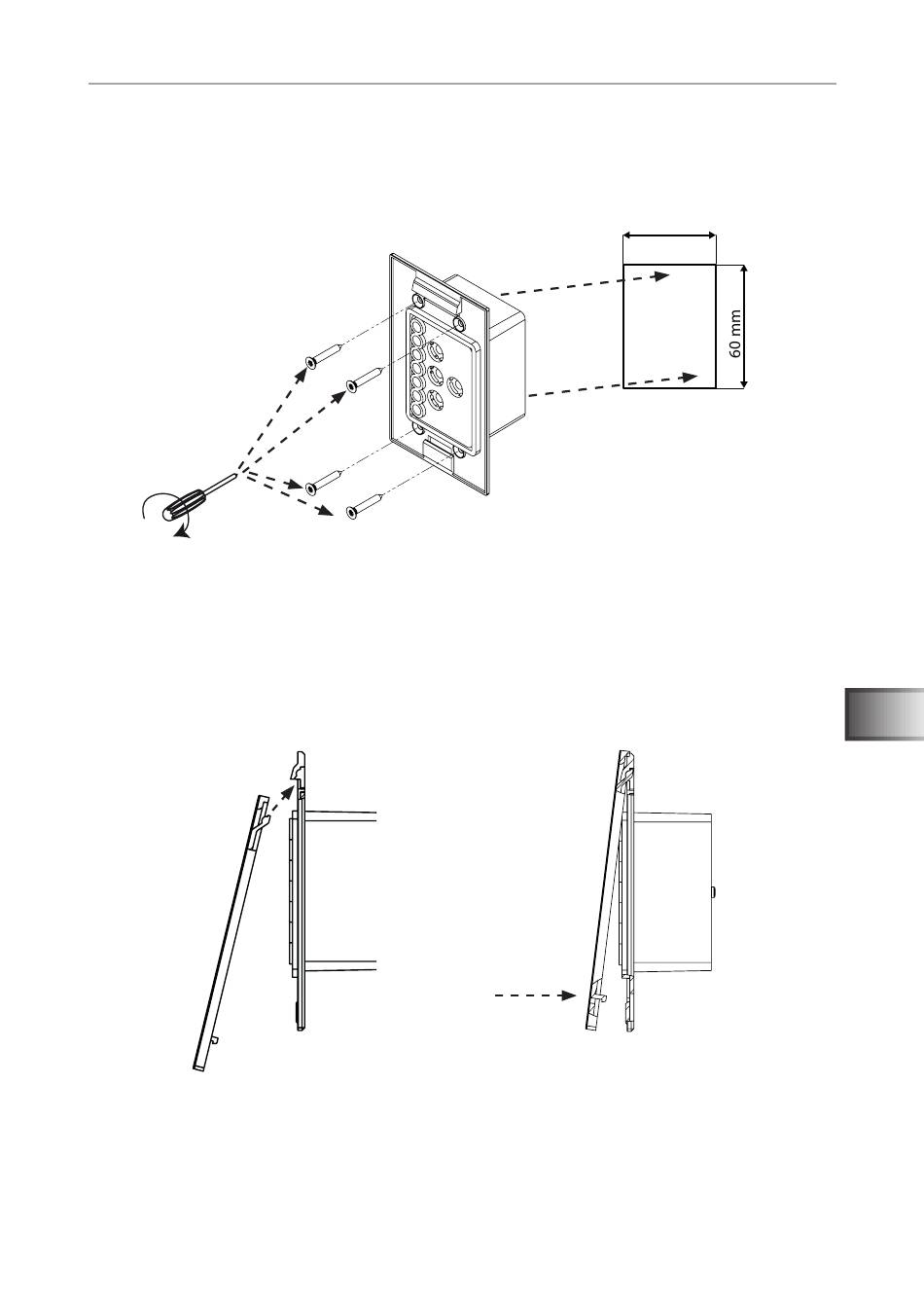

1. Découpez l'évidement de 60 x 48 mm avec, par exemple, une scie sauteuse.
2. Prévoyez des câblages pour la ligne de connexion.
3. Vissez le boîtier à la paroi de la cabine par les trous au moyen des 4 vis
à bois fournies.
Fig. 3
4. Enfoncez la plaque avant du panneau de commande dans le boîtier en
exerçant une légère pression. Veillez à ce que le crochet de fixation inférieur
s'emboîte bien.
5. Raccordez le connecteur à 4 pôles à la prise RJ11 du panneau de commande.
Montage du panneau
de commande
Fig. 4 Montage du panneau
de commande
p. 13/32
48 mm
FR
