Service Handbuch
SITZ
Sitzwinkel (SW)
Der Sitzwinkel ergibt sich aus der Differenz zwischen der hinteren
(SHh) und der vorderen Sitzhöhe (SHv).

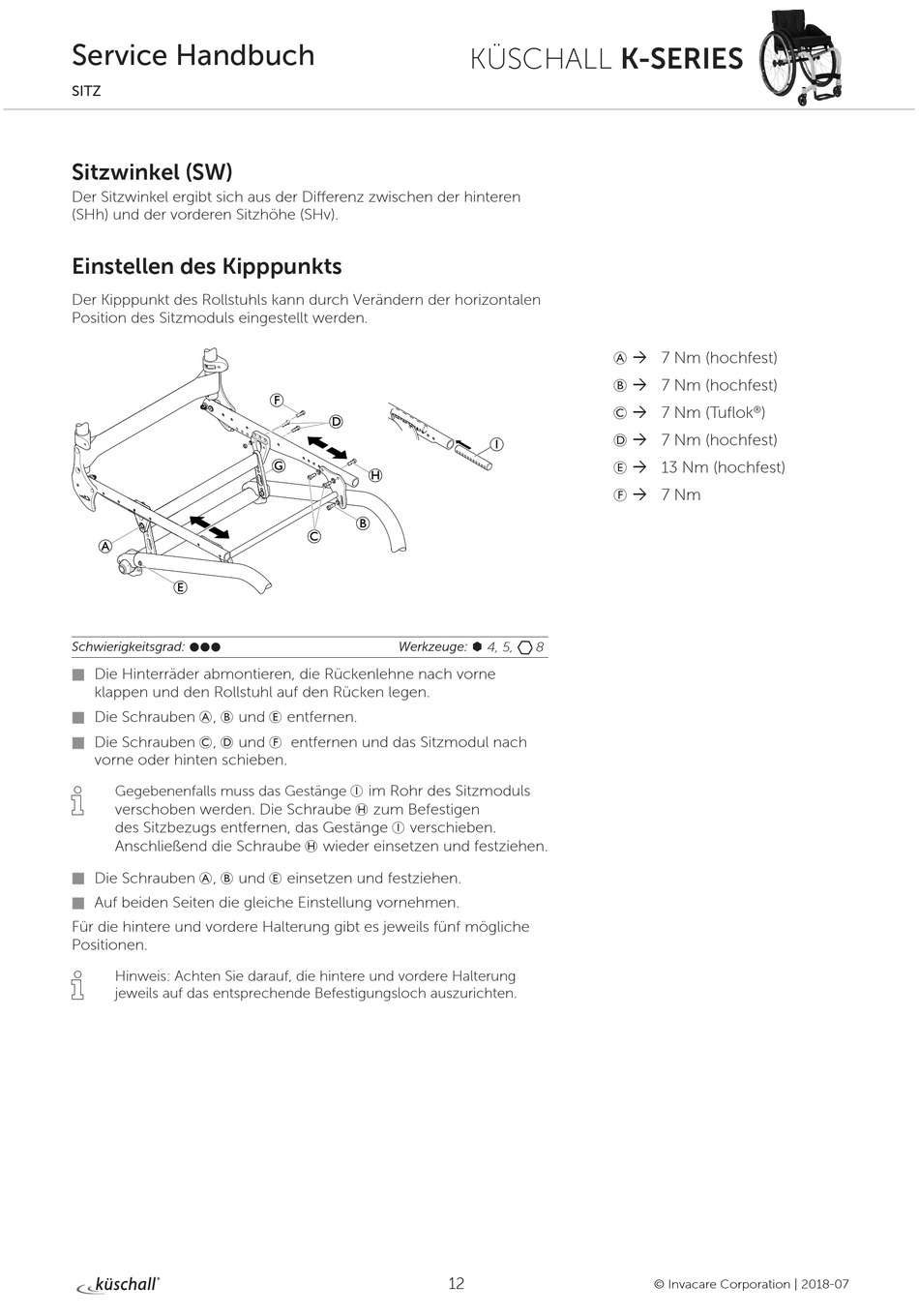

Einstellen des Kipppunkts
Der Kipppunkt des Rollstuhls kann durch Verändern der horizontalen
Position des Sitzmoduls eingestellt werden.
Schwierigkeitsgrad:
Die Hinterräder abmontieren, die Rückenlehne nach vorne
klappen und den Rollstuhl auf den Rücken legen.
Die Schrauben A, B und E entfernen.
Die Schrauben C, D und F entfernen und das Sitzmodul nach
vorne oder hinten schieben.
i
Gegebenenfalls muss das Gestänge
verschoben werden. Die Schraube H zum Befestigen
des Sitzbezugs entfernen, das Gestänge I verschieben.
Anschließend die Schraube H wieder einsetzen und festziehen.
Die Schrauben A, B und E einsetzen und festziehen.
Auf beiden Seiten die gleiche Einstellung vornehmen.
Für die hintere und vordere Halterung gibt es jeweils fünf mögliche
Positionen.
i
Hinweis: Achten Sie darauf, die hintere und vordere Halterung
jeweils auf das entsprechende Befestigungsloch auszurichten.
KÜSCHALL K-SERIES
Werkzeuge:
à 4, 5,
I im Rohr des Sitzmoduls
12
A à 7 Nm (hochfest)
B à 7 Nm (hochfest)
C à 7 Nm (Tuflok
D à 7 Nm (hochfest)
E à 13 Nm (hochfest)
F à 7 Nm
8
© Invacare Corporation | 2018-07
)
®
